拆一個國外的正激變壓器，請高手一起看看

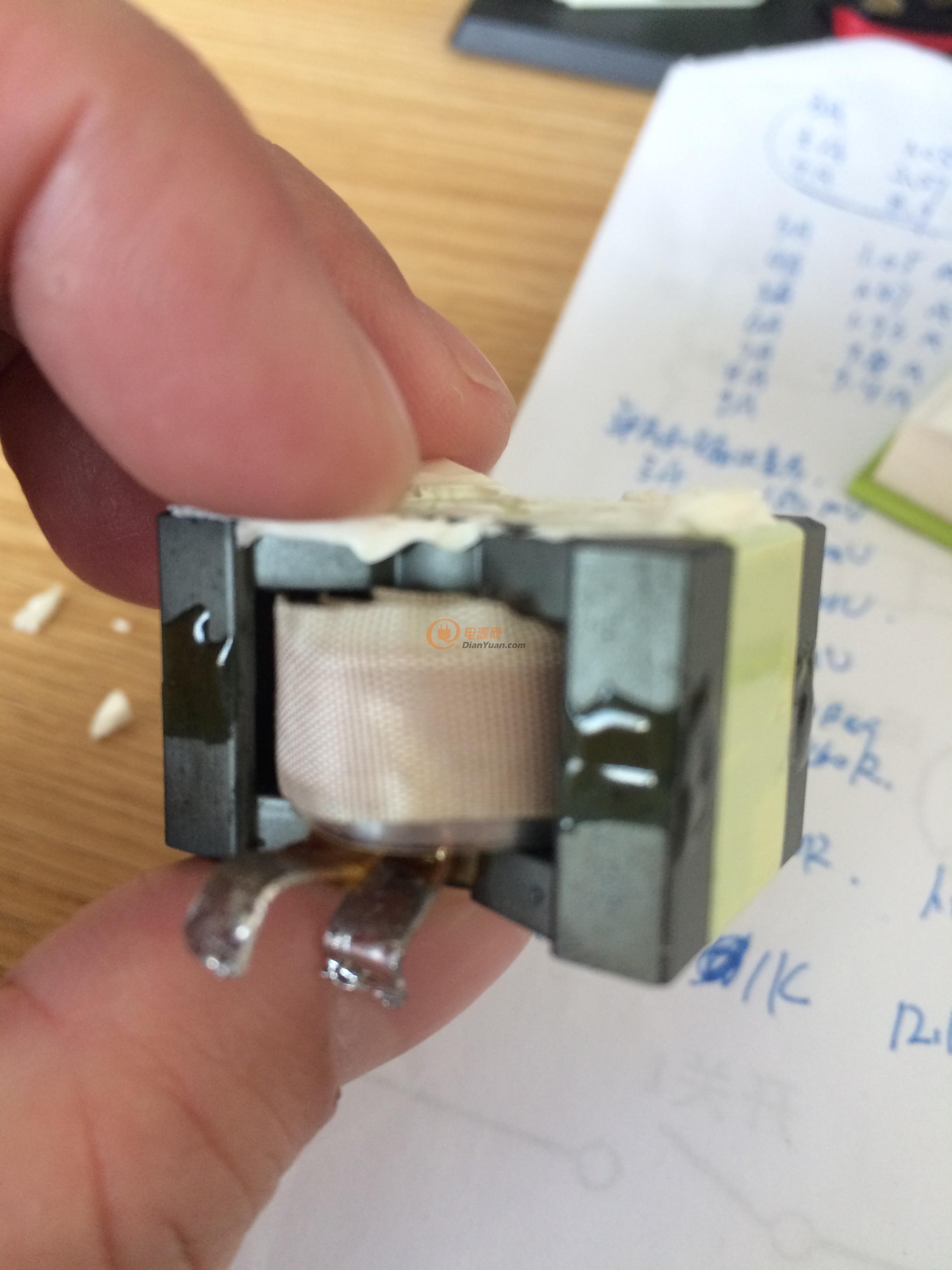

拆了一個正激壓器，有些不太明白，把圖片了出來，與大家共享，也請教高手一些問題：

輸入電壓上限D(zhuǎn)C100V，輸出12V，30A
全部回復(9)
正序查看
倒序查看
hong_t
LV.6
2
2016-02-21 15:15

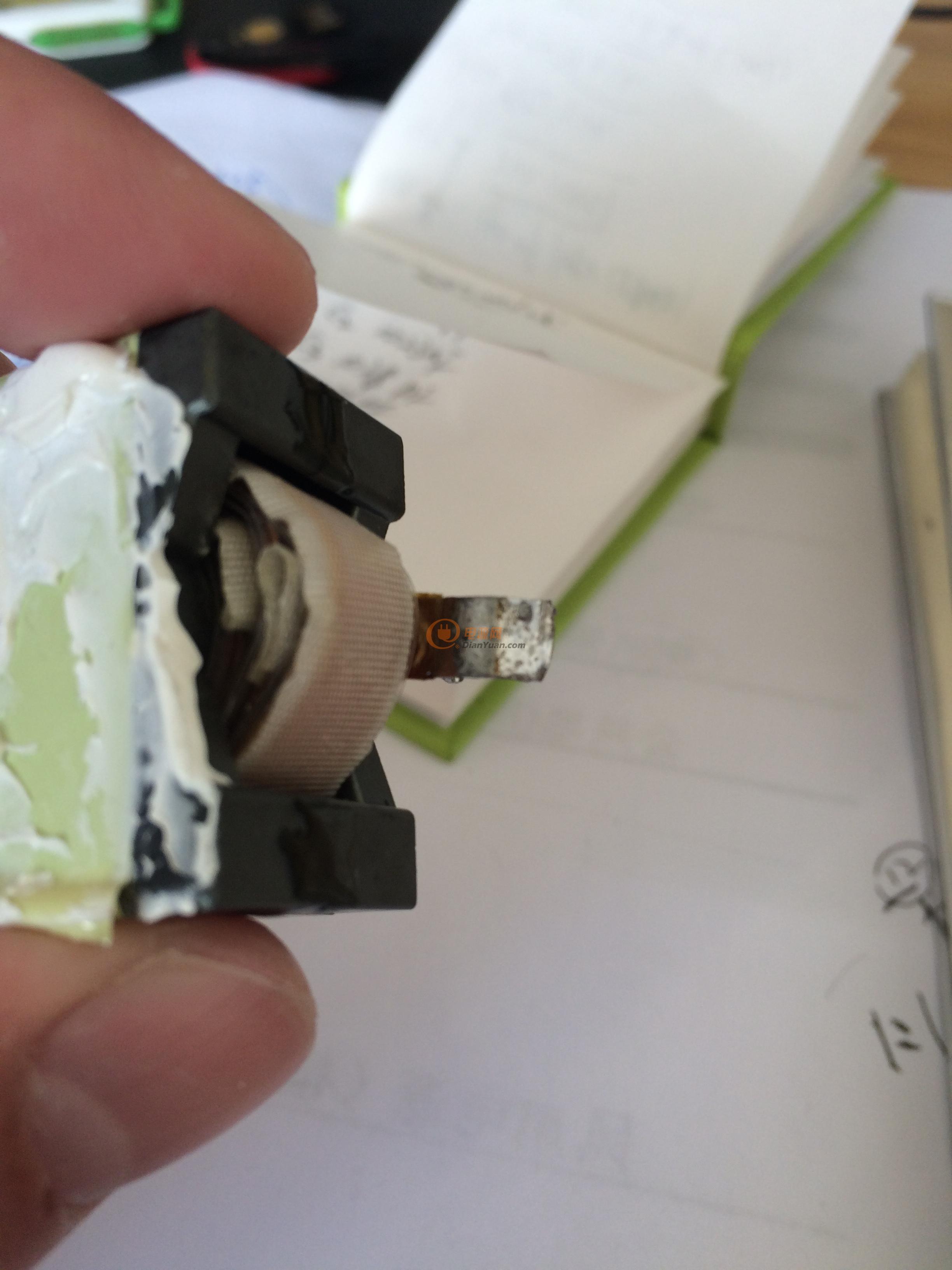

PQ3220，PC40

兩個繞組，都是銅皮的，初級和次級分別是5匝和3匝



0
回復
hong_t
LV.6
3
2016-02-21 15:20

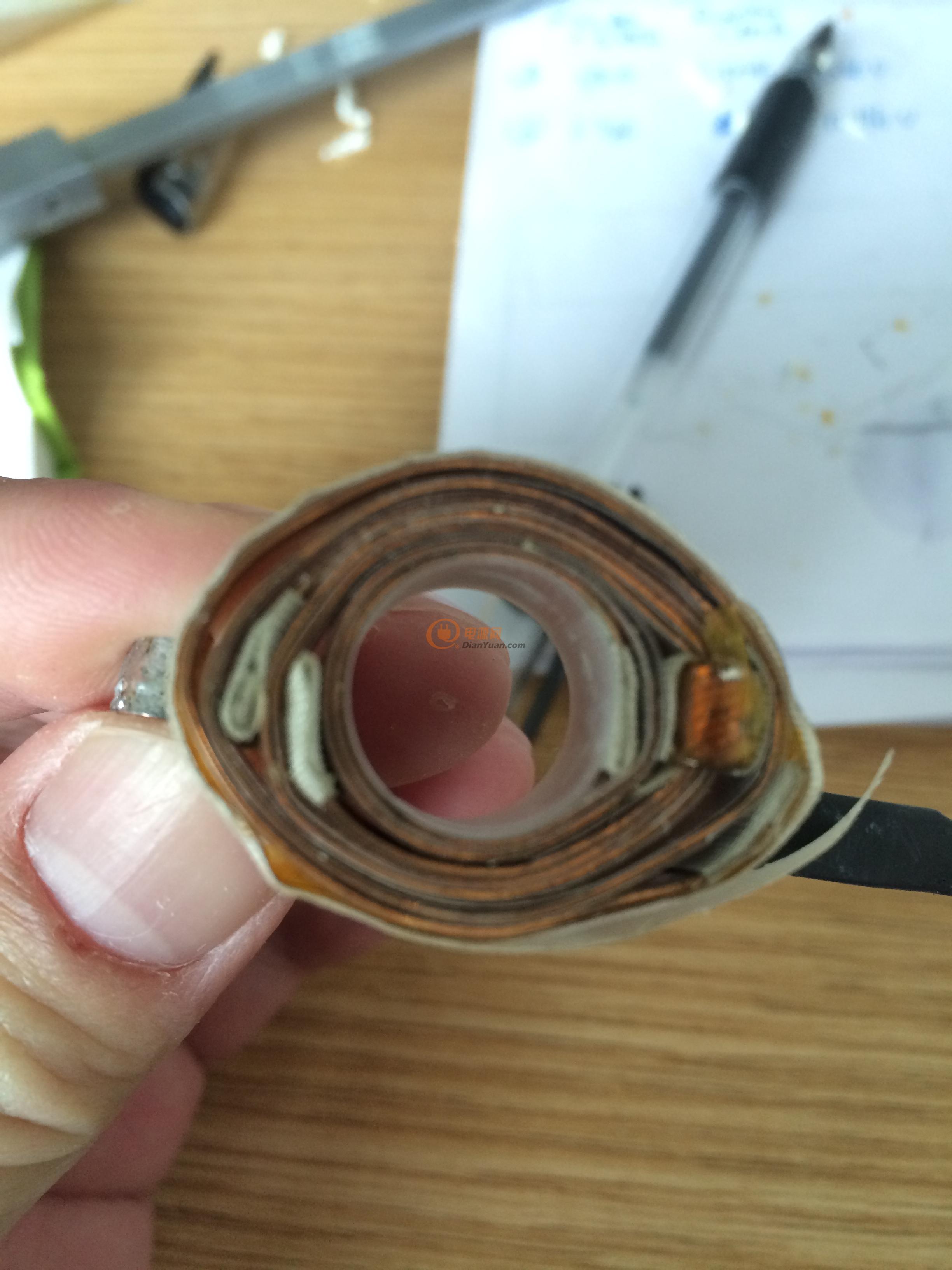

骨架槽寬9.9mm

銅皮 寬度為7.5mm； 厚度為0.7mm

  -- 問題一：  沒有擋圈，可以符合安規嗎？

0
回復
hong_t
LV.6
4
2016-02-21 15:20

0
回復
hong_t
LV.6
5
2016-02-21 15:21

0
回復
2016-02-23 11:14
已經被添加到社區經典圖庫嘍
http://www.e-ticket.cn/bbs/classic/
0
回復
2016-02-23 12:47
@hong_t
骨架槽寬9.9mm銅皮寬度為7.5mm；厚度為0.7mm --問題一： 沒有擋圈，可以符合安規嗎？

銅皮上有膠帶反折沒？如果有的話， 也跟擋圈差不多一個意思。

0
回復
ruohan
LV.9
8
2016-02-23 18:02
@hong_t
[圖片]

工作頻率應該很高了，，

0
回復
hong_t
LV.6
9
2016-02-23 19:09
@ruohan
工作頻率應該很高了，，

300kHz

0
回復
jim li
LV.8
10
2020-04-23 11:05
@hong_t
[圖片]

受教！ 一直考慮這么做！

  這繞法漏感應該小， 但那么厚的銅帶折彎還是比較難操作。

    國內有哪個廠可以做這個是個關鍵。
