改4KW逆變器

閑來無事把電源網48V-4KW逆變器H橋改為推挽。不要問我為什么我就不告訴你因為效率高。







全部回復(42)
正序查看
倒序查看
2016-02-25 10:56
前級H橋改為前級推挽，前后驅動板供電也需要改
0
回復
2016-02-25 11:15
有技術就是任性，我想看更多~~
0
回復
2016-02-25 11:22
@電源網-天邊
有技術就是任性，我想看更多~~

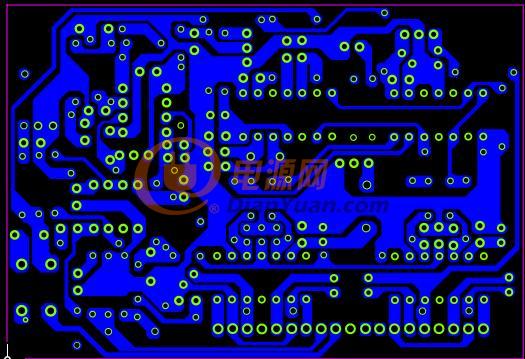

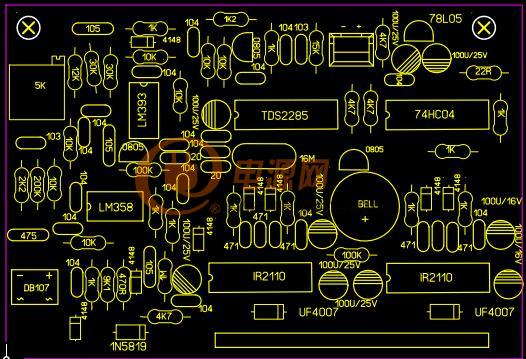

后極板









0
回復
2016-02-25 11:23
@zhangjunhai
后極板

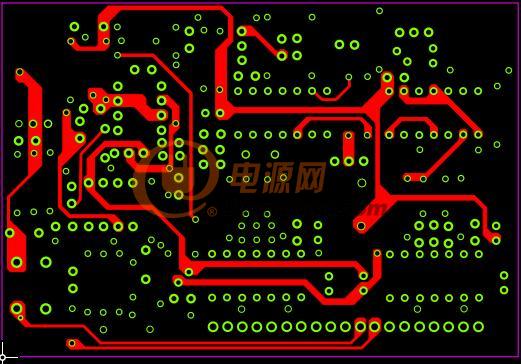

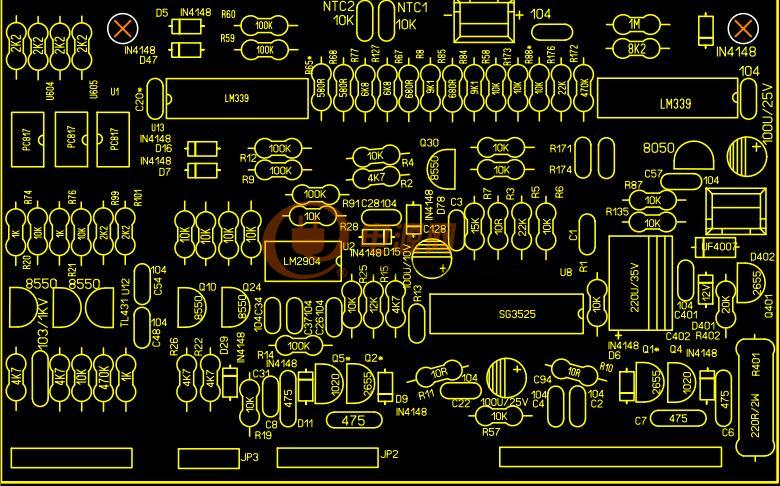

前級板







0
回復
2016-02-25 13:10
已經被添加到社區經典圖庫嘍
http://www.e-ticket.cn/bbs/classic/
0
回復
2016-02-25 13:34
@zhangjunhai
前級板
高手！
0
回復
2016-02-25 21:45

真心服了你，確實是有才就是任性！談一下我對原版兩點看法，首先我認為要改的是盡可能的把直插元件要換成貼片的，因為這么大的功率板與驅動板如果改成貼片元件可以縮小體積，增加整體的穩定性與壽命，還更美觀整潔。二是要把前后兩塊驅動板距離要做大點，不要問我為什么不解釋。

0
回復
dobetter
LV.7
9
2016-02-25 22:22
@zhangjunhai
前級H橋改為前級推挽，前后驅動板供電也需要改
H橋的驅動用的什么芯片呀
0
回復
NGTOP
LV.1
10
2016-02-26 00:30
也是正弦波的么？
0
回復
sj923748310
LV.4
11
2016-02-26 00:42
自己畫的嗎
0
回復
sj923748310
LV.4
12
2016-02-26 00:44
能發下電路圖嗎
0
回復
2016-02-26 08:32
@sj923748310
能發下電路圖嗎

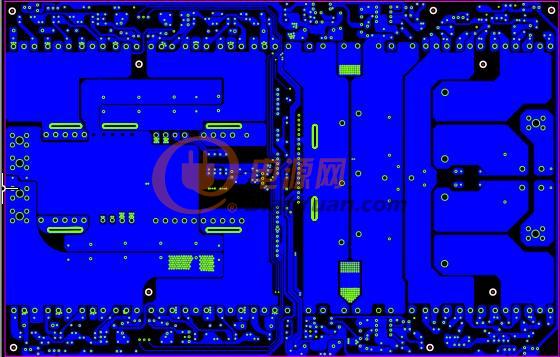

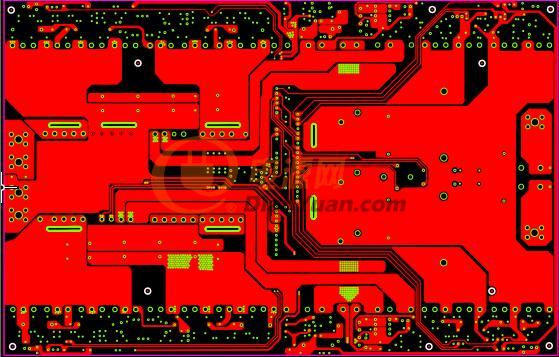

終于有PCB圖了，我的還在修改中，呵呵，主要驅動板改動大，比原來縮小。驅動板位置不用改大，變壓器空載有干擾聲音前級用了準閉環，母線450V也能·穩定360V，驅動板面積也得改小，不然擋住風道滿載溫度相當高，工作不穩定。這套件前級輔助電源的15V功率也不夠，要是驅動4個風扇就得死機。用雙E55加2匝副繞組用7815三端穩壓輸出改在前級就行了。改好用2個風扇就行。

0
回復
2016-02-26 16:29
@電子采購
終于有PCB圖了，我的還在修改中，呵呵，主要驅動板改動大，比原來縮小。驅動板位置不用改大，變壓器空載有干擾聲音前級用了準閉環，母線450V也能·穩定360V，驅動板面積也得改小，不然擋住風道滿載溫度相當高，工作不穩定。這套件前級輔助電源的15V功率也不夠，要是驅動4個風扇就得死機。用雙E55加2匝副繞組用7815三端穩壓輸出改在前級就行了。改好用2個風扇就行。[圖片]
厲害
0
回復
羅江水
LV.5
15
2016-02-28 08:24
@zhangjunhai
前級H橋改為前級推挽，前后驅動板供電也需要改
其待上樣品，學習學習。
0
回復
syf7150
LV.3
16
2016-02-29 21:25
本來準備入手一套，看到你的改進，能否打磨一套呢？
0
回復
zhangjunhai
LV.6
17
2016-02-29 23:40
@syf7150
本來準備入手一套，看到你的改進，能否打磨一套呢？
等改完了，出板子裝機實驗，不過應該沒有什么問題應為在原版上已經得到驗證。還要把前級和后級改成貼片的，改好出板
0
回復
2016-03-01 10:15
留個腳印，樓主制版能否多做幾套呀
0
回復
syf7150
LV.3
19
2016-03-01 20:11
@zhangjunhai
等改完了，出板子裝機實驗，不過應該沒有什么問題應為在原版上已經得到驗證。還要把前級和后級改成貼片的，改好出板
想自己焊接試試，老是看老鳥動手。。
0
回復
2016-03-03 09:21
這個東西我一直還放在哪里~
0
回復
dobetter
LV.7
21
2016-03-05 00:07
LZ沒有消息了
0
回復
zhangjunhai
LV.6
22
2016-03-05 00:37
@dobetter
LZ沒有消息了[圖片]
這一段沒時間搞了開始忙工作，等閑暇之余再改
0
回復
2016-03-10 14:55
其待上樣品，學習學習。
0
回復
2016-03-12 23:06
@全球變冷1
其待上樣品，學習學習。
我那個原版機器還沒有裝完
0
回復
zhangjunhai
LV.6
25
2016-03-21 17:56
@電源技術磚家
我那個原版機器還沒有裝完[圖片]
看看
0
回復
2016-03-22 20:46
@zhangjunhai
看看
團長，這套PCB板子啥時候打樣?。课铱梢詤⒓雍腺Y打樣嗎？
0
回復
2016-03-22 20:54
@電子采購
終于有PCB圖了，我的還在修改中，呵呵，主要驅動板改動大，比原來縮小。驅動板位置不用改大，變壓器空載有干擾聲音前級用了準閉環，母線450V也能·穩定360V，驅動板面積也得改小，不然擋住風道滿載溫度相當高，工作不穩定。這套件前級輔助電源的15V功率也不夠，要是驅動4個風扇就得死機。用雙E55加2匝副繞組用7815三端穩壓輸出改在前級就行了。改好用2個風扇就行。[圖片]
營長，這套4000WPCB板子什么時候可以打樣呀？小弟可以參加合資打樣嗎？嘿嘿！
0
回復
zhangjunhai
LV.6
28
2016-03-23 10:01
@酷愛電子
團長，這套PCB板子啥時候打樣??？我可以參加合資打樣嗎？
已經發到廠家了開始打樣了
0
回復
2016-03-23 11:07
@zhangjunhai
已經發到廠家了開始打樣了
團長，那到時候打樣回來了，我想要一套可以嗎？團長可以留個聯系方式，QQ 或電話呢！
0
回復
6lzn
LV.3
30
2016-03-24 00:07
@zhangjunhai
已經發到廠家了開始打樣了
團長您好:多做些，我也要一套。
0
回復
zhangjunhai
LV.6
31
2016-03-24 11:12
@6lzn
團長您好:多做些，我也要一套。[圖片]

沒有問題

只是先打功率版，后期把貼片前后級驅動改完了再打

0
回復
