本驅動板從元旦節放假就開始著手設計歷經了風風雨雨三個月之久的時間今天終于問世了。

本驅動板輔助電源用的是UC3845方案

電路圖

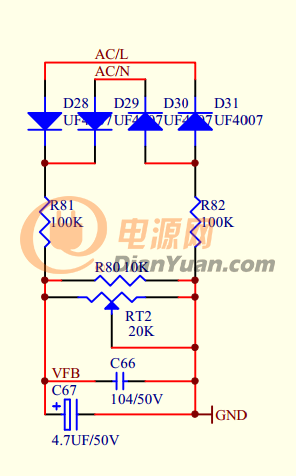

穩壓反饋電路

死區時間產生電路

驅動光耦用的是TLP250加TIP41C+TIP42C.驅動能力基本上能驅動600V200-300A的IGBT

比較器過流電路

前級和后級本驅動都是用的是電流互感器做采樣，前級也可以霍爾電流傳感器做電路稍加修改即可。

本板整套電路

以下是調試后的成品第二版線路板圖片以及測試波形

全家福
