2016 萊士最佳單電壓24W隔離方案震撼上市

1 方案名稱 :隔離24W--EE16變壓器     LIS8726B

2 品牌名稱:無錫萊士電子科技有限公司

3 方案特點 :隔離方案性價比史上最高(防潮,抗干擾,梅雨天氣不閃燈)

4 規格: 輸出 43V / 560MA  (12串2并)

5 應用范圍: 面板燈,投光燈,吸頂燈

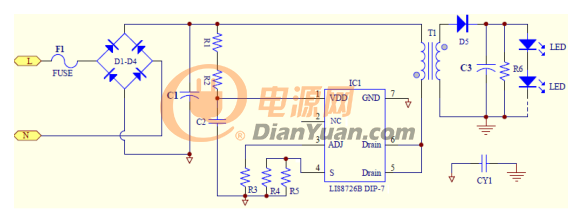

6 電路圖

原理圖

7 物料清單

物料表

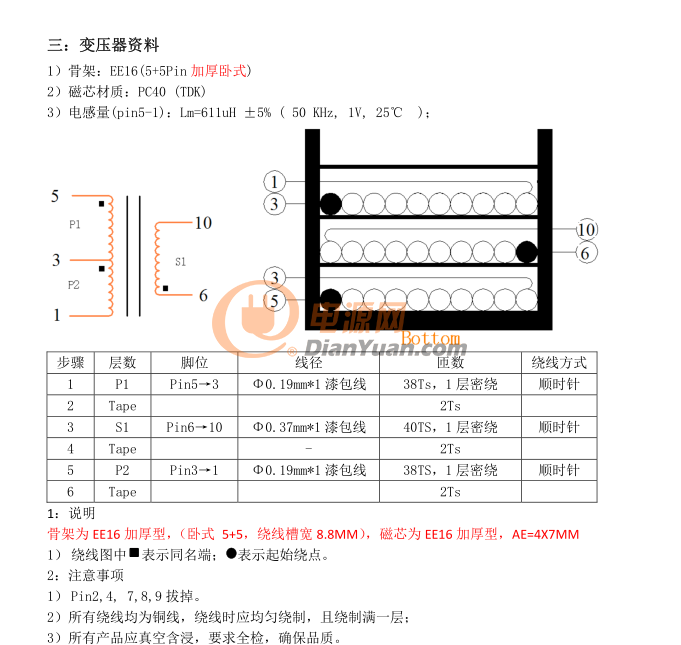

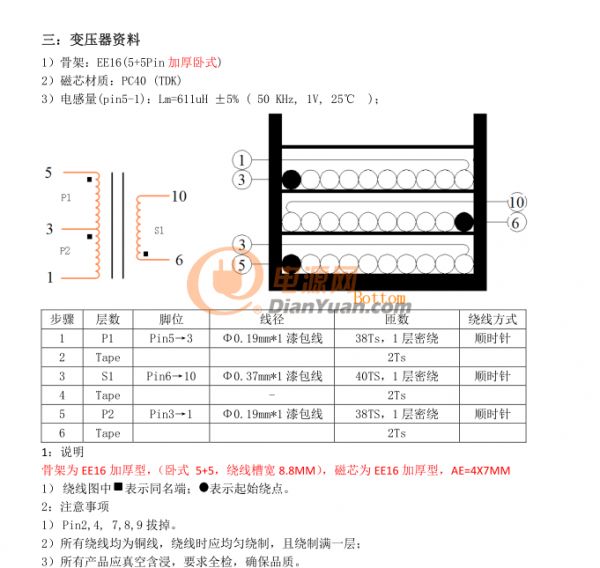

8.變壓器設計參數

變壓器參數

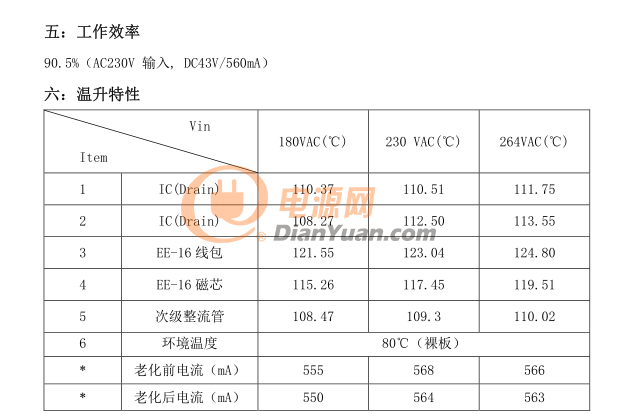

9,測試報告

測試報告

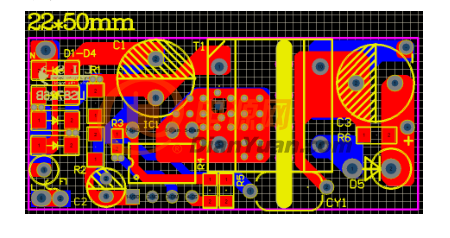

10.PCB 圖檔

PCB圖檔



好方案大家共享,請叫我席雷鋒 呼一呼 13590254891  扣一扣 2557297300



全部回復(11)
正序查看
倒序查看
2016-03-14 16:09

萊士還有其他更多優勢方案已經陸續上架

0
回復
qymz
LV.5
3
2016-03-15 10:32
**此帖已被管理員刪除**
0
回復
qymz
LV.5
4
2016-03-15 10:33
@qymz
**此帖已被管理員刪除**
隔離
0
回復
whh009
LV.4
5
2016-03-16 13:24
不錯的方案
0
回復
2016-03-16 17:37
@whh009
不錯的方案
0
回復
2016-03-21 20:16

1 方案名稱 :隔離36W--EE16變壓器     LIS8726B

2 品牌名稱:無錫萊士電子科技有限公司

3 方案特點 :隔離方案性價比史上最高(防潮,抗干擾,梅雨天氣不閃燈)

4 規格: 輸出 60V / 600MA  (18串2并)

5 應用范圍: 面板燈,投光燈,吸頂燈

經過我司工程人員的努力,現此款產品升級,最大功率做到36W,目前已經全面量產,性能穩定,火爆銷售中!

隔離方案之王,后續產品繼續更新中,詳情請聯系!

0
回復
2016-09-06 16:21



0
回復
2016-09-08 09:34

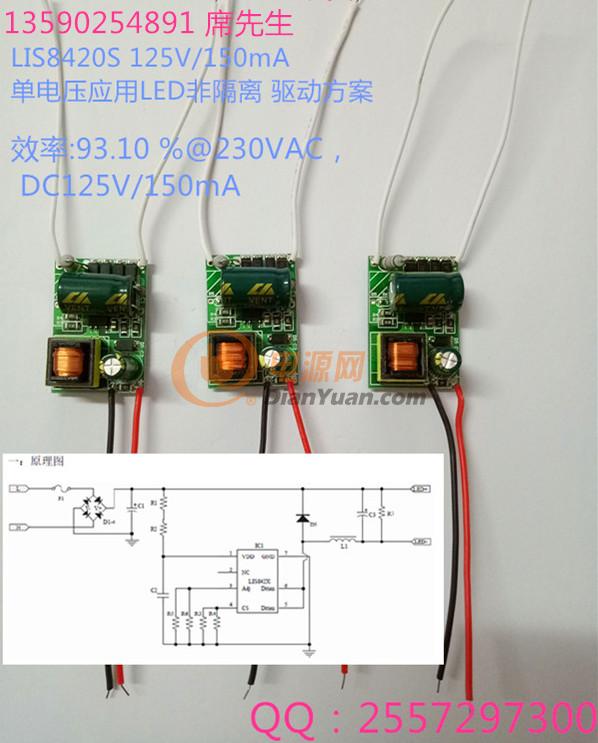

@夜里挑燈看劍

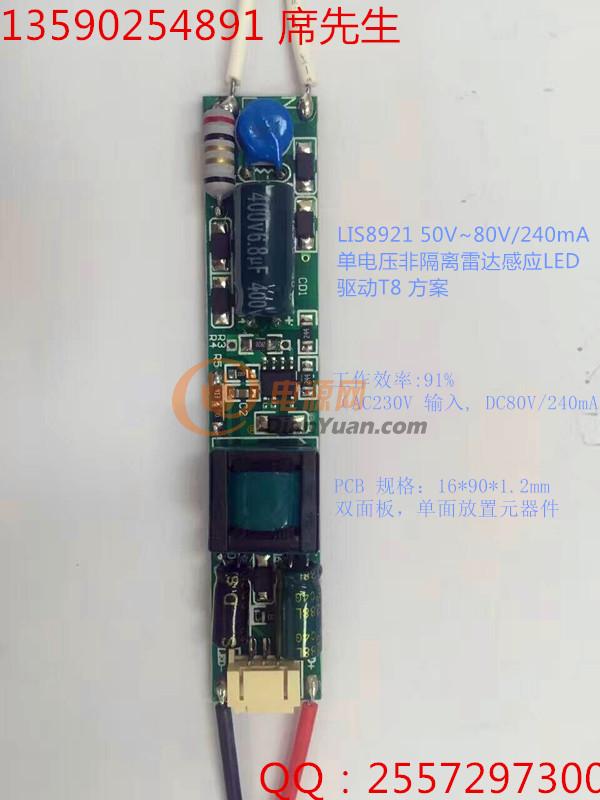

[圖片] [圖片]

0
回復
2016-09-10 13:39
@夜里挑燈看劍

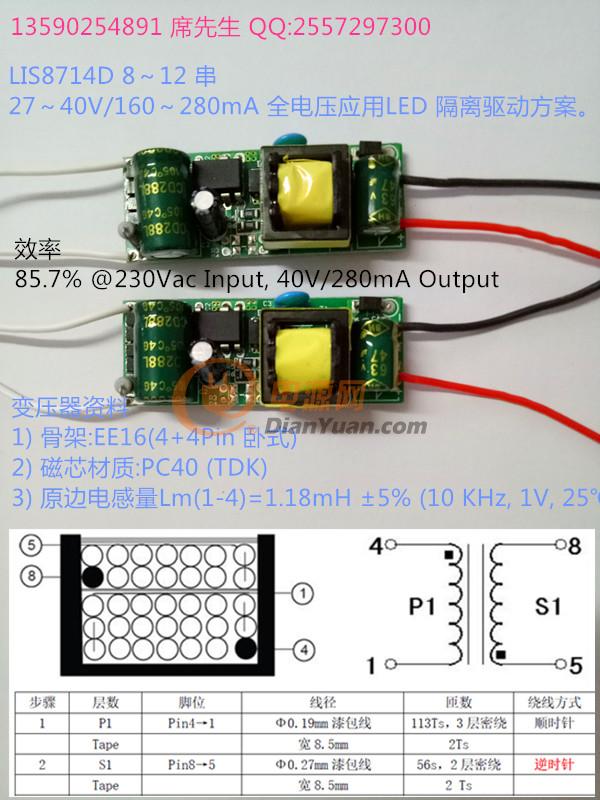

[圖片]

0
回復
2016-09-12 10:19
@夜里挑燈看劍

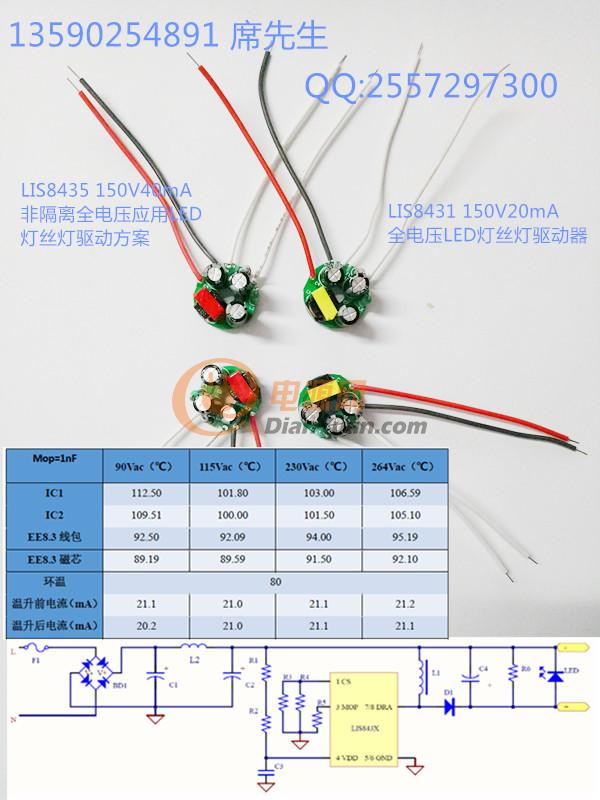

[圖片]

LIS8712全電壓 輸入:100-240V 輸出:12-23V 220-280MA

LIS8716全電壓 輸入:100-240V 輸出:40-60V 160-280MA

LIS8714D全電壓 輸入:100-240V 輸出:27-40V 160-280MA

LIS8716E全電壓 輸入:100-240V 輸出:60-80V 160-280MA

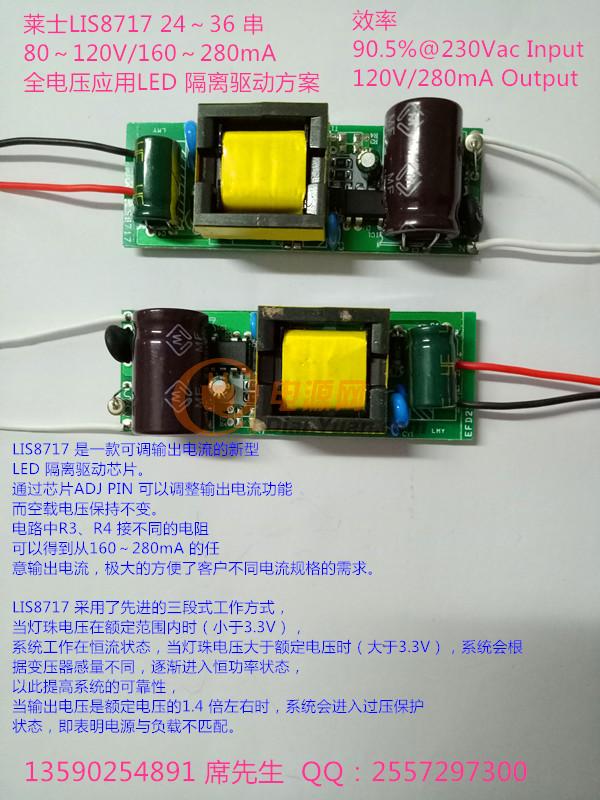

LIS8717全電壓 輸入:100-240V 輸出:80-120V 160-280MA

1、 輸入/輸出無電解電容,降低系統成本,延長壽命。

2、 兩個繞組,配合專利的吸收回路供電,省去輔助繞組供電,提高效率。

3、配合高低壓補償電路,提高全電壓輸入范圍內輸出電流精度

4、隔離、原邊控制,外圍省去光耦、TLL431,降低系統成本。

5、齊全的保護功能:欠壓保護,過壓保護,燈開路保護,燈短路保護等。

 新方案中重點突出超長的電源壽命,省略大電解來降低系統成本和減小PCB尺寸,同時 全新的供電方式提高了電源效率以及滿足客戶高PF的需要,保護功能一應俱全

0
回復
2016-09-20 15:08
@夜里挑燈看劍
LIS8712全電壓輸入:100-240V輸出:12-23V220-280MALIS8716全電壓輸入:100-240V輸出:40-60V160-280MALIS8714D全電壓輸入:100-240V輸出:27-40V160-280MALIS8716E全電壓輸入:100-240V輸出:60-80V160-280MALIS8717全電壓輸入:100-240V輸出:80-120V160-280MA1、輸入/輸出無電解電容,降低系統成本,延長壽命。2、兩個繞組,配合專利的吸收回路供電,省去輔助繞組供電,提高效率。3、配合高低壓補償電路,提高全電壓輸入范圍內輸出電流精度4、隔離、原邊控制,外圍省去光耦、TLL431,降低系統成本。5、齊全的保護功能:欠壓保護,過壓保護,燈開路保護,燈短路保護等。 新方案中重點突出超長的電源壽命,省略大電解來降低系統成本和減小PCB尺寸,同時全新的供電方式提高了電源效率以及滿足客戶高PF的需要,保護功能一應俱全
