請問大神這幾個元件是干什么用的？

圖中的板子是一些WiFi模塊，我想知道紅圈中的元件是做什么用的，在百度中搜索元件上面的刻字也找不到什么有用的信息。

從其在板中的位置及其周邊的電容，我推測是降壓芯片，但是線性降壓還是開關降壓就不知道了。請問大神能給出一些詳細信息嗎？

B14g

g1jc

k3if

順便問一下大神，下面這兩個元件是射頻功放嗎？有其型號和相關資料嗎？

未知元件

全部回復(20)
正序查看
倒序查看
2016-03-24 11:09
已經被添加到社區經典圖庫嘍
http://www.e-ticket.cn/bbs/classic/
0
回復
2016-03-24 13:01
好像看到有個小電感，有示波器的話，可以掛下波形就能判斷是LDO還是PWM的IC。
0
回復
2016-03-24 14:07
@417zhouge
好像看到有個小電感，有示波器的話，可以掛下波形就能判斷是LDO還是PWM的IC。

我非電源專業學生，身邊沒有示波器~

請問師長有用過這么小封裝的LDO或者PWM嗎？

0
回復
2016-03-24 16:58
@lyp90h@126.com
我非電源專業學生，身邊沒有示波器~請問師長有用過這么小封裝的LDO或者PWM嗎？

有的，LDO和PWM芯片都有。

diodes就有很小的IC。

那就用萬用表測試輸入輸出電壓，可以的話翹起輸入腳測試輸入電流，翹起輸出腳測輸出電流，就能判斷了。

0
回復
2016-03-24 17:46
應當是Buck或是BOOST的IC
0
回復
lkjh88
LV.3
7
2016-03-26 14:00

0
回復
ytwsdz
LV.7
8
2016-03-26 15:40
不想告訴你 抄板要抄出圖來 就知道了。不是上面上說的，是功率器件 OK
0
回復
2016-03-27 08:38
@ytwsdz
不想告訴你抄板要抄出圖來就知道了。不是上面上說的，是功率器件OK
一般都是LDO，給芯片提供2.8 v或其他電壓
0
回復
2016-03-28 11:18
B14G是PWMIC，是降壓IC,BOOST電路
0
回復
2016-03-28 11:21
應該是BPF帶通濾波器，一路是發射，一路是接收，后面靠近天線那里的那個IC是電子開關，就是收發開關。玩蹭網卡的時候研究過
0
回復
2016-03-29 07:29
@lkjh88

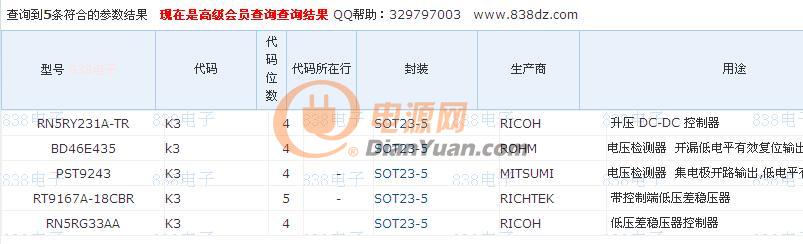

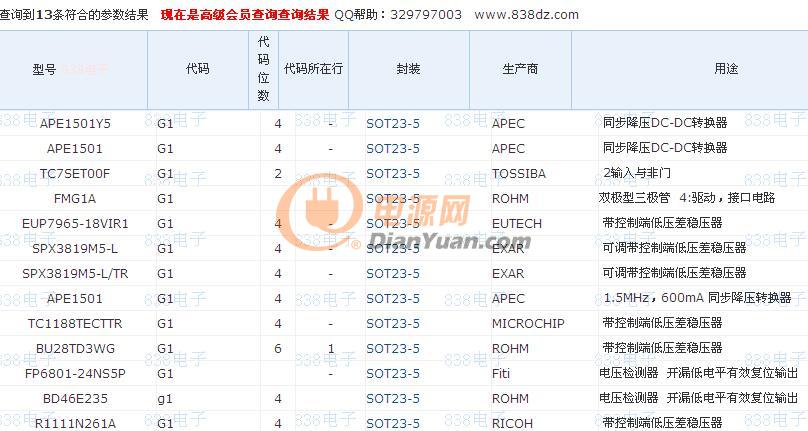

[圖片][圖片]
非常感謝！
0
回復
2016-03-29 07:30
@ytwsdz
不想告訴你抄板要抄出圖來就知道了。不是上面上說的，是功率器件OK
不是抄板，我還是學生，單純學習
0
回復
2016-03-29 07:32
@空軍通信兵
應該是BPF帶通濾波器，一路是發射，一路是接收，后面靠近天線那里的那個IC是電子開關，就是收發開關。玩蹭網卡的時候研究過
非常感謝！
0
回復
2016-03-29 07:32
@空軍通信兵
B14G是PWMIC，是降壓IC,BOOST電路
請問有該芯片的資料嗎？我在網上找不到~
0
回復
2016-03-29 07:37
@lkjh88
[圖片][圖片]

非常感謝！

再問2個問題，這些信息是從哪里搜索到的？從哪里可以找到這些芯片的資料？

0
回復
2016-03-29 23:42
@lyp90h@126.com
請問有該芯片的資料嗎？我在網上找不到~
我手邊沒有這個芯片的規格書，我以前玩過蹭網卡，PWM是BOOST電路，是5V轉3.3V的。這些小貼片IC上的絲印一般情況下不是IC型號。你的這款無線網卡和我以前玩的蹭網卡有很多相似點，建議你上網查雷凌3070規格書，你研究通3070，再來研究你這款無線網卡，就輕松了
0
回復
2016-03-30 16:27
@lyp90h@126.com
非常感謝！
 是個WIFI模塊
0
回復
真武閣
LV.6
19
2016-03-31 21:07
@lyp90h@126.com
非常感謝！
白色2個貌似是巴倫
0
回復
2016-04-17 12:08
上傳雷林3070規格書，你自己一看就明白WIFI了。RT3070L.pdf
0
回復
2016-04-17 12:10
@空軍通信兵
上傳雷林3070規格書，你自己一看就明白WIFI了。RT3070L.pdf
我已經用這個芯片的蹭網卡破了很多路由器密碼了
