LED恒流源

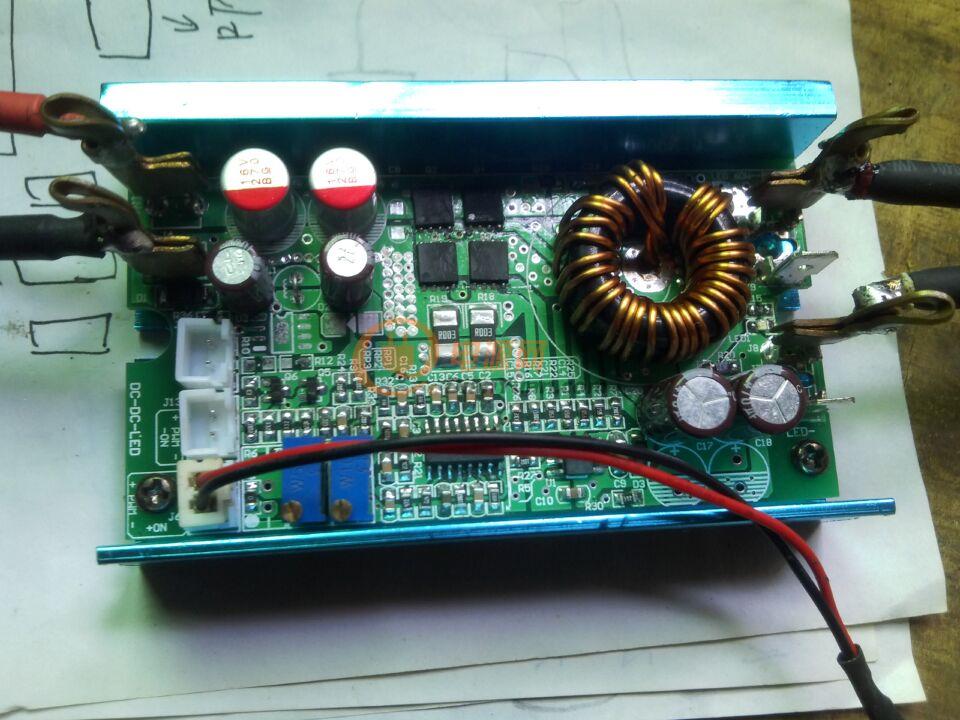

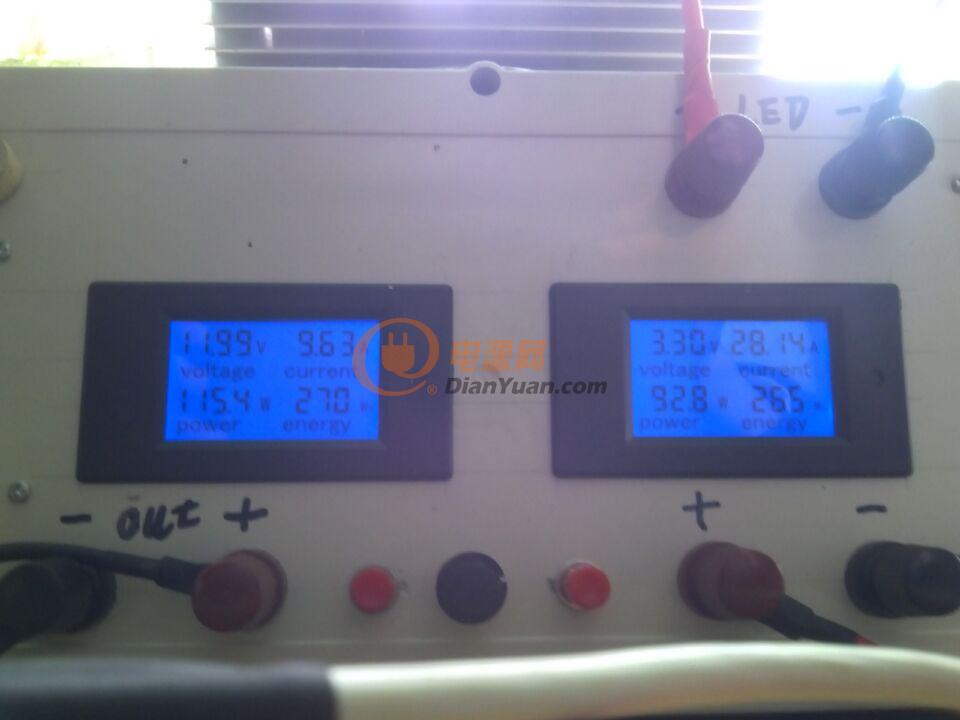

做了個DC-DC降壓同步蒸餾LED恒流源，輸入電壓12V,輸出電壓3.3V,如圖，輸入功率115.4W,輸出 3.3V，電流28A,功率92.8W，效率剛80%，各位有沒有更好的辦法提高效率，

1

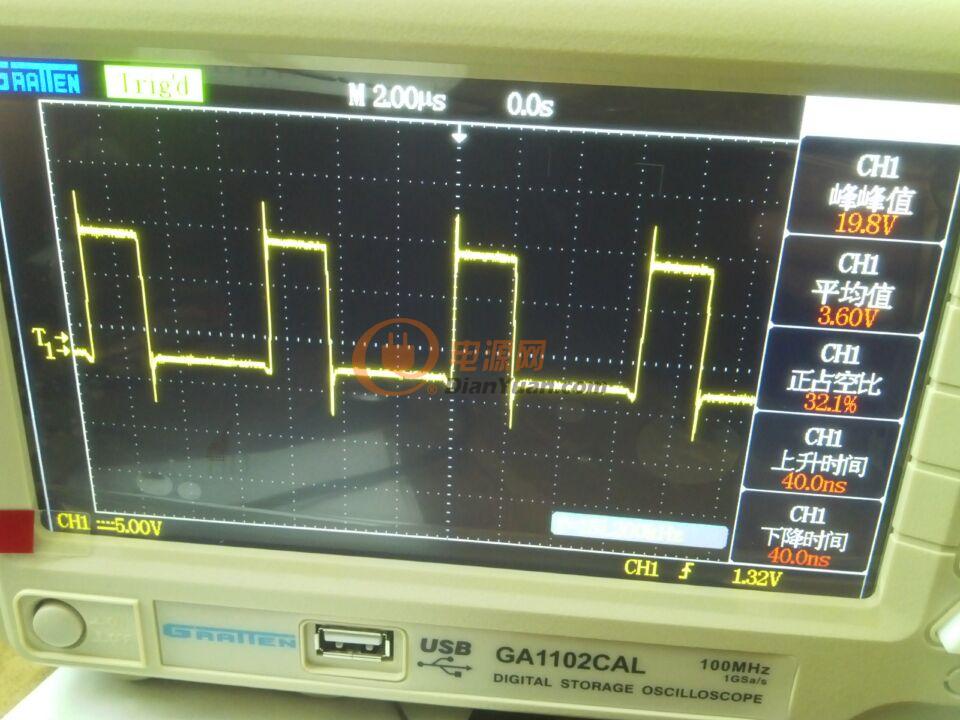

此波形圖為MOS管D和S

2

3



全部回復(9)
正序查看
倒序查看
2016-03-28 21:33

只有換好的MOS管或者多用幾只。走線再加粗，降低開關頻率減少開關損耗。

0
回復
2016-03-29 10:29
已經被添加到社區經典圖庫嘍
http://www.e-ticket.cn/bbs/classic/
0
回復
羅新
LV.1
4
2016-03-30 08:43
@xzszrs
只有換好的MOS管或者多用幾只。走線再加粗，降低開關頻率減少開關損耗。
我需要做一款10WL2多燈的LED驅動，方便給QQ號聯系嗎
0
回復
29yang
LV.1
5
2016-03-30 21:13
@羅新
我需要做一款10WL2多燈的LED驅動，方便給QQ號聯系嗎
987832295
0
回復
2016-03-31 00:20

整流用的是什么？二極管整流？？

如是，你試一下場效應管同步整流，估計能提高7個點。

0
回復
29yang
LV.1
7
2016-03-31 08:50
@尚尚網
整流用的是什么？二極管整流？？如是，你試一下場效應管同步整流，估計能提高7個點。

已經用了同步整流了，



0
回復
29yang
LV.1
8
2016-03-31 23:40
@29yang
已經用了同步整流了，

今天從新測試了一下，從恒流源的輸入和輸出測電壓，得到的效率87%，上次測試時忽略了線損耗

0
回復
291133609
LV.7
9
2016-05-22 14:26
@29yang
今天從新測試了一下，從恒流源的輸入和輸出測電壓，得到的效率87%，上次測試時忽略了線損耗

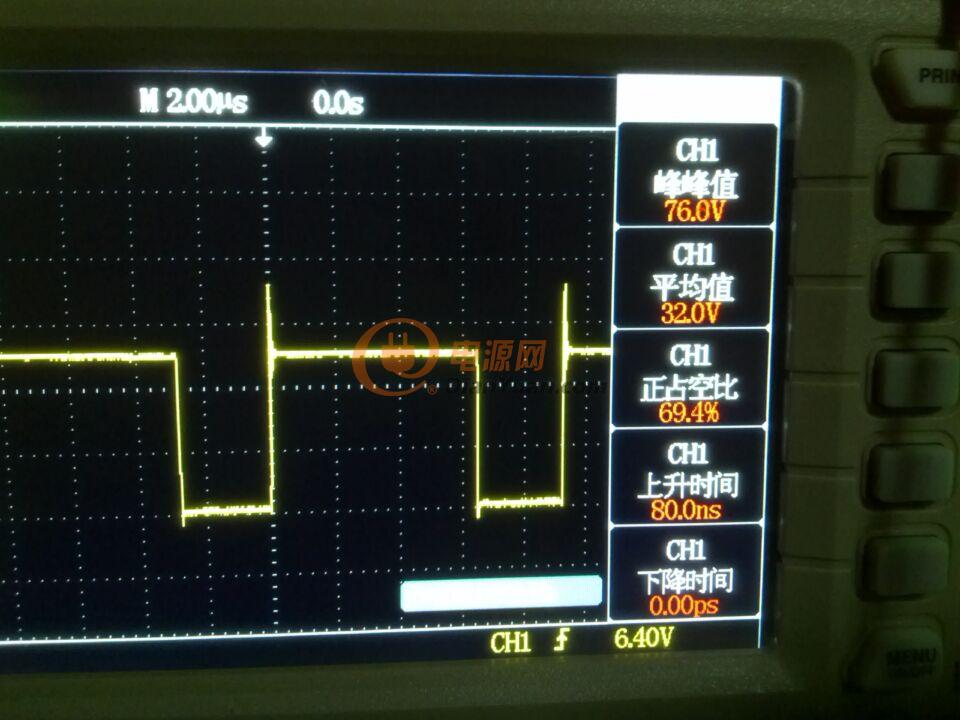

今天又做了個48V輸入的，負載燈珠是33V500W的，怎么這個2表頭的功率顯示不對呢，2個表頭我都校準過了，如果有70多W損耗的話這點扇熱片

會很熱的，我開了20分鐘外殼溫度也就50度左右，怎么會這樣呢



0
回復
tri4123
LV.5
10
2016-05-24 23:44
@291133609
今天又做了個48V輸入的，負載燈珠是33V500W的，怎么這個2表頭的功率顯示不對呢，2個表頭我都校準過了，如果有70多W損耗的話這點扇熱片會很熱的，我開了20分鐘外殼溫度也就50度左右，怎么會這樣呢 [圖片][圖片]
