先查看RT7304 IC SPEC的詳細參數

從IC SPEC中可以看到，RT7304是一顆有源功率因數控制，原邊恒流控制蕊片，具備LED短路和開路保護，過溫保護，VDD過壓和欠壓保護。

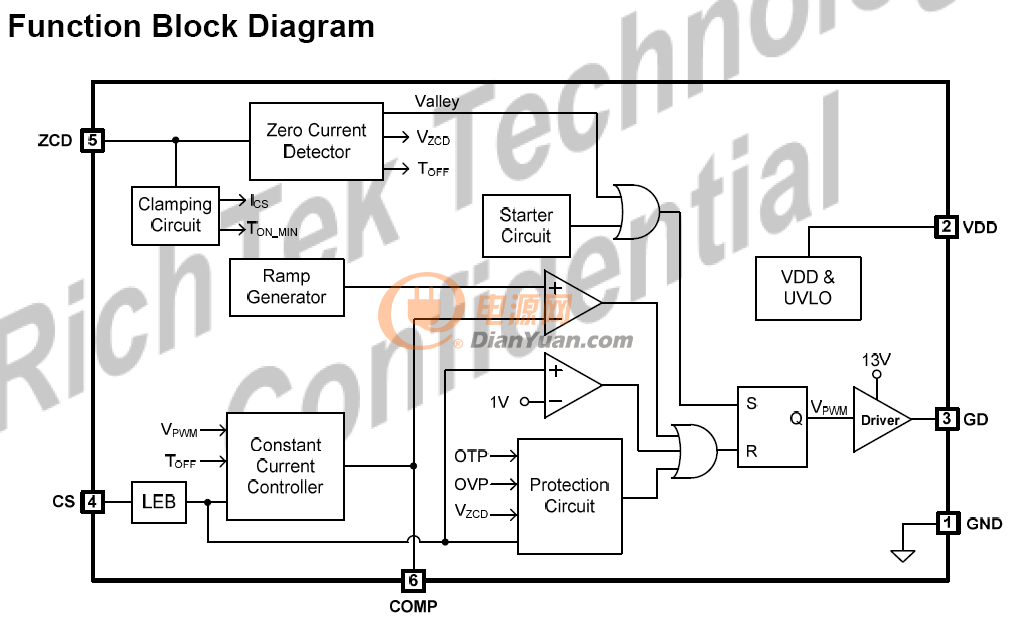

電路方框圖：首先啟動電路與零電壓檢測輸出端加至乘法器，再輸出到PWM發生器，再經過放大輸出驅動外部MOSFET，電流取樣電路加至CS引腳，經過前沿消隱，加到恒流控制，恒流控制輸出與鋸齒波發生器比較，輸出一個比較得出的鋸齒波加到乘法器，再加至PWM發生器控制振蕩頻率和占空比。COMP引腳是運放的反相端，運放反相輸入端檢測，速度快，但會產生相移，所以需要外接RC進行相位補償，保護電路加到乘法器輸出到PWM發生器，控制PWM ON/OFF，VDD給蕊片提供工作電壓，以及輸入到過壓和欠壓保護電路運放的同相端與反相端比較實現保護的目的，同時經過內部電路輸出13V給驅動放大器提供電源電壓，從而驅動外部MOSFET。ZCD的基準電壓為2.5V，CS峰值電壓為1.5V。蕊片就介紹到這里，不然大家會以為我是推蕊片的，這里只是教會大家看方框圖，以及了解蕊片的基本參數，才能對后面進行設計！我也和立琦沒有任何關系的哦！

沒人頂，自己頂一下，由于時間不多，沒畫SCH，先直接畫PCB，對于有經驗的人來說，如果有把握，可以先畫PCB發出去打樣，再設計變壓器打樣，再畫SCH，電子物料請購，出BOM，這樣一個項目下來，時間沒有浪費，縮短研發周期。當把后面的步驟完成，前面的物料就都快回來了，就可以焊樣調試了。對于新手而言，是要安正常步驟來，先SCH，選擇變壓器并設計是否是行，再PCB，再出BOM，等待物料回來，再焊樣調試

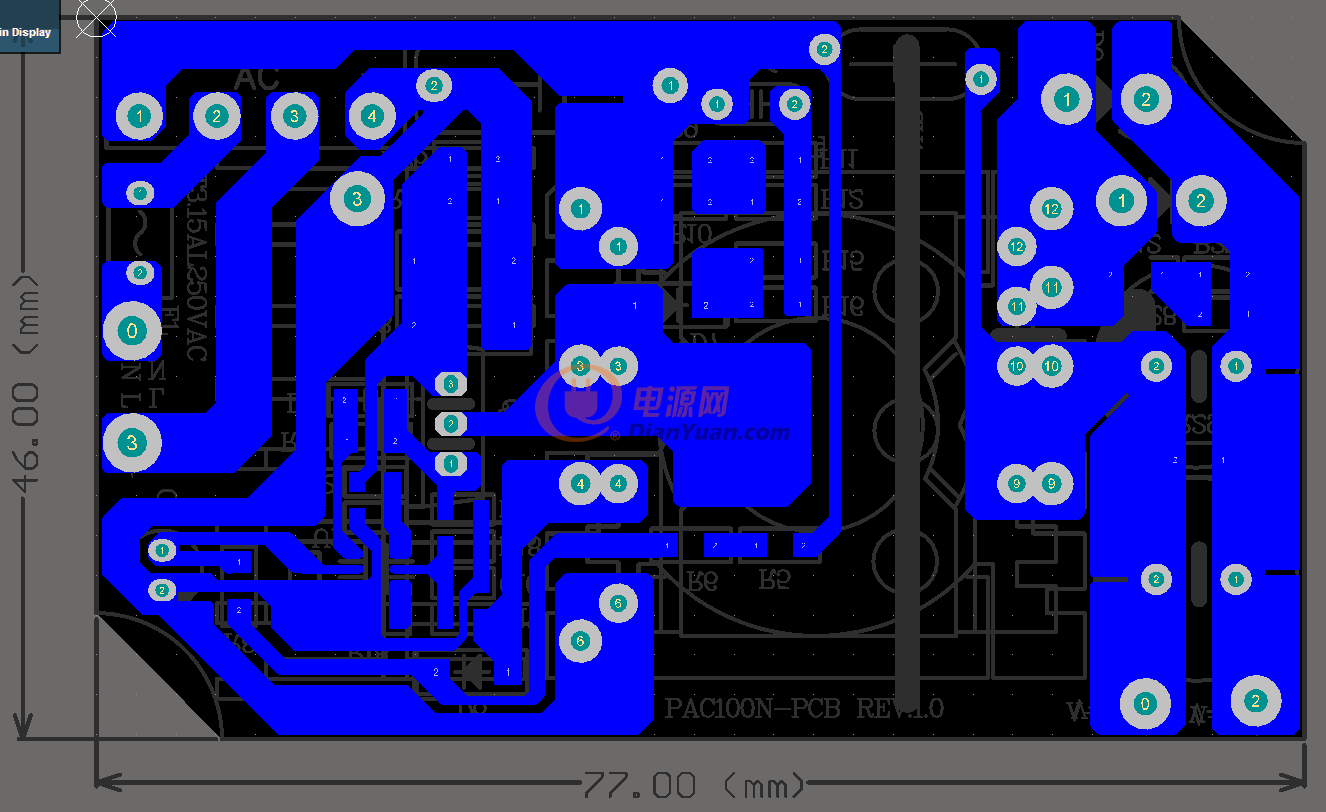

條件有限，考慮到散熱片打樣的困難性，以及考慮到量產后的可采購性困難，決定采用成品的散熱器，在網上找到了一款表面積為165*25*1.5mm的散熱器，經計算與經驗，確定可行，經過三個小時的奮斗，PCB Layout完成

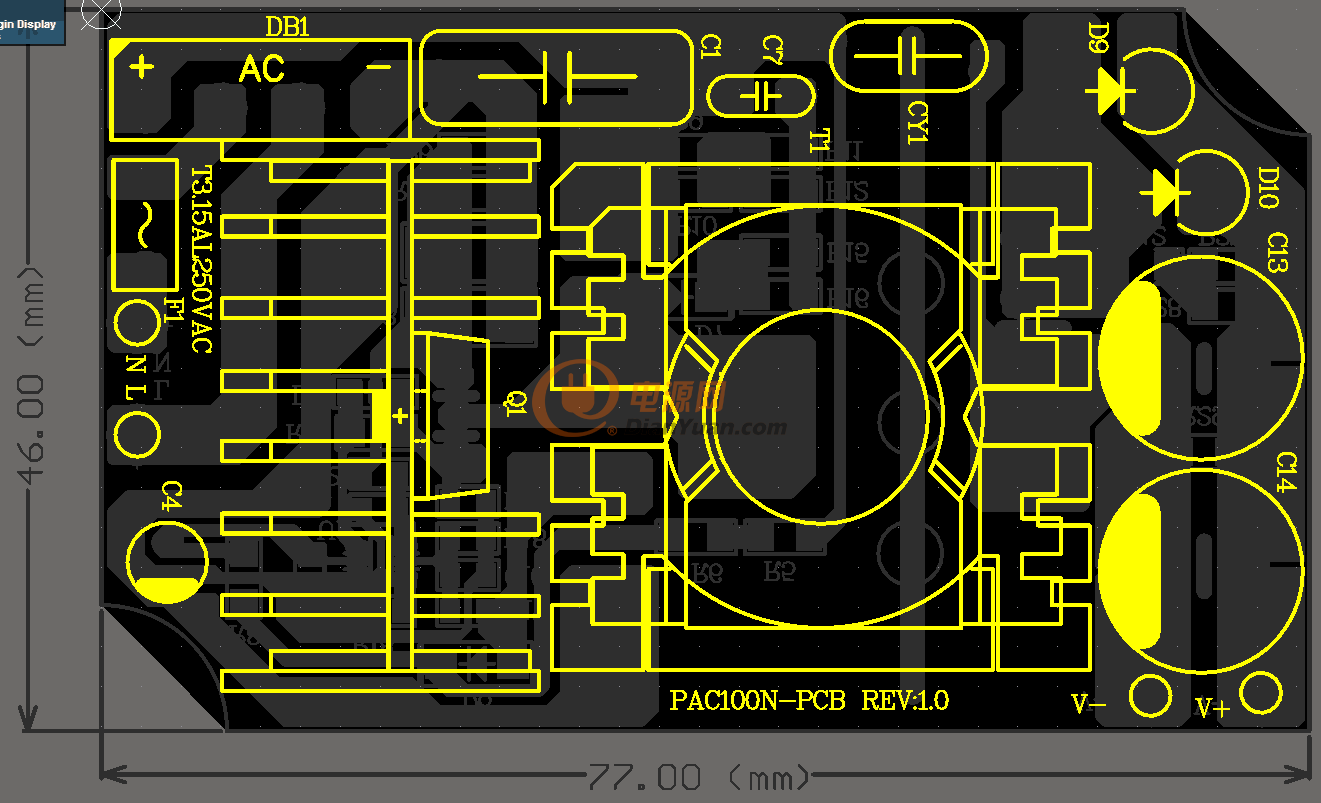

考慮到通用性，放了兩個變壓器和兩個散熱器封裝，這樣做小功率時就可以用小的散熱器和小的變壓器，可選用的變壓器PQ2620,2625,3220,3225

PCB Layout注意事項：

1. 保險絲前與任一一點的距離大于2.5，3.0，3.2，3.5，4.8mm，根據不同的安規條例，需求的距離不同，我們通常選擇3.5，這樣前面那一些都符合了，4.8為UL1310標準，太寬了，這里不考慮1310。PSE，UL1310都規定保險絲過后也是需要足夠的爬電距離，通常留2.5mm，但其它的不做要求，所以這里不考慮。但必須考慮對了高壓部分的安全距離，通過計算，高壓部分與其它點之間至少要留1mm以上，否則會出現打火短路的現象。

2. EMC濾波器應該盡量避免靠近變壓器，因為外殼尺寸太小，放不下，所以這里不過EMC，沒有裝。但不影響講解。

3. 要過傳導，DB1整流后需加CLC或LC濾波，由于是單級PFC，峰值電流很大，濾波電容很小，由于電感的作用，會在開機瞬間產生一個很高的電壓，疊加到MOS管上，這樣MOSFET有擊穿的危險，所以需要在CLC后面加個RCD突波吸收電路，抑制電壓的突變。這里沒有加差模電感，所以不需要。

4. 大電流環路面積應該越小越好，且走線盡量的粗

5. 變壓器地到輸入濾波電容的走線應該盡量的粗，且越近越好。那把變壓器地放在2腳走過去，這是最理想的，但這里變壓器地是在6腳，繞了一圈回到電容，是因為考慮到變壓器的繞制工藝，繞線會交叉，需要套套管，增加了變壓器的成本，加之這里不過EMC，所以這樣走的。所以在開關電源里永遠沒有絕對的答案，一個詞是用得最多的，叫“折中”，這里就考慮到了變壓器成本和EMC性能的折中，選擇了變壓器的成本。當你真正的把折中這個詞熟練運用到電源設計的各個部分(比如變壓器設計)，你就是一個合格的、實用的工程師了。

6. 從MOSFET漏極到變壓器的走線應該盡量短，走線夠用就行，不要太寬，因為這里是一個最大的輻射源，但考慮到散熱和可靠性方面，我選擇了走線面積盡量的大，這里又是折中，如果安全都沒有了，還談什么EMC，談什么性能，都沒有意義了。當然我這里是不過EMC，如果過的話也可以適當?shù)恼壑衅胶?。又一次證明了沒有標準的答案！

7. 蕊片的VDD和GND應該盡量靠近VDD電容，且經過VDD電容再回到輸入電容。這樣蕊片就不易受到干擾。

8. 這里是原邊恒流控制，電流取樣電路與蕊片CS檢測的走線應該盡量的短。

9. 初級到次級的爬電距離和空間距離，根據各安規條例來定，各不相同，本例需通過3.75KV AC測試，留8mm以上

10. 空間允許的話，在變壓器中間以及在輸出電解電容下面開孔，以利于散熱。

11. 后焊的焊盤應該開破錫槽，使在過波峰時，不把焊盤堵死了。

12. 符合走線規則的前提下，貼片器件盡量朝一個方向，實在做不到一個方向的，貼片間距拉開點(如本例的VDD電阻和VDD電容，因為VDD電容離蕊片VDD和GND越近越好，所以選擇不朝一個方向，但把器件間距拉開點，上錫肯定不是問題)，高的貼片器件與平行的器件距離應該盡量拉開點(如本例的VDD二極管和RCD吸收二極管)，有利于上錫。

13. 焊盤間距離盡量留1mm以上，避免連錫。

14. 輸出二極管如果立插的情況下引腳折彎的方向最好與本例相同，以利于散熱，平插的情況下應該不插到底，可以K腳，量小廠商不原意K腳，可以人工控制，這個不難。變壓器到輸出二極管的走線跟MOSFET-D到變壓器的規則相同

15. 走線寬度不小于0.3mm，盡量在0.4以上，走線與焊盤間距0.35mm以上，焊盤孔到板框或任一開槽部分&孔與孔之間的距離應大于1mm，兩相連焊盤也盡可能留1mm避免堆錫(當然這不是硬性要求，只是可以考慮到總是好的)

以上都是一個優秀工程師應該具備的，這些均是我從事電源行業數十載的個人實踐經驗，僅供參考，如有不對之處，歡迎吐槽

變壓器設計：

設計前考慮：輸出二極管壓降問題，耐壓越高，正向壓降越大，損耗越大；

                   要想選用較低耐壓的輸出二極管，反射電壓就要升高，從而頻率需要增加或變壓器繞組圈數需要增加，從而導致MOSFET損耗增加或變壓器

                  銅損增加。

                   而低的輸出二極管耐壓，會使MOSFER  V_DS   電壓增加， MOSFET V_DS 過高，箝位電路需要吸收損耗的能量就越大，以使MOSFET耐壓

                  滿足要求。

                  變壓器銅損和磁損的折中考慮，變壓器圈數增加，銅損增加，磁損減小。

                  以上這些問題做好折中的考慮，開始下面的設計

 設定：效率 η_min=88%     反射電壓V_ro=103V   頻率f=40KHZ  輸出二極管Vf=1.7V  變壓器初次級峰值電流傳輸比TR=90%

1.Vin_min=90*1.414=127V

2.Vin_max=264*1.414=373V

3.輸入功率Pin=Vout*Iout/η=75*1.1/0.88=85.23W

4.初次級砸比N=Vro/(Vout+Vf)=103/(75+1.6)=1.341

5. 占空比Dmax=Vro/(Vro+Vin_min)=0.447

6.最低輸入電壓峰值與反射電壓的比例

    KV=Vinmin/Vor=127/103=1.237

    KV1=0.5+0.0014*KV=0.5+0.0014*1.237=0.502

    KV2=1+0.815*1.237=2.009

6.原邊峰值電流Ippk=(2*Pin*KV2)/(Vinmin*KV1)=2*85.23*2.009/(127*0.502)=5.362A

7.初級電感量Lp=Vinmin*Dmax/(Ippk*f)=127*103/((127+103)*5.362*40)=265uH

8.原邊電流有效值Iprms=Ippk*√(KV1/(KV2*3))=5.06*SQRT(0.502/(2.009*3))=1.547A

9.次級峰值電流Ispk=Ippk*N*TR=5.362*1.341*0.9=6.47A

10.次級電流有效值Isrms=Iprms*N*TR=1.547*1.341*0.9=1.867A

11.變壓器磁蕊體積Ve=0.6*(2+r)2/r*Pin/f=0.6*(2+2)2/2*82.23/40=9.8676cm3 查表PQ3220 Ve=9.42cm3 比計算值略小，但以經驗，夠用了。

  式中0.6為系數，根據電源工作溫度，變壓器繞組結構來確定0.5~0.7之間，r為電流紋波率，即電感交流分量與直流分量的比值， BCM模式=2。

 這個參數后面有時間再討論。

12.原邊最少圈數：查表Ae=170mm2  設最大磁通Bmax為0.3T

    Np=Ippk*Lp/(Ae*Bmax)=5.362*265/(170*0.3)=27.88T

13.原邊線徑Dp=2*√(Iprms/(3.1416*Ap))=2*√(1.547*/(3.1416*4)=0.7mm    Ap為電流密度4-10A/mm2 根據工作溫度，繞線長度選取

    次邊線徑Ds=2*√(1.867*/(3.1416*6))=0.63mm

    然而此銅線線徑并不一定能夠?qū)嵱?，必須考慮集膚效應，即頻率與電流穿透銅線深度的關系

    從下圖中可以看到當頻率為40KHZ時，穿透深度為21#線，頻率為100KHZ時，穿透深度為25#線，如果當上述計算結果不能滿足要求時，需采用多股

   并繞的方式。

    將上述線徑改用多股方式：Dp=0.7mm=2股0.5mm     Ds=0.63mm=2股0.45mm

14.繞線實際驗證：PQ3220槽寬9mm  考慮偏差,設為8.9mm

   Dp 圈數/層=8.9/Dp*2=8.9/(2*0.55)=8    需繞層數=Np/8=28/8=3.5層 需繞4層，采用三明治繞法，先繞8+8，后繞7.5+7.5(是雙線并繞,所以可以有0.5，后面二層槽寬為8.9-Ds=8.25mm),實際Np=31TS

15.次級圈數Ns=Np/N=31/1.341=23TS

   Ds 圈數/層=(8.9-Dp)/Ds=(8.9-0.55)/(2*0.65)=6.4  由于只有雙線并繞，小數點后小于0.5，固省掉  需繞層數=Ns/6=23/6=3.83層 繞4層，可以繞24TS，固改為24TS或增加線徑，用兩股0.5mm，剛好4層。這樣繞平有利于后面的繞組繞線。增加圈數會使砸比減小，初級峰值電流增大，次級峰值電流減小，固要平衡好，這里選擇增加線徑。

16.輔助繞組圈數，蕊片欠壓鎖定電壓Voff=9V，最高工作電壓25V(OVP27V)，輸出電壓為40-75V，Vaux=Voutmax/Voutmin*Voff*1.2=75/40*9*1.2=20.25<25*0.85,可滿足要求。

 Naux=Vaux*Ns/(Vout+D_out_vf-D_aux_vf=20.25*23/(75+1.7-1)=6.15T

 取6T  Vaux=6/23*(75+1.7-1)=19.75V  Vaux_min=6/23*(40+1.7-1)=10.6V<9*1.2,比要求值略小，不理想

取7T  Vaux=7/23*(75+1.7-1)=23V>25*0.85  驗證也不通過！

相比后者嚴重超標，決定選用6T，要求10.8V-實際10.6V=0.2V 相差很小，將就吧！電壓范圍太寬了，不然要加線性穩壓，增加成本了！其實對于1A的輸出電流，會在次級繞組上產生壓降等等一些寄生因數，會耦合到輔助繞組，Vaux電壓會上升，實際可以達到10.8V，這是交叉調整率的問題，這里不講解，有想知道這方面的可以提問

 打字好辛苦！

 一個人在講，好寂寞滴

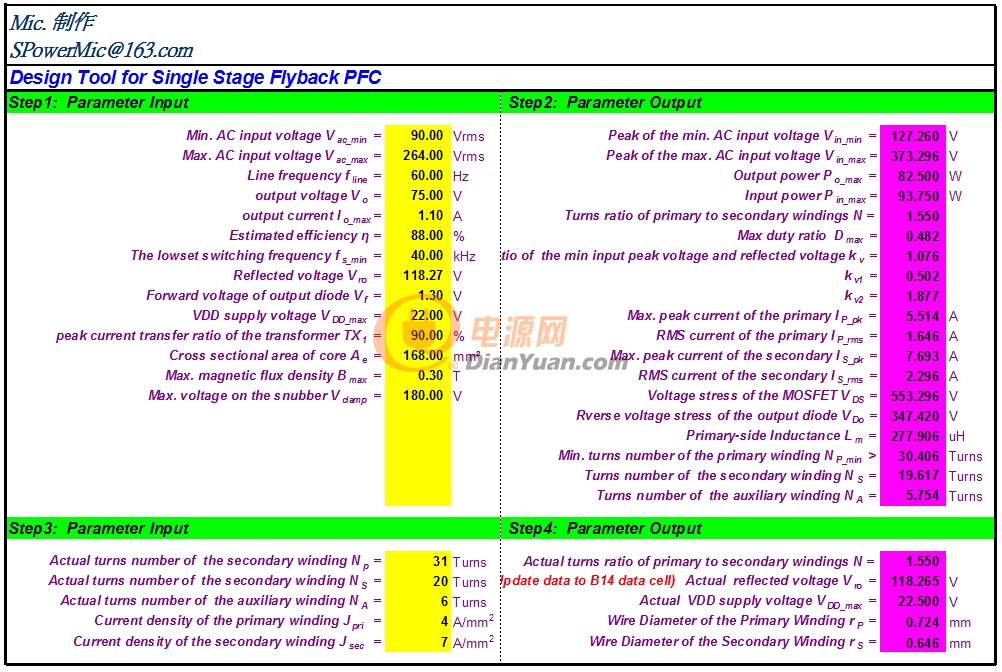

現在要求輸出1.1A，那更改相關參數為

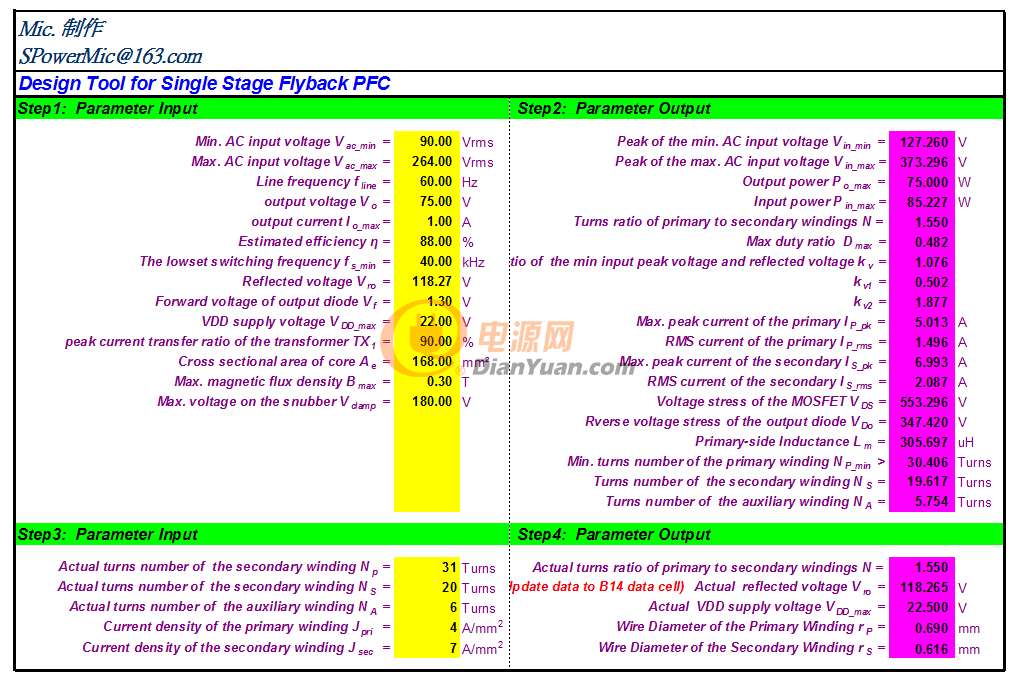

單級PFC變壓器設計工具，提供大家下載

Design tool for singlel stage Flyback PFC.xlsx

由于需要多個，甚至幾十個電源同時啟動，需要增加NTC電阻；要求增加熱敏電阻。

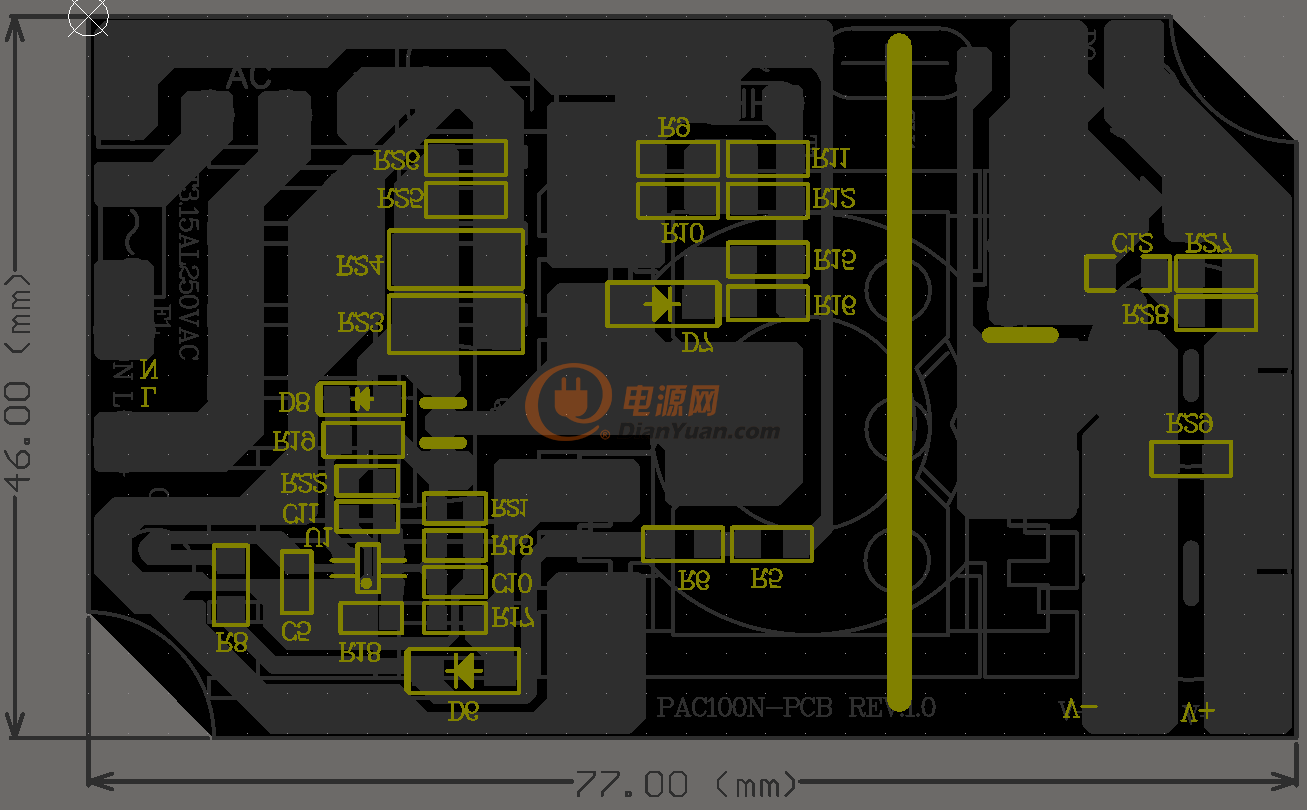

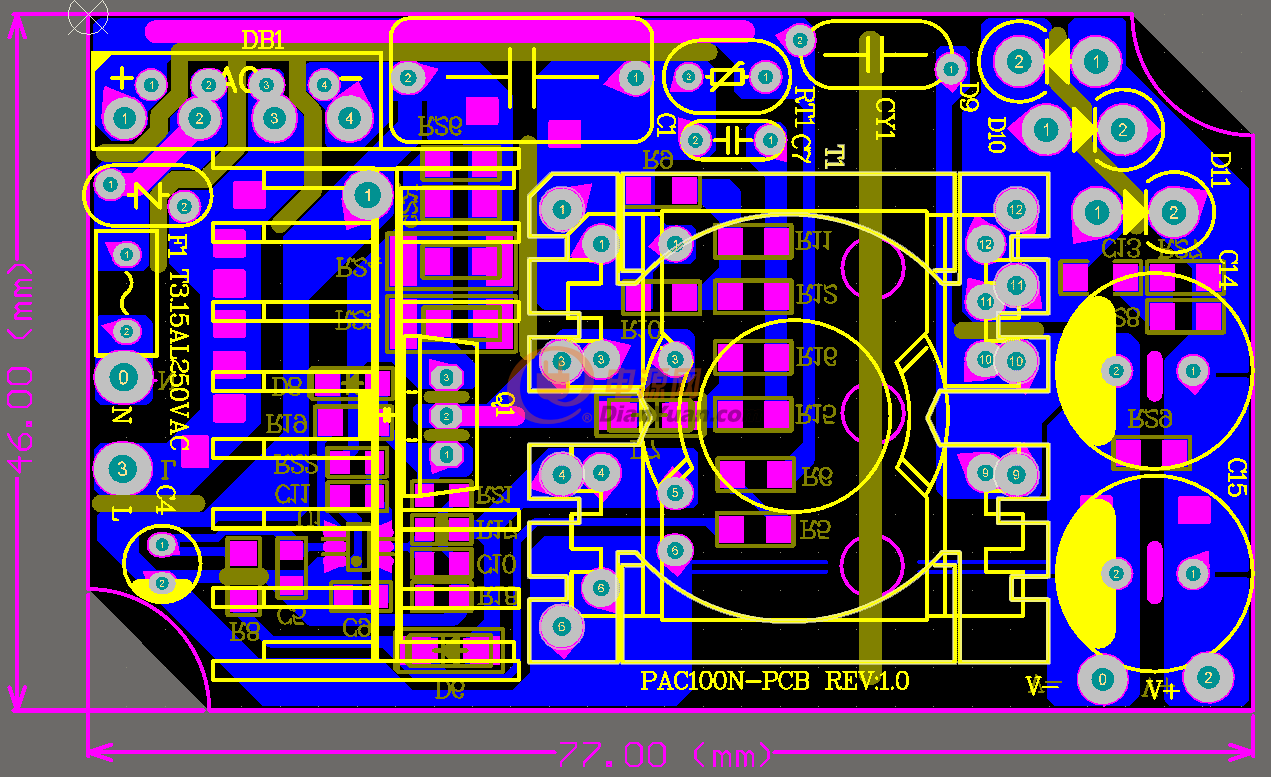

PCB Layout ，器件總算擠下去了

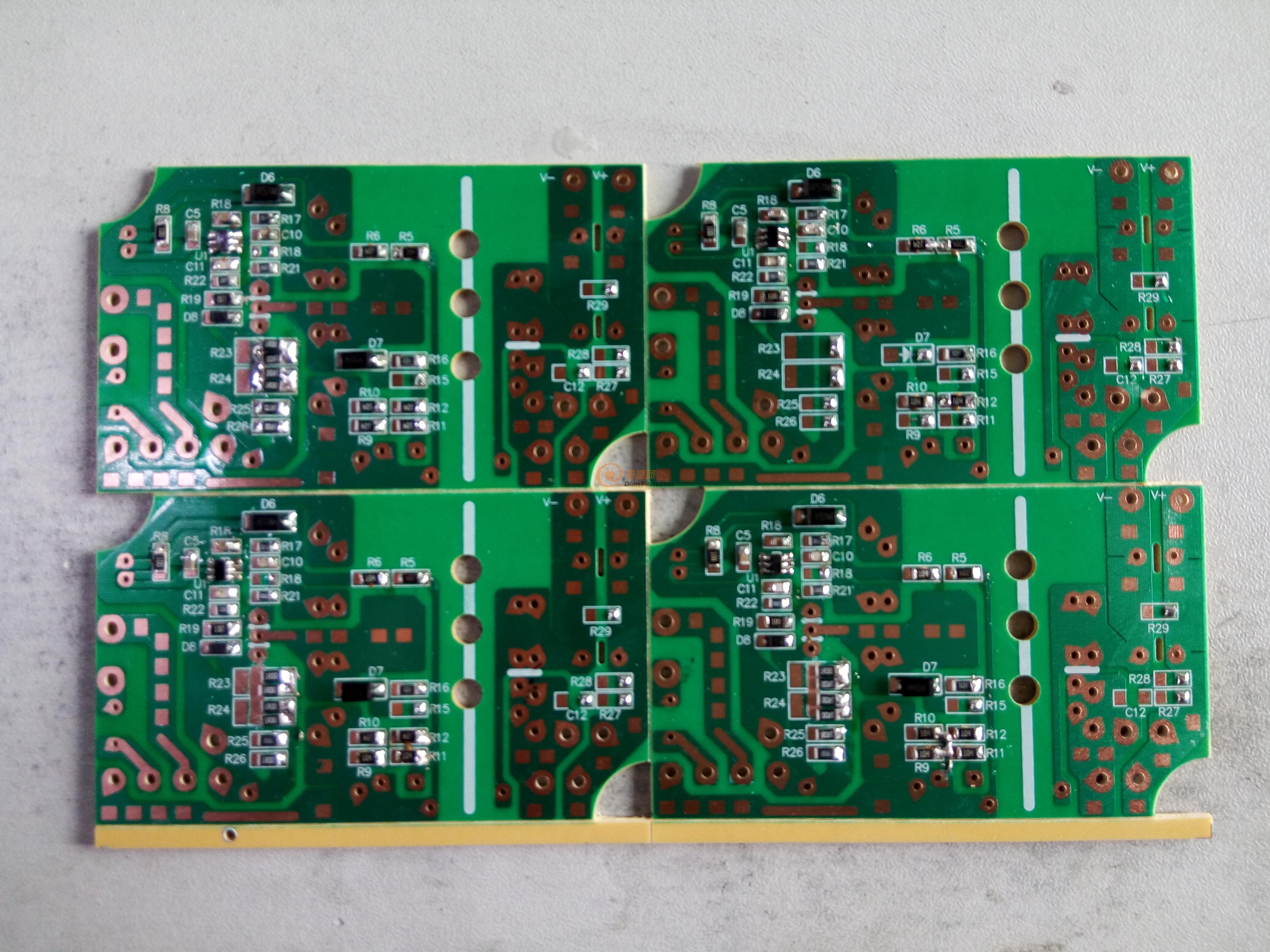

更新的PCB圖

原理圖

好清淡

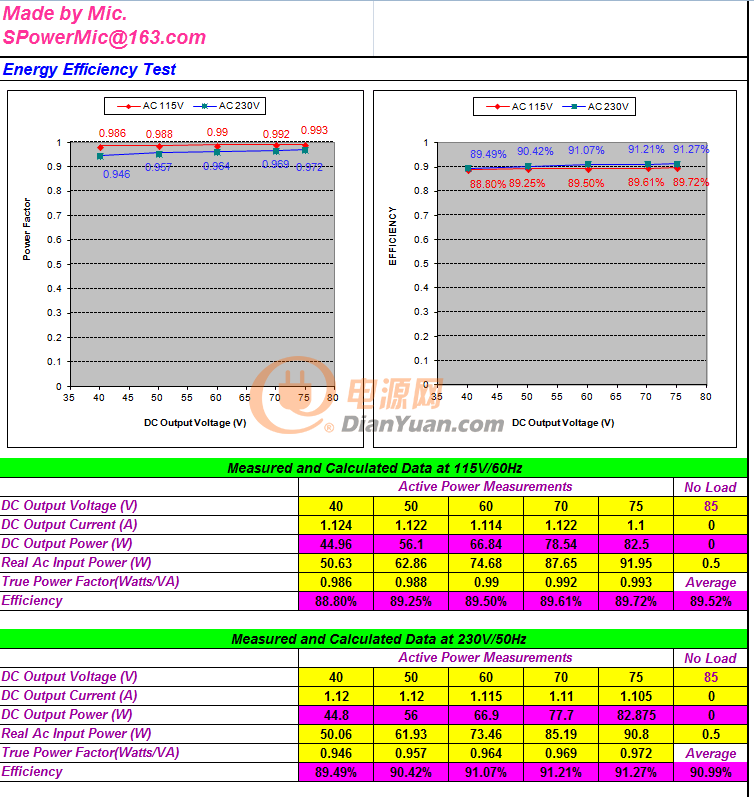

有時間再去抓波形圖上來，一個星期的時間，這個項目基本完成了！

大家有什么問題，可以提問和討論

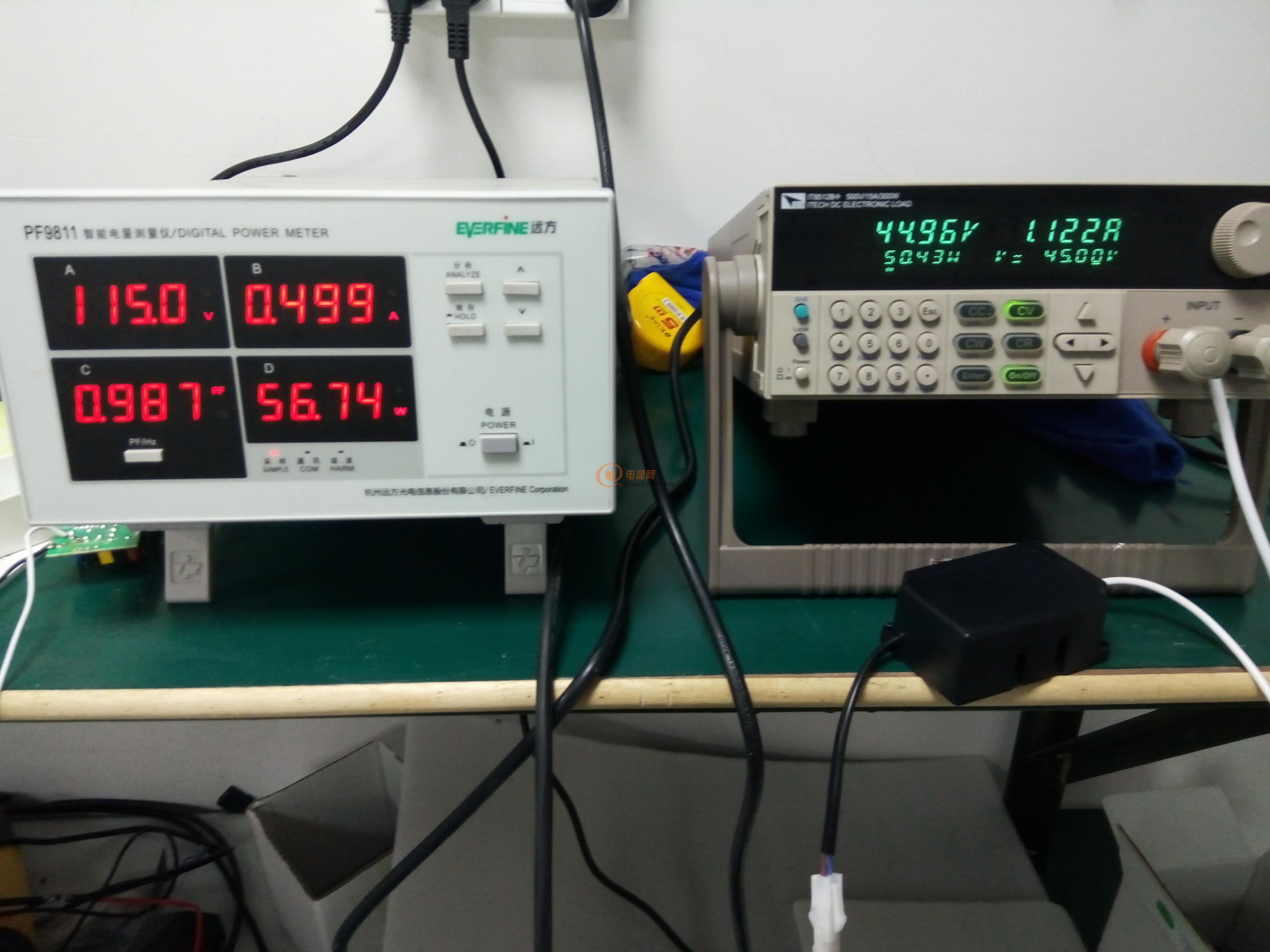

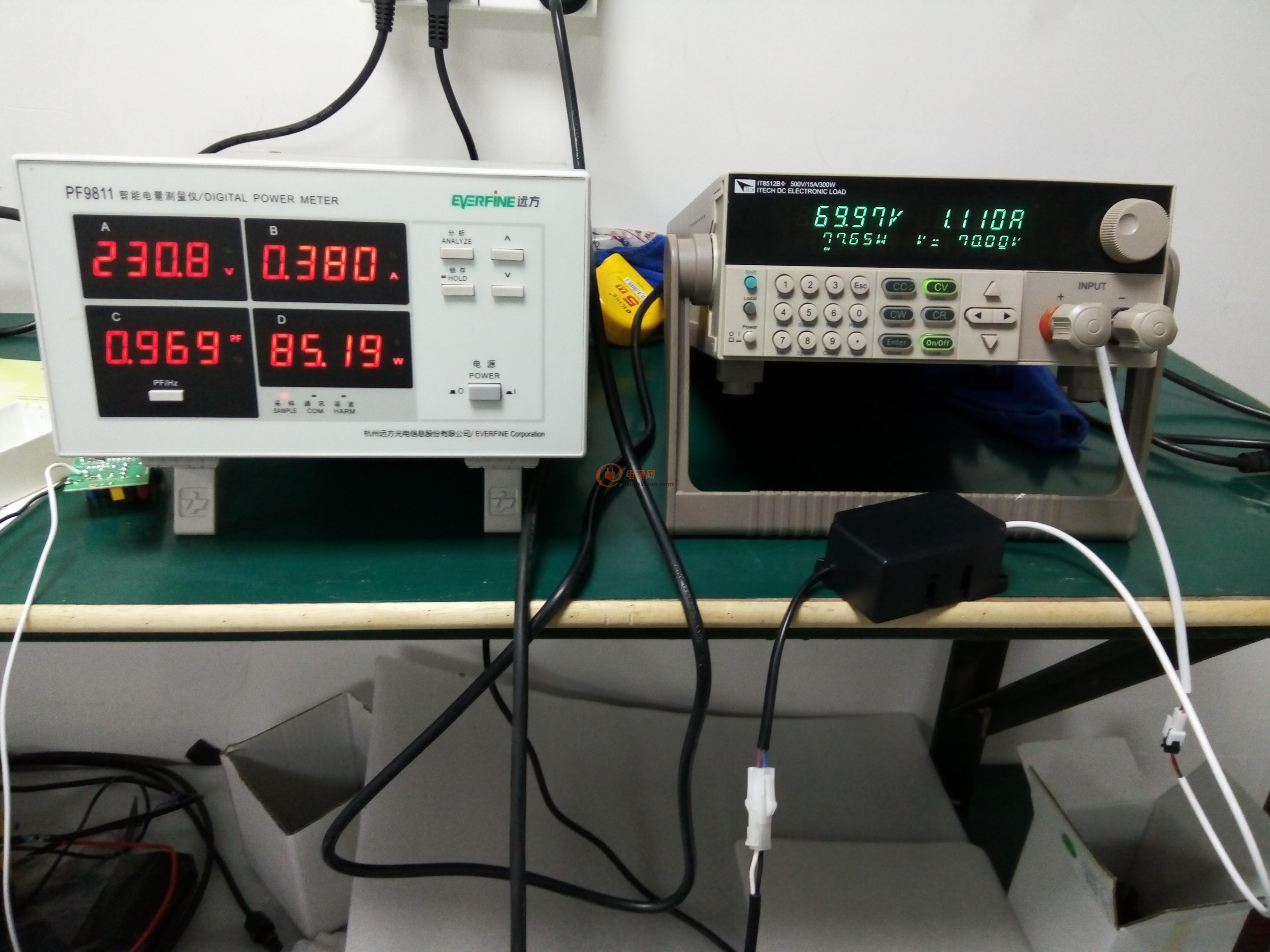

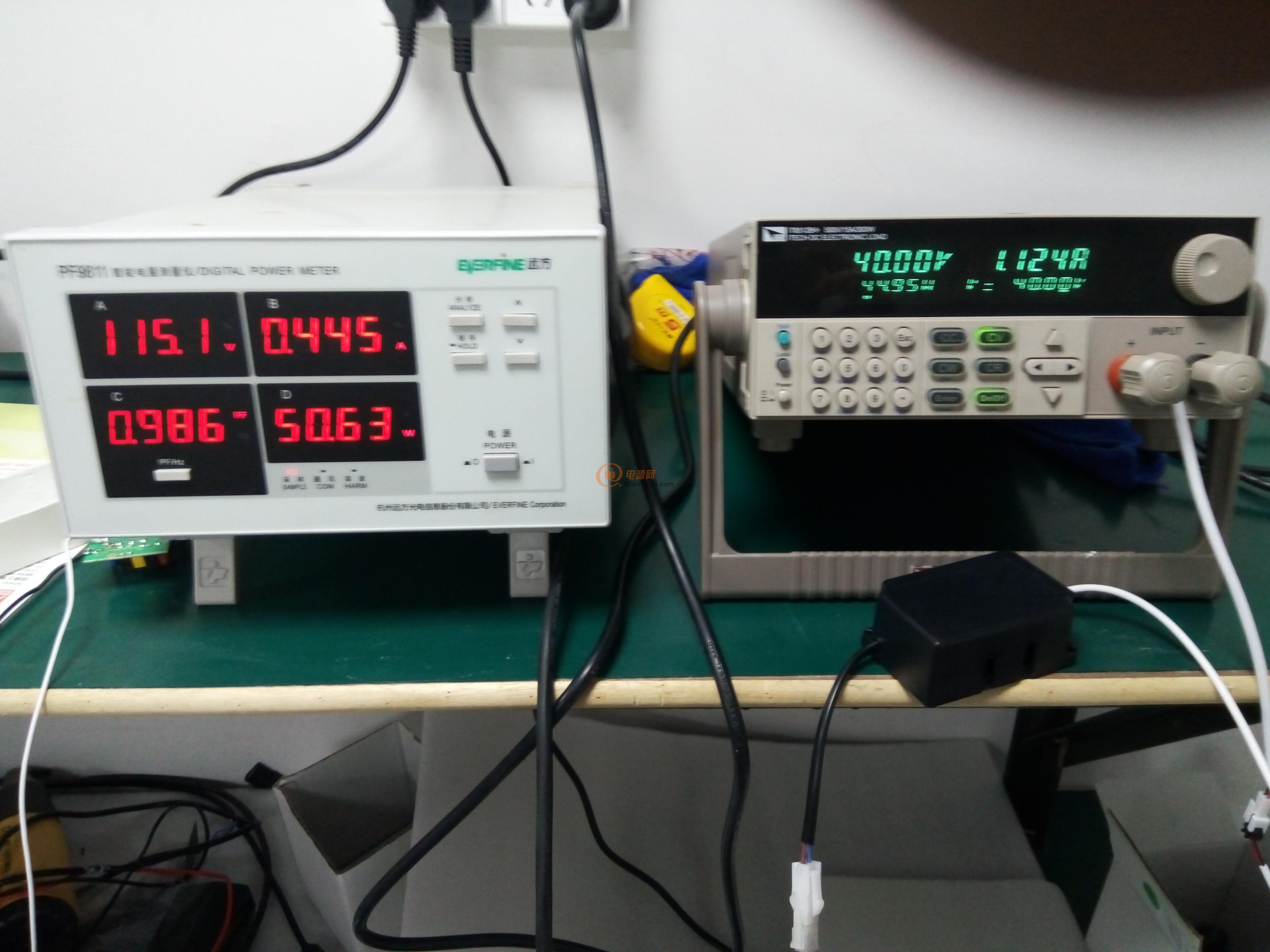

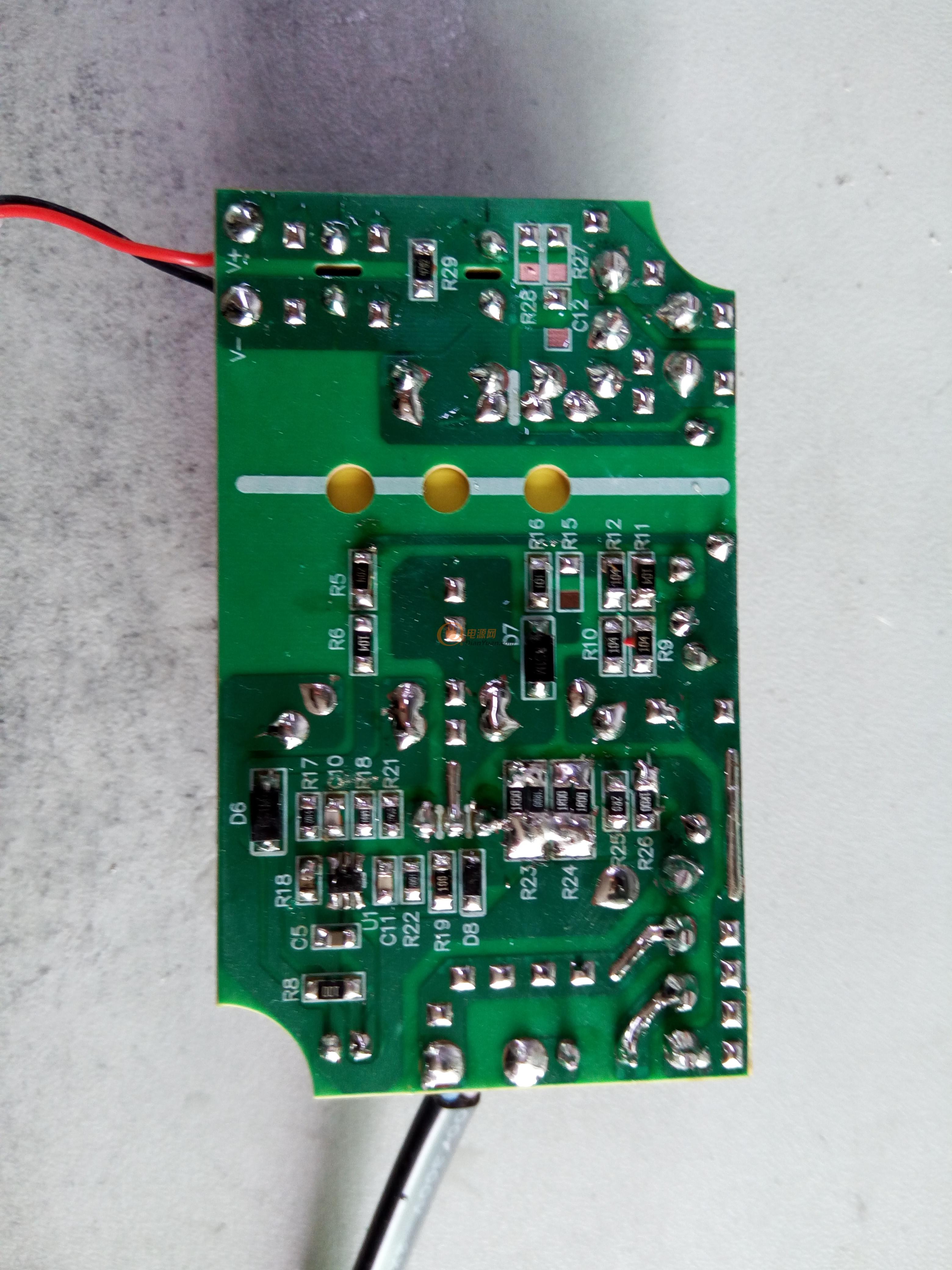

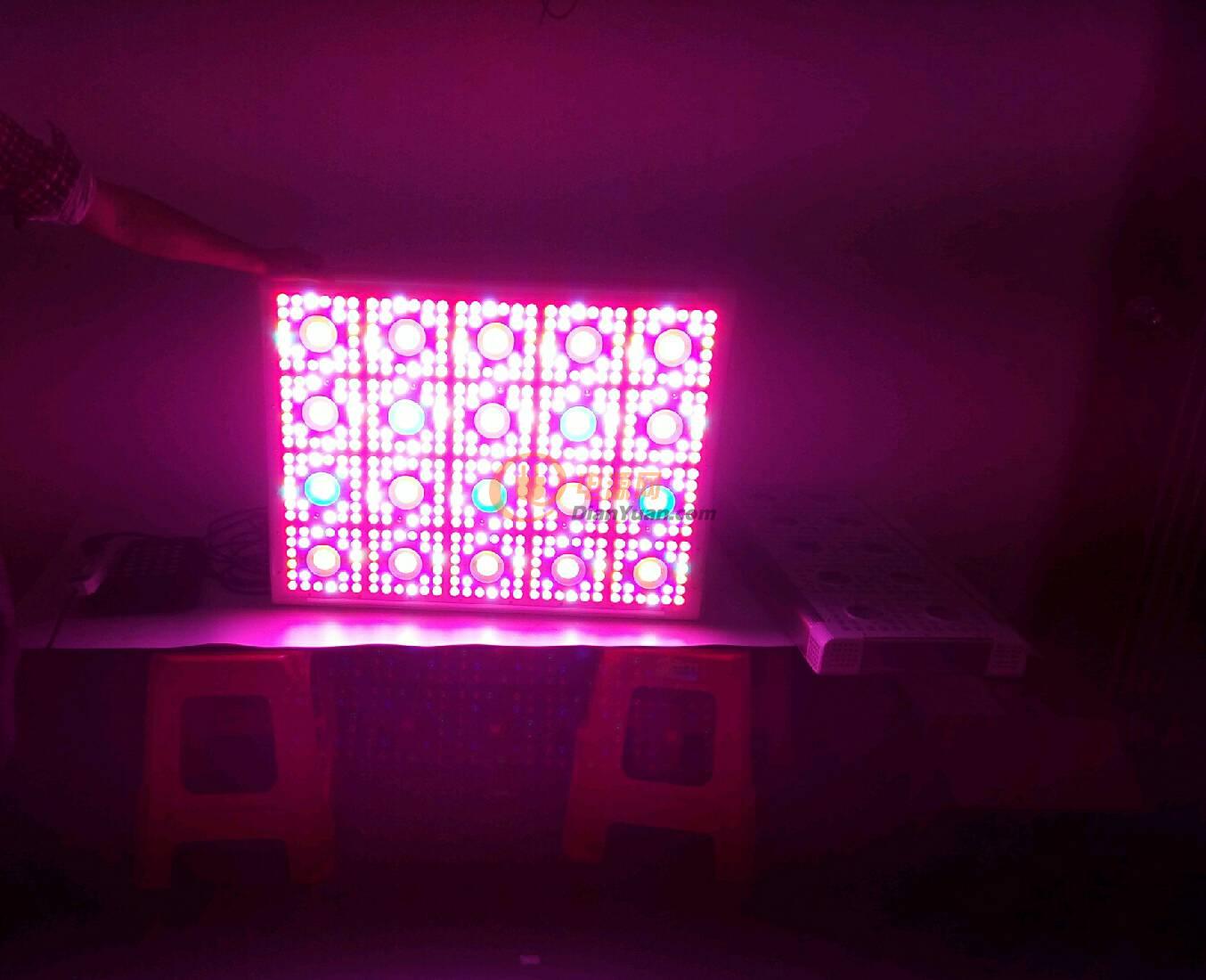

帶燈老化中ing

RCD鉗位電路設計
