下面兩組波形是兩個開關電源板上測的波形,都是反激式開關電源中開關管漏極的波形,輸入電源為25V,帶負載15Ω,兩個開關電源板的主要區別在變壓器,請大家?guī)兔Ψ治鱿逻@波形怎么差這么多。
第一組:
第二組

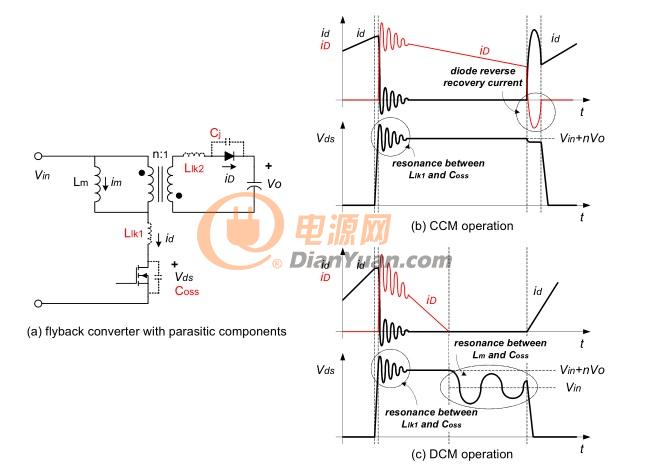

相當于這個地方的區別主要是漏感的影響??加氣隙試試

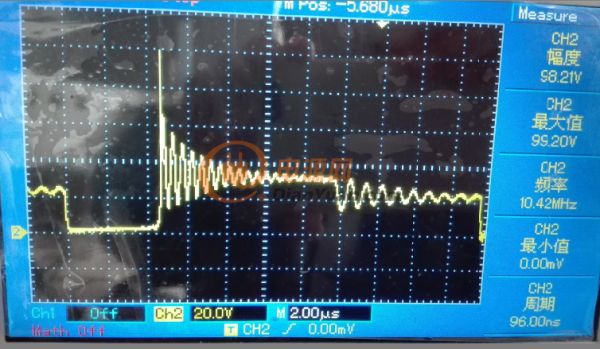

用紙墊的氣隙,假空載3.3KΩ下測試的開關管漏極波形。

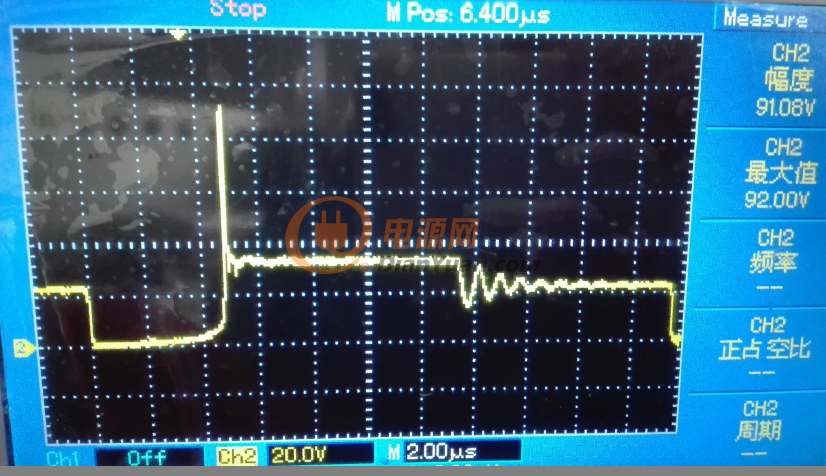

沒加氣隙前的波形為:
后面我去測試變壓器的電感量,確實加了氣隙后Lm電感量從 5.47uH變?yōu)?.68uH,而漏感加不加氣息都測不出來,估計是太小了。
這個資料的解釋真清晰,兄臺能否發一個完整的來學習學習,謝謝了
