1、VCC引腳
1.1、VCC-GND引腳,IC內部一般都會有個LDO,用于IC內部的供電。
參考IC的內部原理框圖。
還有的IC為了節省電源設計者的事情。在集成的MOSFET中增加一級穩壓源:如PI的IC。
1.2 VCC-GND引腳,IC內部一般都會有個穩壓管,用于保護IC內部的電路。
有的IC內部框圖里面有畫出來,有的沒有畫出來,但是在IC的資料里面有講。
所以看IC資料這個步驟很重要,很多的參數都可以通過IC資料里面找到。如圖:
1.3 VCC中增加的過壓、欠壓、低壓鎖定、高壓開啟。
也可以從相應的邏輯中看出對應的參數和實現的功能。
這顆IC也帶了高壓啟動腳,高壓啟動腳有個電流給VDD的電容充電,充到一定程度的時候就自動斷開減小損耗。
1.4 IC的工作電流、IC工作時開啟的門限電壓、工作后的VCC欠壓值組成IC的啟動時序,對應的不同IC用到的VCC電容容量也不同。
所以有的電壓開啟速度快,有的電壓開啟速度慢,都是跟這幾個參數相關的。
如果有客戶有很BT的要求,如0.5S內啟動,估計選IC時要先看看IC的相關資料,計算下是否可行,能否滿足要求。
2 GND引腳。這個做了幾個項目都知道相關的要求,不再贅述,主要是PCB layout時的注意事項。
有的IC有功率地和信號地2個GND,需要參考相應的IC設計資料來做處理。

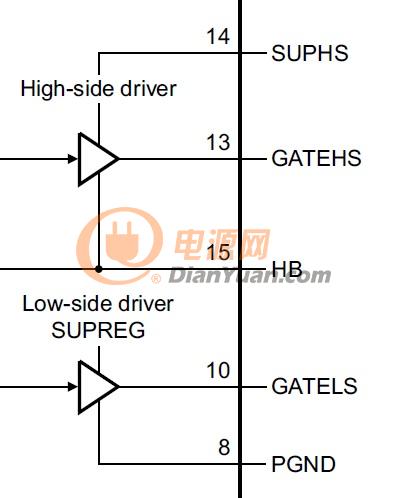

3 IC的gate引腳?;竟δ芫褪前l(fā)出PWM波驅動MOSFET。

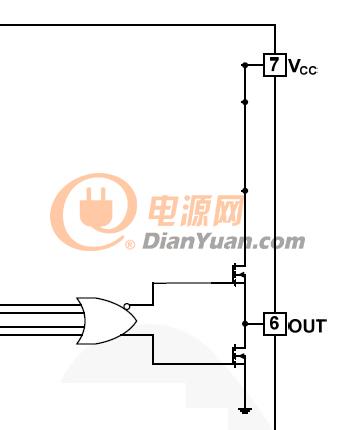

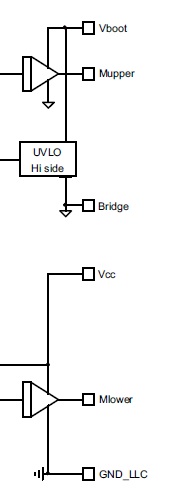

Driver引腳有個比較重要的指標,
current sourcing(0.6A)
current sink(1.2A)
這2個指標對應能夠驅動多少A的MOSFET。
或者可以外加一個電路給MOSFET快速放電。
Isense引腳,電流模式IC都會有的一個引腳。
用于做反饋、補償、保護等功能。
軟啟動也可以用外接電路改變Isense引腳的電路來設計。
過溫保護、過載、甚至可以用于調節環路。
首先是了解電路拓撲的原理,其次就是看老IC的資料,因為老IC(如3832,494,等)一般有中文版本。
新的IC比老的IC只是多點其他的功能,或者集成了一些功能,不用外圍電路來實現。
慢慢看懂IC內部的框圖,IC的大致功能也基本了解了。
等我把這個帖子寫完,電源IC的引腳也會講一大部分的。
