剛學電源,看了書還是不理解,希望各位幫我指點一下。

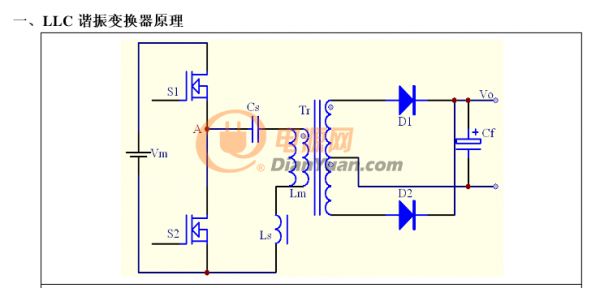

QQ圖片20160410194541

 1)〔t1,t2〕當t=t1時,S2關斷,諧振電流給S1的寄生電容放電,一直到S1上的電壓為零,然后S1

的體內二級管導通。此階段D1導通,Lm上的電壓被輸出電壓鉗位(這句話不理解,變壓器LM為什么會被鉗位,知道幫我說一下,謝謝。),

因此,只有Ls和Cs參與諧振。

全部回復(3)
正序查看
倒序查看
2016-04-11 08:37

這個時候,LM電壓等于變壓器原邊電壓,等于輸出電壓*匝比,所以。。。

0
回復
liwanxi
LV.2
3
2016-04-11 10:43
@417zhouge
這個時候,LM電壓等于變壓器原邊電壓,等于輸出電壓*匝比,所以。。。
謝謝您的回答,我就是看不懂LM,不參加,LS和電容振蕩他不用經過LM嗎?一直理解不了。
0
回復
2016-04-11 13:19
@liwanxi
謝謝您的回答,我就是看不懂LM,不參加,LS和電容振蕩他不用經過LM嗎?一直理解不了。
那你先了解下正激變換器里面的變壓器初級電感量,看懂了再來了解這個Lm。
