第一帖無人問津，只能再發一帖，逆變輸出波形失真問題！

IMG_20160413_212346

IMG_20160413_212333

麻煩再給解答下，逆變器用的高頻方案，前級推挽升壓到380V，后級H橋逆變通過LC濾波變換為220VAC，

目前的SPWM是20KHz，死區約1uS?，F(xiàn)在是開環狀態，我在母線上直接加了一個直流電壓然后逆變出來正弦波，

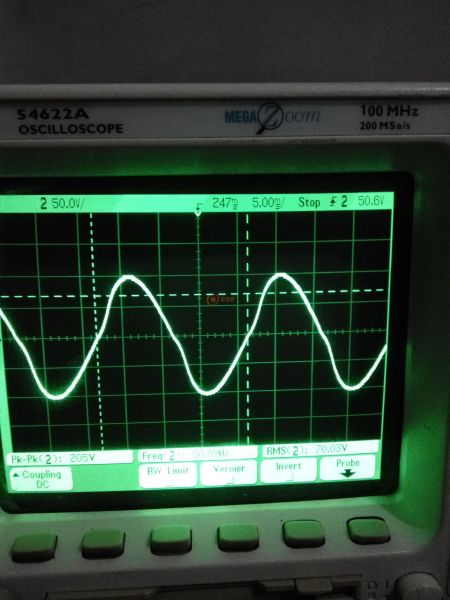

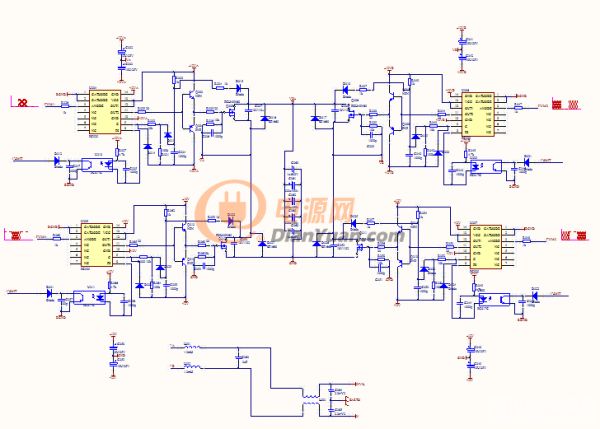

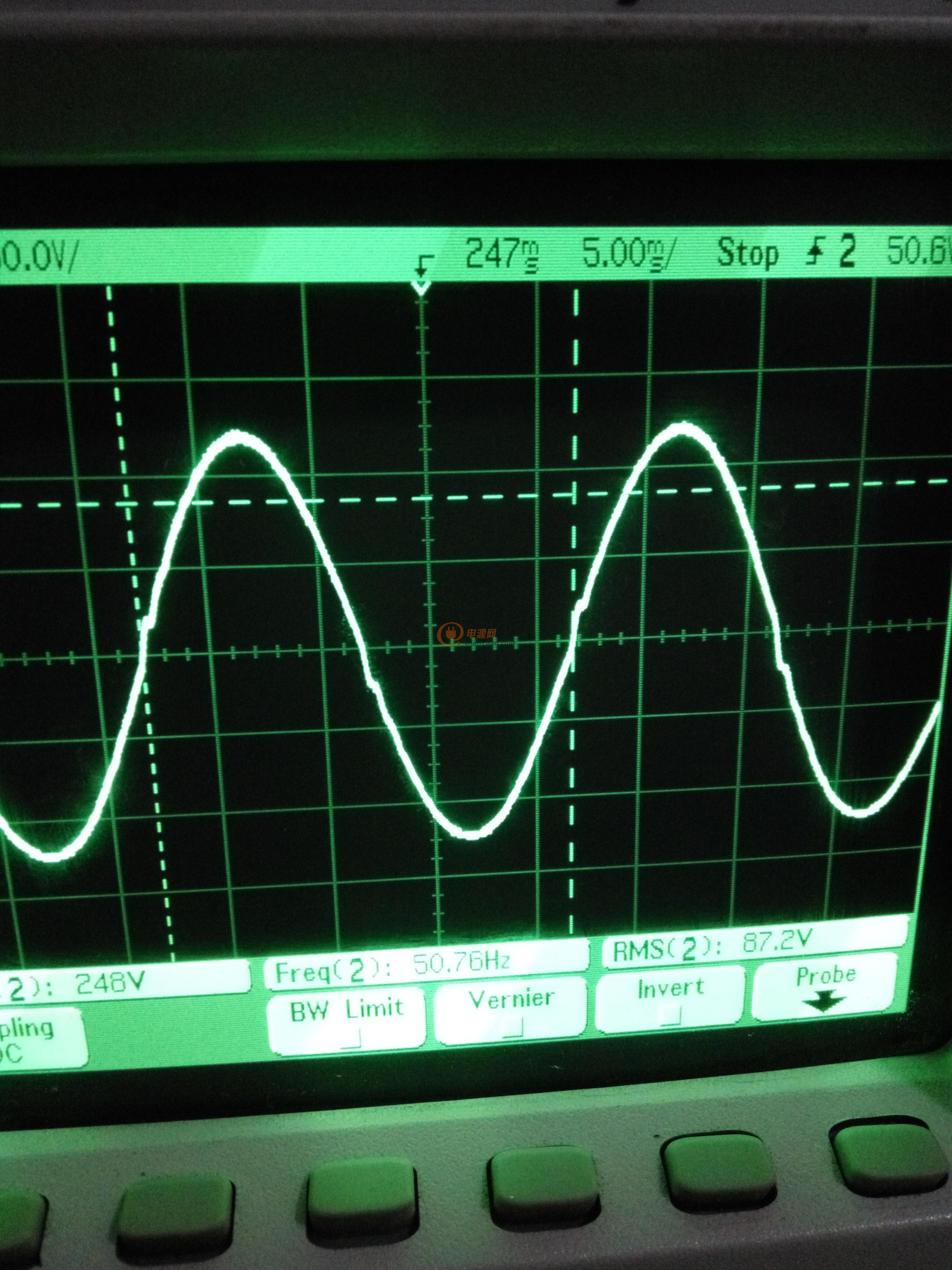

空載波形(圖1)還不錯，帶載(圖2，電流約8A)波形失真，下圖是逆變部分電路，驅動芯片用的是PC929

加一級KTC3205和KTA1273組成的推挽電路，濾波電感約1.2mH+1.2mH，電容約3uF。

101233jutp44sj5tpuitui

麻煩再次給解答下，不勝感激！?。?！

全部回復(7)
正序查看
倒序查看
dobetter
LV.7
2
2016-04-14 23:26
空載，帶載畸變都在過零處，估計是代碼問題，仔細對照驅動找找~
0
回復
2016-04-15 08:16
@dobetter
空載，帶載畸變都在過零處，估計是代碼問題，仔細對照驅動找找~
看過驅動波形，基本沒有出現丟脈沖的情況，不知道為什么帶載波形失真，如果驅動沒問題的話，應該是哪里的問題呢？同樣的SPWM和電感及電容值用在曾經的一款產品上沒問題，現在這款只是驅動芯片換成PC929，原來用的是TLP250
0
回復
2016-04-15 11:03
已經被添加到社區經典圖庫嘍
http://www.e-ticket.cn/bbs/classic/
0
回復
2016-04-15 13:50
@cmz86121361
看過驅動波形，基本沒有出現丟脈沖的情況，不知道為什么帶載波形失真，如果驅動沒問題的話，應該是哪里的問題呢？同樣的SPWM和電感及電容值用在曾經的一款產品上沒問題，現在這款只是驅動芯片換成PC929，原來用的是TLP250
改回原來的驅動看看是不是正常？
0
回復
dobetter
LV.7
6
2016-04-15 21:56
@cmz86121361
看過驅動波形，基本沒有出現丟脈沖的情況，不知道為什么帶載波形失真，如果驅動沒問題的話，應該是哪里的問題呢？同樣的SPWM和電感及電容值用在曾經的一款產品上沒問題，現在這款只是驅動芯片換成PC929，原來用的是TLP250

驅動是哪里的驅動？光耦前段？光耦后端？管子GS？

這種問題表現比較明顯，相對好找很多~

0
回復
2016-04-23 12:38
給你頂一下
0
回復
345295362
LV.6
8
2016-04-24 01:52
@dobetter
空載，帶載畸變都在過零處，估計是代碼問題，仔細對照驅動找找~
PC929被干擾，降低功率管開關的didt，問題也許就好了，設計不推薦用929，也許是芯片設計缺陷，didt稍大，就會干擾929，
0
