【2016年收編】BP9715B燈絲燈方案,支持單電壓全電壓,燈絲燈通用全球電壓

1.方案型號:BP9715B

2.方案品牌:上海晶豐明源

3.方案規格:SOT23-5

4.方案簡介:

BP9715B 是一款高精度LED 恒流驅動芯片。芯片工作在電感電流斷續模式,用于85Vac ~265Vac 輸入電壓的非隔離降壓型LED 恒流電源。BP9715B 芯片內部集成500V 功率開關,采用專利的高壓供電技術,無需輔助繞組的檢測和供電,芯片工作在固定頻率模式,只需要相當小的貼片電感就可實現5W 的高壓小電流方案,節約了系統的成本和體積。BP9715B 具有多重保護功能,包括LED 開路/短路保護,欠壓保護,芯片過溫保護功能等。BP9715B 采用SOT23-5 封裝。特點? 內部集成500V 功率管? 電感電流斷續模式? 固定頻率模式? 集成高壓供電功能? 寬輸入電壓? ±3% LED 輸出電流精度? LED 短路/開路保護? 芯片供電欠壓保護? 芯片過熱保護功能? 最大輸出電流可達70mA應用? LED 燈絲燈? LED 高壓小電流燈珠? 其它LED 照明

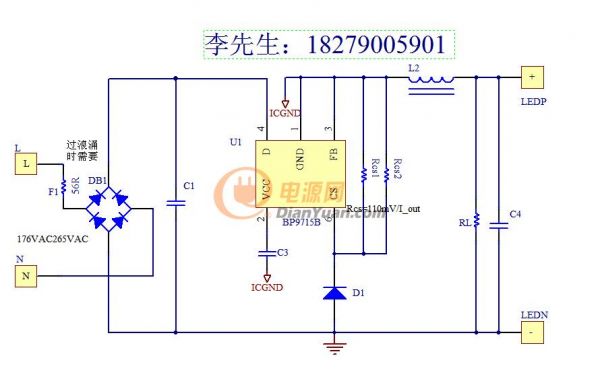

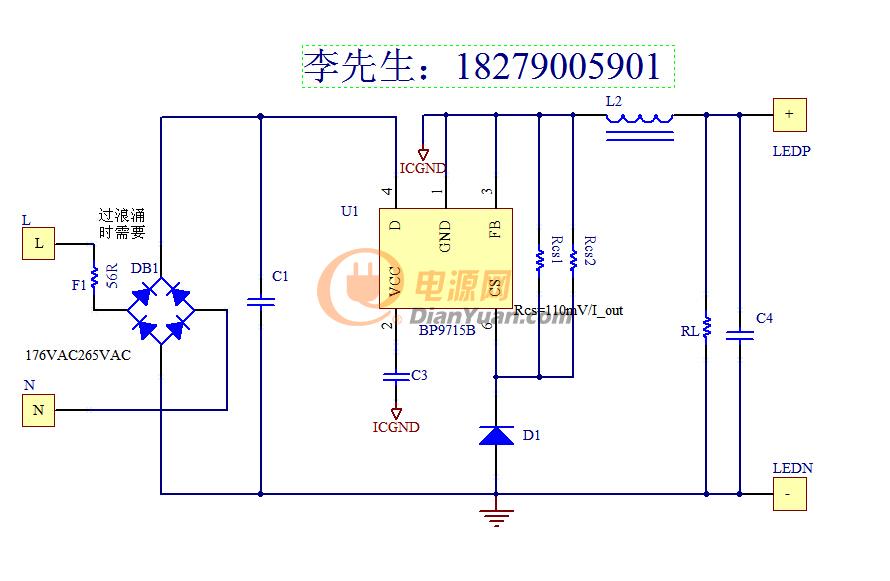

5.方案原理圖:

2

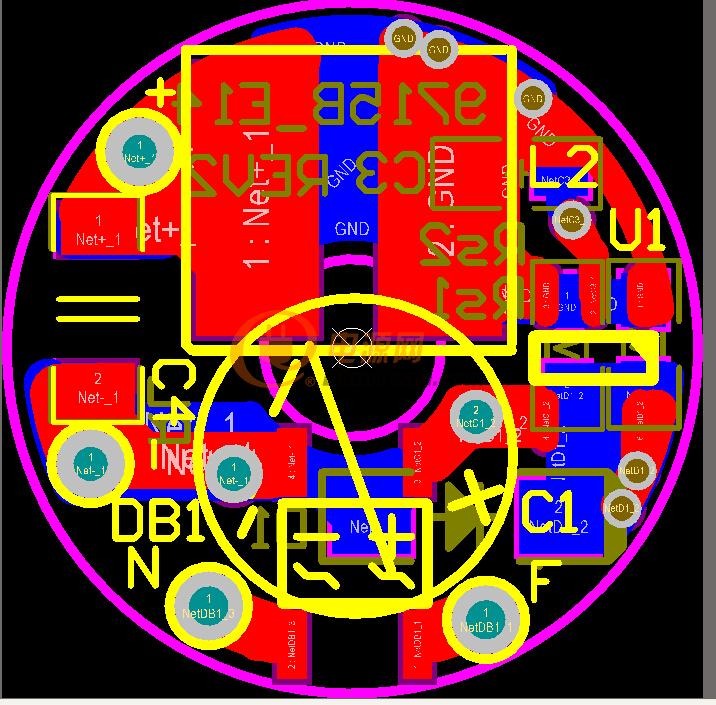

5.方案PCB

1

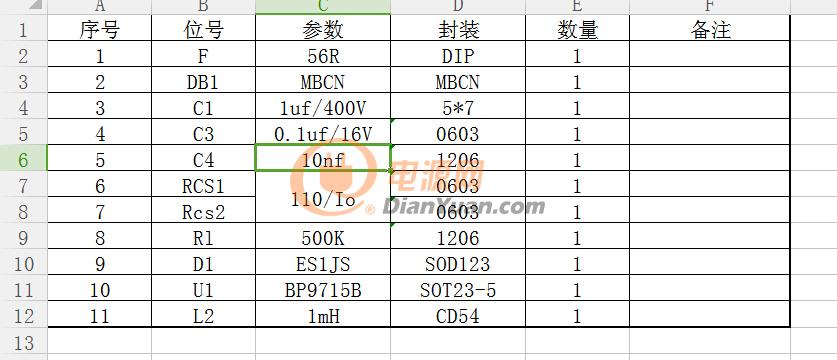

7.方案BOM清單:

3

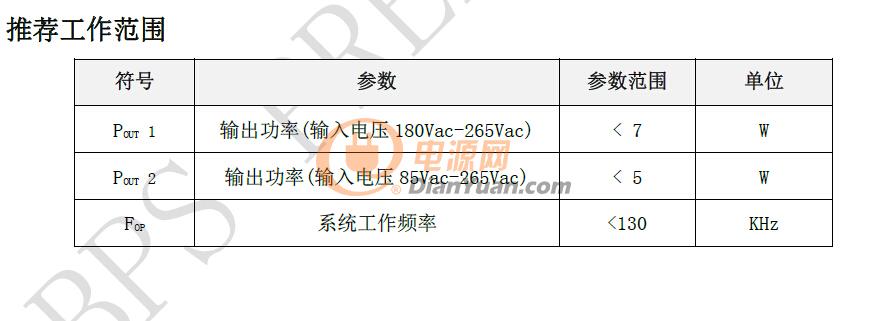

8.方案選型應用:

4

9.方案詳情請聯系

名片





全部回復(7)
正序查看
倒序查看
forest李
LV.9
2
2016-05-03 10:17

燈絲燈調光不調光的方案都有

0
回復
2016-05-17 15:48
方案已被收錄到2016年度方案索引
詳情查看:http://www.e-ticket.cn/bbs/1521121.html
0
回復
forest李
LV.9
4
2016-05-20 09:40
@forest李
燈絲燈調光不調光的方案都有

好方案盡在晶豐明源

0
回復
forest李
LV.9
5
2016-05-25 11:49

0
回復
forest李
LV.9
6
2016-05-30 10:18

非線性恒流。。。。

0
回復
forest李
LV.9
7
2016-06-06 13:19

燈絲燈調光

0
回復
forest李
LV.9
8
2016-08-19 23:11

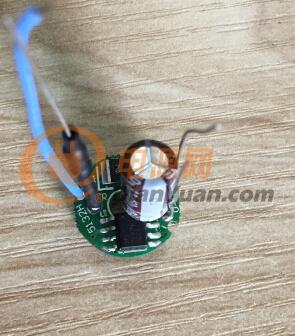

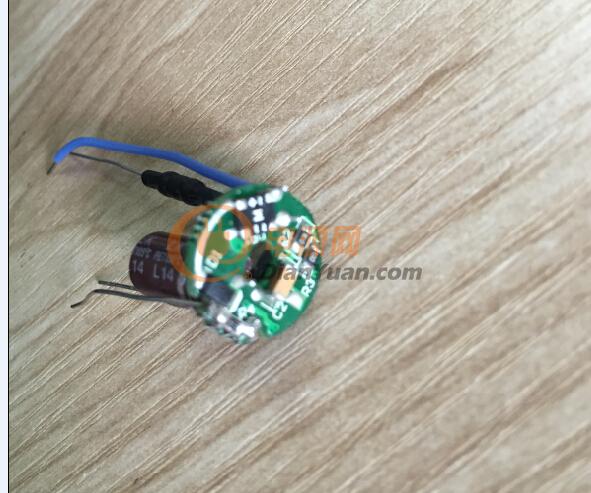

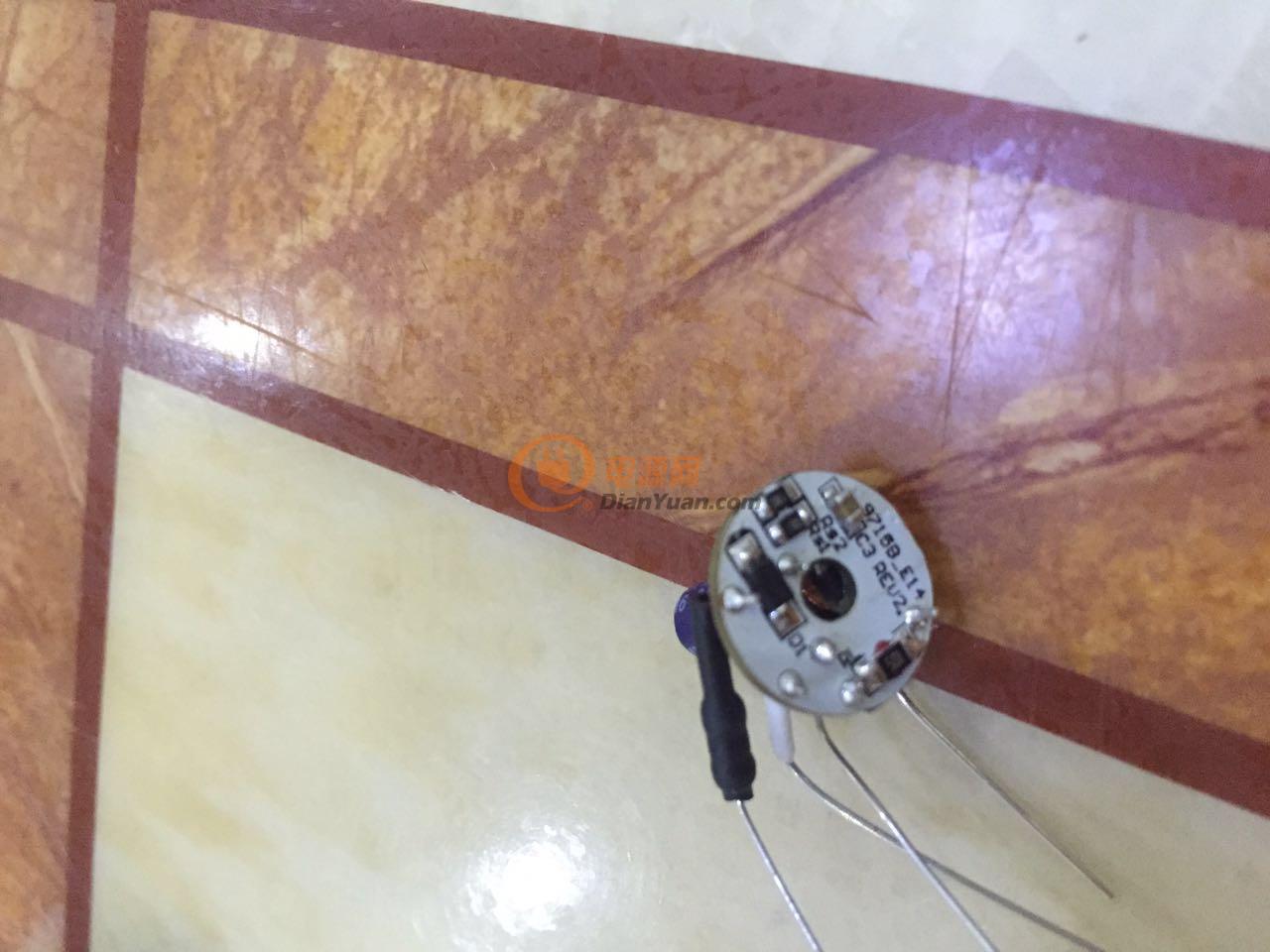

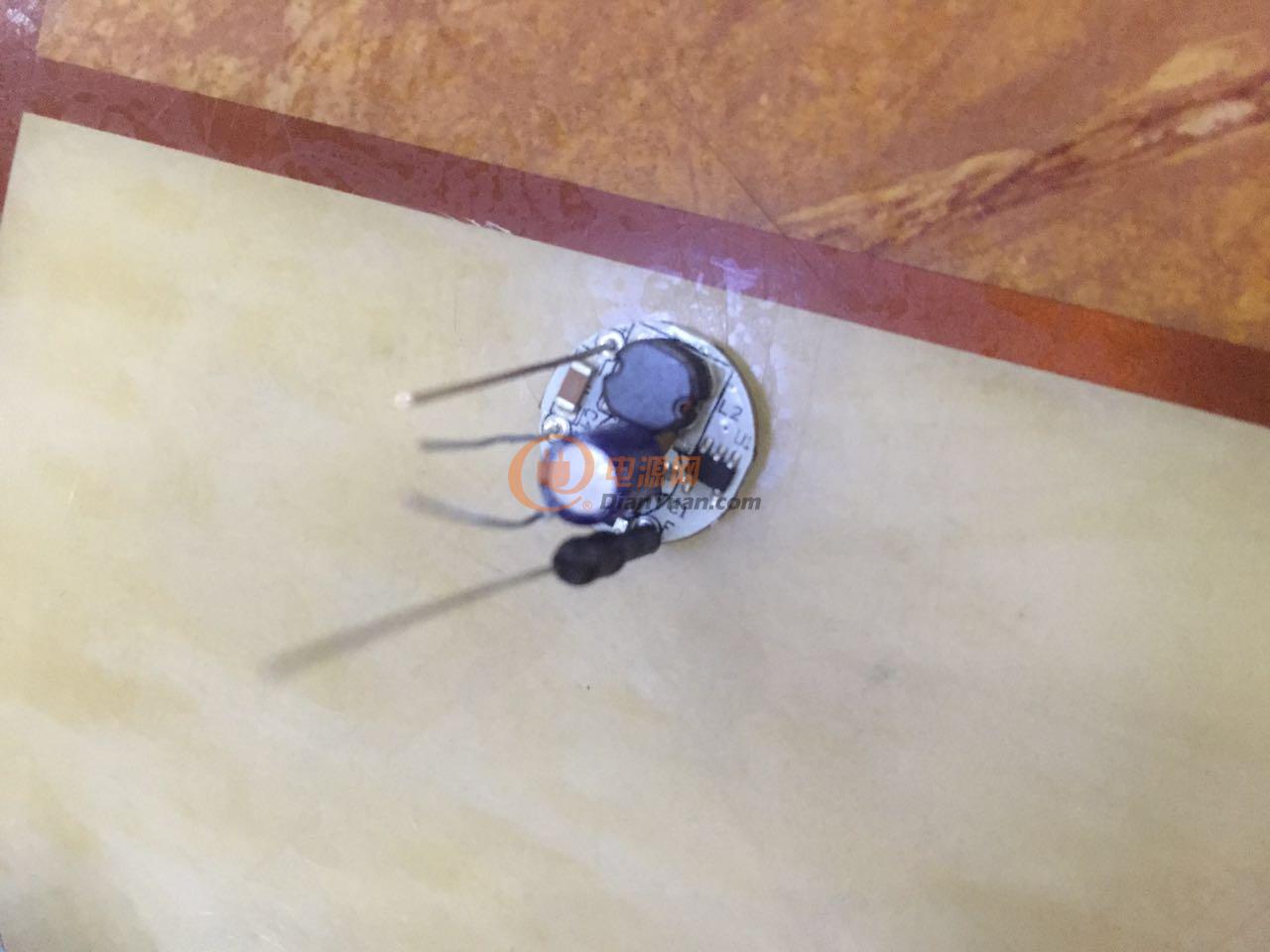

BP 9715B 樣機展示
