用HLQD1502模塊制作的LED電源是一個單端反激電壓/電流變換器
HLQD1502恒流電源驅動模塊制作的LED恒流開關電源，簡潔易制，性能優良，適合電子技術力量不強的LED燈企業自行生產。HLQD1502恒流開關電源驅動模塊內部集成了恒流開關電源的MOS管驅動，軟啟動，輸出電壓、電流檢測與控制，以及各種保護電路，以此模塊為核心控制器制作恒流開關電源，與傳統方案相比外圍電子元器件少，生產工藝簡單，生產線上成品率高，電源產品性能好，可靠性高，體積小，成本低。HLQD1502恒流電源驅動模塊是一個5腳元件，尺寸13x12x6mm，圖1是模塊底視圖。模塊引腳功能如下：

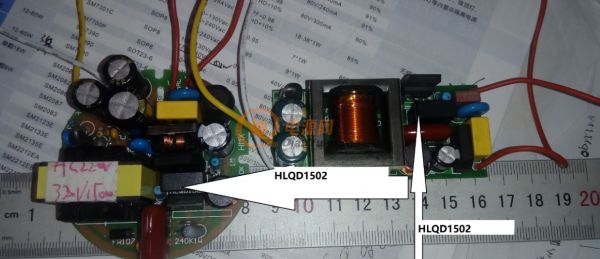

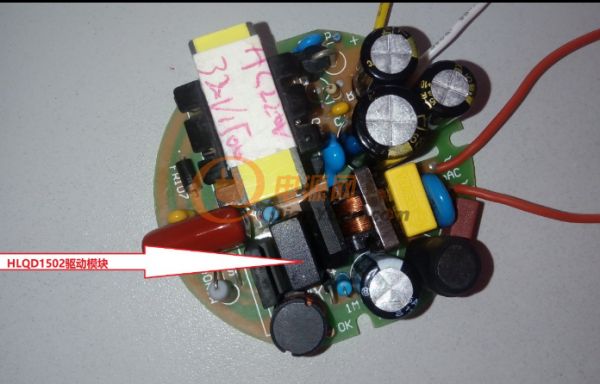

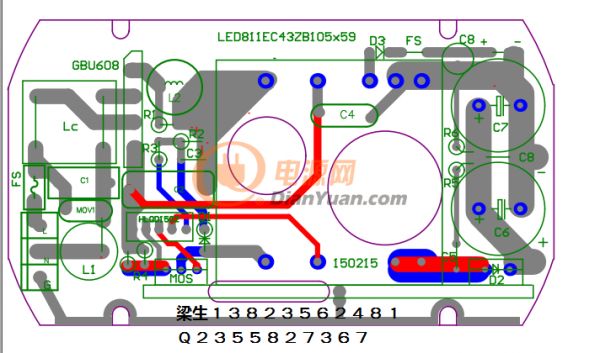

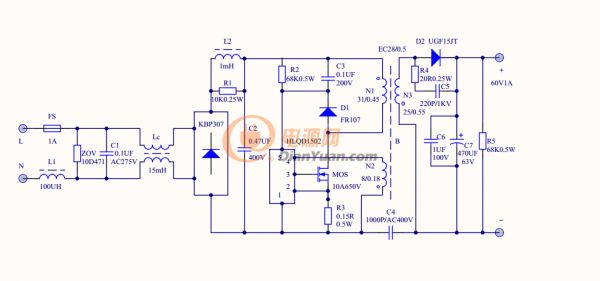

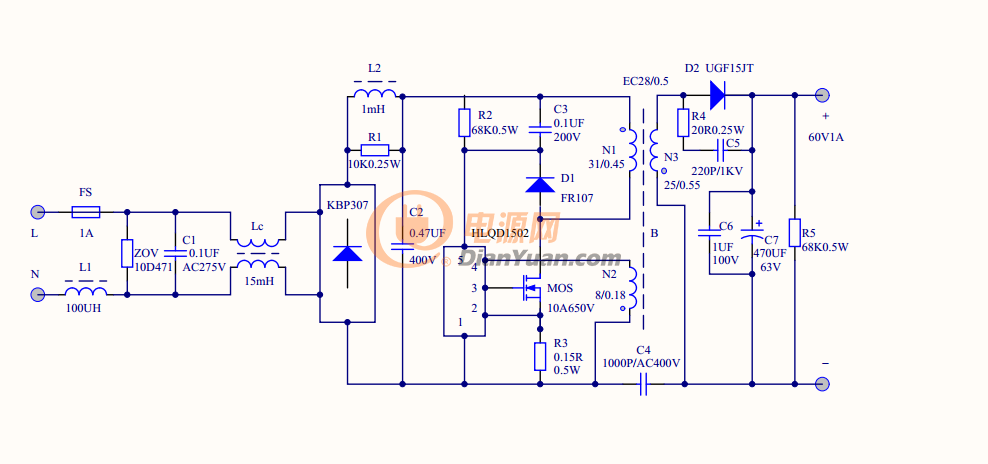

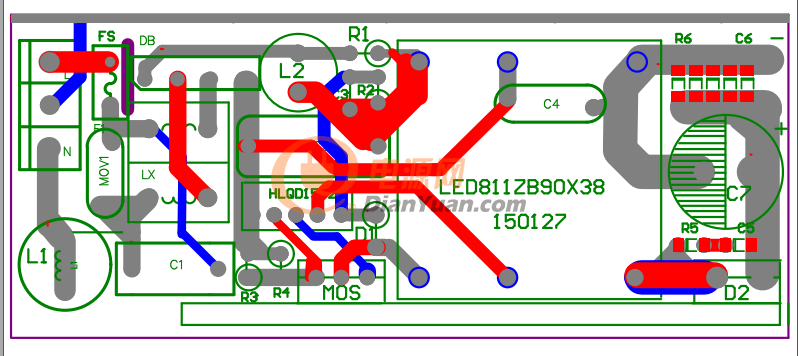

腳地線；2腳初級峰值電流檢測；3腳MOS管驅動；4腳反饋信號及模塊供電輸入；5腳啟動供電。以此模塊為核心控制器件制作的恒流電源具有以下特點：1、市電寬電壓輸入，負載寬電壓工作，穩定性好。2、高功率因數，低輸入電流諧波，符合安規要求。3、原邊檢測控制輸出電流電壓，結構簡單。4、臨界模式工作，逐脈沖電流限制，可靠性高。 5、輸出短路、開路保護，反饋開路保護，過熱保護 。圖1 模塊底視圖 HLQD1502模塊可用于制作10—200瓦的恒流電源。如用EC28磁芯制作變壓器做輸出60V1A的抗雷擊，抗浪涌的室外應用（如路燈、廣告燈、裝飾投光燈等）恒流開關電源，包括變壓器在內元件數24個，電路板尺寸87×38mm，電源變換效率91%，功率因數0.97，輸入電流諧波小于15%。實際電路的原理圖及使用的元器件參數如圖2所示。如果用EC42的磁芯制作變壓器，可以做輸出150瓦室外安規標準恒流電源，輸出90V1.65A時變換效率約95%。電路板尺寸105x59mm。兩種電源的PCB板分別如圖3、圖4所示。用HLQD1502模塊制作的LED電源是一個單端反激電壓/電流變換器，和普通的手機充電器之類的單端反激電源相比有2點差別：1、輸入電流低諧波，對電網污染小。輸入的交流市電經整流后形成的單向脈動正弦波沒有用大電解電容濾波轉變成平滑直流，而是直接對單向脈動正弦波做反激變換，這樣可以使電源變換器的輸入電流波形跟隨輸入電壓的正弦波波形，減少輸入電流諧波成分，避免對電網產生諧波污染，影響電網的安全運行。2、原邊反饋檢測次級電壓，結構簡單，效率高。沒有使用光藕之類的隔離傳輸元件向原邊傳送次級取樣的誤差信號，而是直接在原邊的反饋繞組上間接的檢測次級輸出電壓，再由模塊內部電路做相應的運算處理產生控制信號調節主電路的占空比控制電路輸出能量，以穩定輸出電流并限制最高輸出電壓，簡化了電路結構，消除了電流檢測電阻功耗，提高了效率?；竟ぷ鬟^(guò)程：以圖2實際電路為例：接通市電后正弦波交流電經抗雷擊、抗浪涌電路限制尖峰后進入整流橋整流形成單向脈動的正弦波電壓，模塊5腳得到供電，經內部電路軟啟動延遲后在3腳輸出正電壓驅動MOS管導通，變壓器初級繞組N1產生反向感應電勢限制MOS管的電流增加速度，變壓器磁芯隨著電流的增加存儲能量，此時次級繞組N3、反饋繞組N2和初級繞組N1相位相反，N3繞組對輸出整流管產生負電壓，輸出整流管不通，反饋繞組N2加到模塊4腳的電壓也為負，保持模塊3腳高電位狀態。線性增加的初級電流經檢測電阻R3產生一個檢測電壓加到模塊2腳，當該電壓達到模塊內部的限定電壓時電路翻轉，模塊3腳對地導通，MOS管截止，初級繞組N1感應電壓反向，次級繞組N3感應電勢也隨之反向，輸出整流管D2導通，存儲在變壓器內的能量向負載傳輸，同時反饋繞組N2上的感應電壓也反相，對模塊4腳提供一個和次級繞組N3成比例的電壓為模塊內的控制電路傳遞次級電壓參數信號，經模塊內部電路運算處理后產生控制信號調整MOS管導通脈寬，該繞組同時為模塊提供工作電壓。變壓器的漏感能量經吸收二極管D1輸送到吸收電容C3上再由吸收電阻R2和驅動模塊共同消耗。變壓器磁芯中存儲的能量傳輸完之后次級繞組N3感應電壓消失，反饋繞組N2感應電壓也消失，模塊內部觸發器電路翻轉，3腳再次輸出高電位形成下一個驅動脈沖。幾個重要參數的設計原則1、設定變壓器初次級匝數比使負載電壓最高時變壓器次級繞組N3反射到初級繞組N1上的電壓在70—120V之間。此反射電壓實際上影響的是MOS管工作時的占空比，反射電壓取的越高占空比越大，MOS管的峰值電流越小，但MOS管的反峰電壓越高，要求MOS管要有更高的耐壓值。如圖2電路做60V1A輸出的60瓦電源，可用EC28磁芯做變壓器，磁芯中拄磨0.5mm的氣隙，N1繞組用0.45的漆包線繞31圈，N3繞組用0.55的漆包線繞25圈，
最高反射電壓：VFm=Vom÷N3×N1=65÷25×31=80.6V2、設定反饋繞組N2的匝數使負載電壓最高時變壓器次級繞組N3反射到反饋繞組N2上的電壓為20--21V。此參數限定了電源的最高輸出電壓。N2的反射電壓達到21V時電路就限制輸出，因而也就限制了N2自身電壓的進一步提高。。N2繞組取8圈，輸出電壓最高65V時反饋繞組N2上的最高電壓：Vfm=Vom÷N3×N2=65÷25×8=20.8V3、MOS管電流檢測電阻的阻值由下式計算：R=(0.125÷Io)×(N1÷N3) （Io為電源輸出電流）圖2電路MOS管電流檢測電阻：R3=（0.125÷1）×（31÷25）=0.125×1.24=0.15歐生產流程用HLQD1502驅動模塊制作恒流開關電源，
電路板上所有元器件都是插件元件，既適合大批量生產，也適合小批量生產。插完元件后過波峰焊或者錫爐浸焊，切腳機切腳，再經補修，目測沒問題即可通電測試。只要使用的元器件質量良好，插件無錯，經補修后確保沒有虛焊、連焊，通電即可正常工作。
