1.方案名稱：BP3122B：1、1-3瓦 250MA電源方案EE-10NP: PIN 3-1 0.15X135TSNS:PIN8-5 0.25X26TSL=1.8mH 電流調試電阻 RCS=2.3R
2、4-5W 250mA產品。EE-10NP:PIN 3-1 0.15X114TS ,NS:PIN 5-8 0.25X30TSL=1.5mH. 電流調試電阻 RCS=1.7R
3、BP3122 7W 250mA ，EE-16NP:PIN 4-1 0.25X165TSNS:PIN 7-5 0.4X31TSL=3mH, 電流調試電阻RCS=4.3R//4.3R.兩個并聯
完全替代SD6601S
2.方案名稱：BP9116A，BP9116B
3.方案規格：SOP8
4.BP9116B 是一款高精度原邊反饋的LED 恒流驅動芯片。芯片工作在電感電流斷續模式，適用于85Vac~265Vac 全范圍輸入電壓、功率5W 以下的反激型隔離LED 恒流電源。BP9116B 芯片內部集成650V 功率開關，采用專利的退磁檢測技術和高壓供電技術，無需輔助繞組的檢測和供電，使其外圍器件更簡單，節約了系統的成本和體積。BP9116B 芯片帶有高精度的電流采樣電路，同時采用了專利的恒流控制技術，實現高精度的LED恒流輸出和優異的線電壓調整率。BP9116B 具有多重保護功能，包括LED 開路/短路保護，欠壓保護，芯片溫度過熱調節功能等。BP9116B 采用SOP8 封裝。特點? 采用SOP8 封裝? 內部集成650V 功率管? 原邊反饋恒流控制，無需次級反饋電路? 集成高壓供電功能? 無需輔助繞組檢測和供電? 寬輸入電壓? ±6% LED 輸出電流精度? LED 開路/短路保護? 芯片供電欠壓保護? 過熱調節功能? 采用SOP8 封裝應用? GU10 LED 射燈? LED 球泡燈? 其它LED 照明

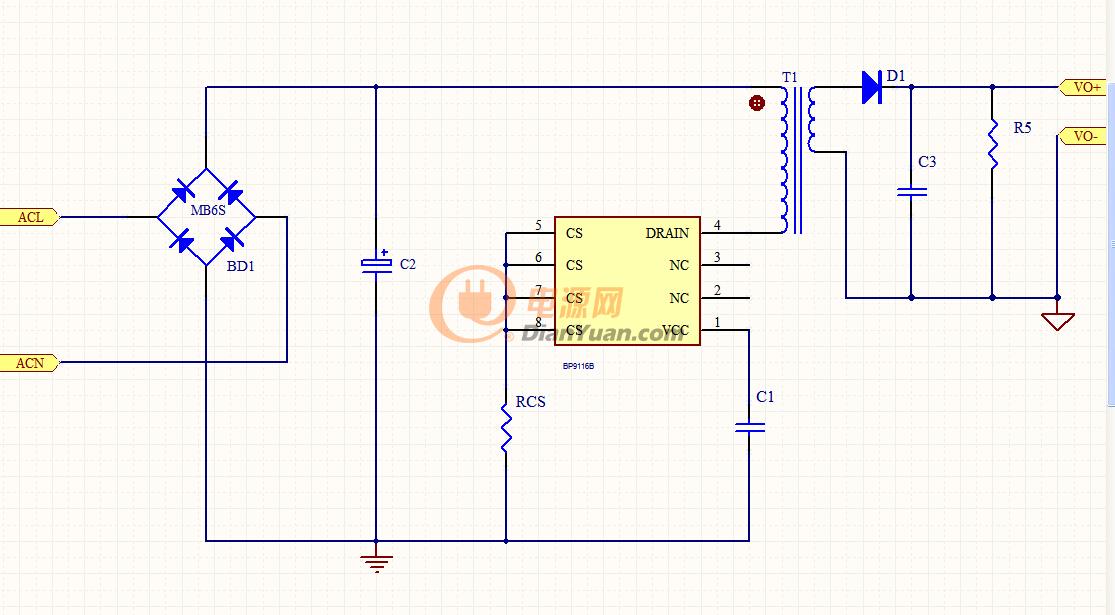

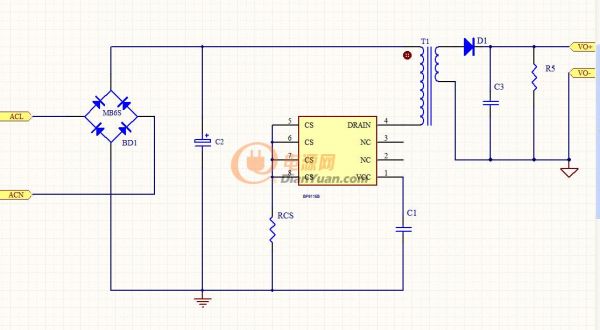

5.方案原理圖：

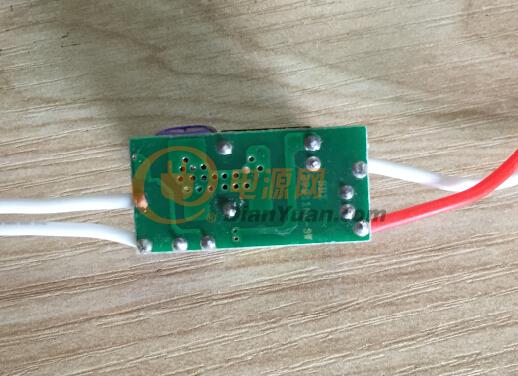

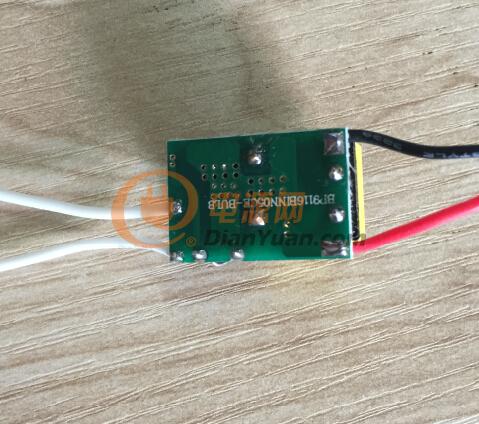

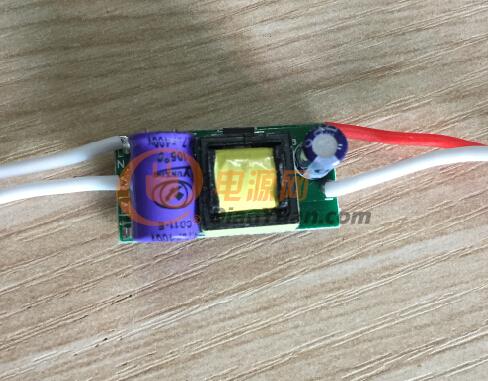

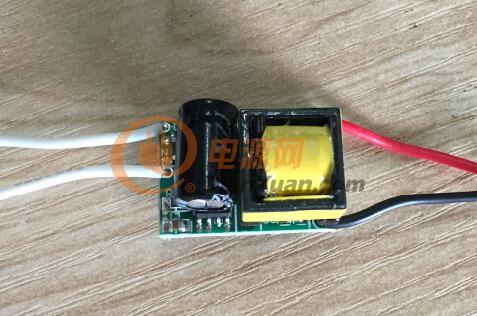

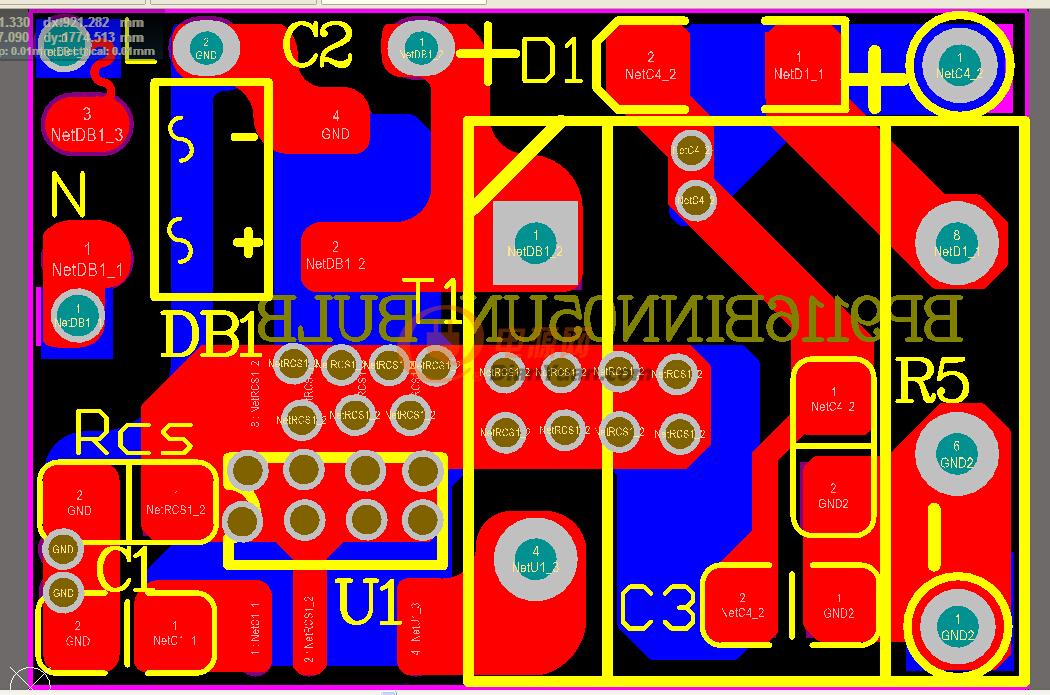

6.方案PCB

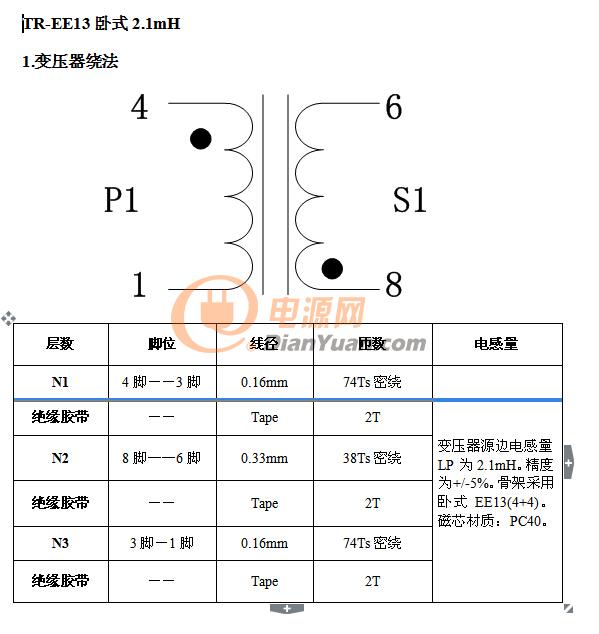

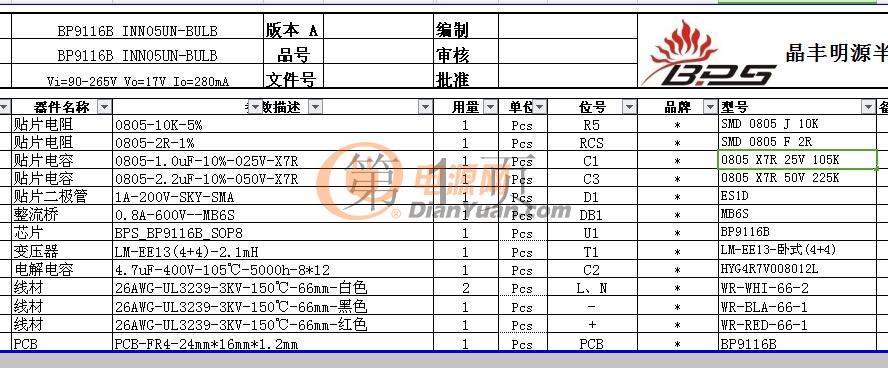

7.方案BOM和變壓規格書：
8.方案聯系人：
