用MT7990做60W 單級PFC 24V恒壓輸出 效率90%

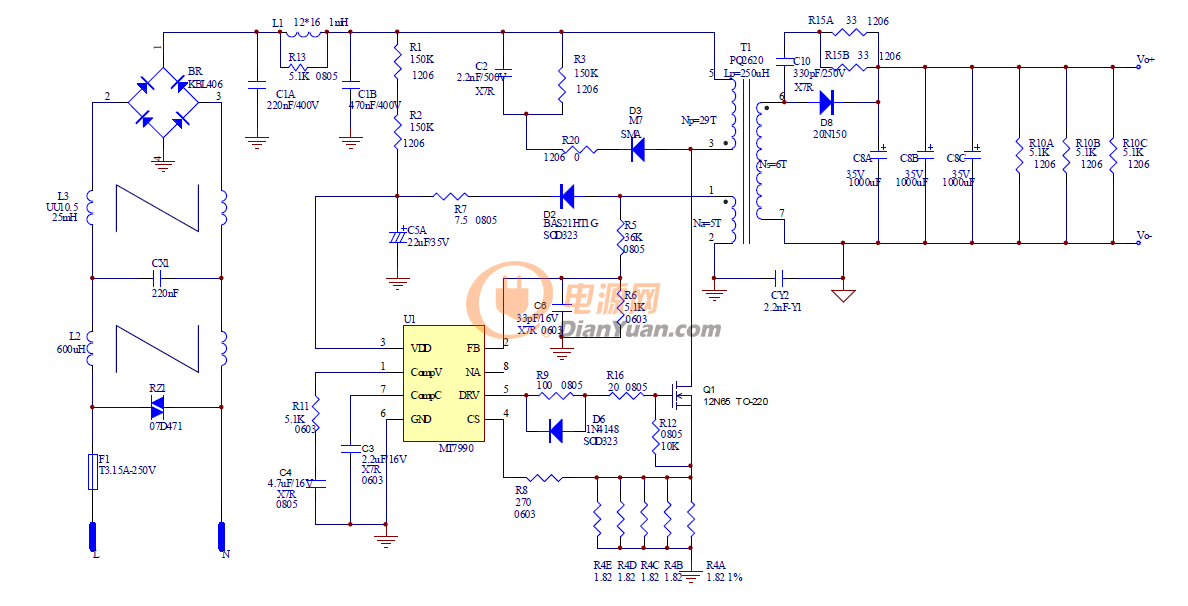

先上原理圖QQ截圖20160513141110

全部回復(59)
正序查看
倒序查看
2016-05-13 14:16
以往都是看別人發帖，第一次自己發，有點小緊張
0
回復
2016-05-13 14:18

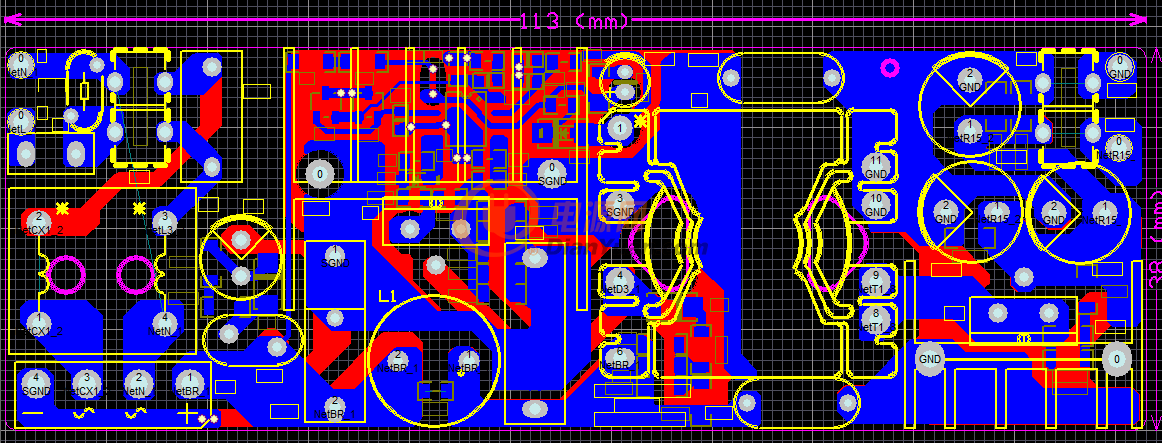

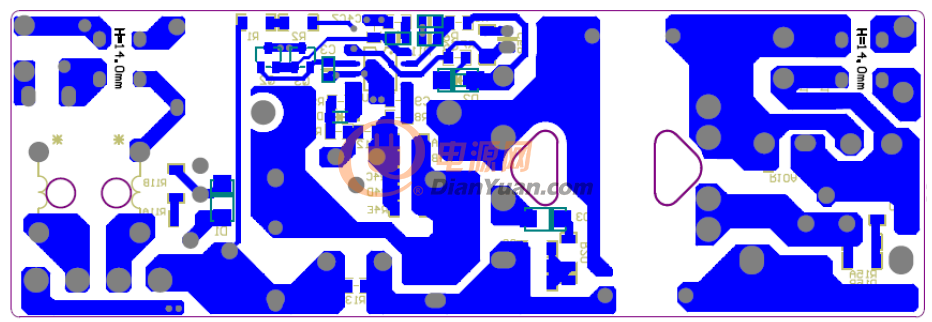

上PCB，雙面板

0
回復
2016-05-13 14:20
@20年前
上PCB，雙面板[圖片][圖片]

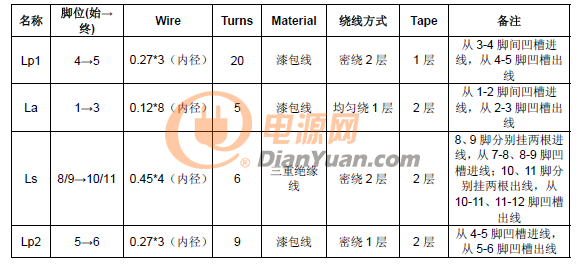

變壓器參數

0
回復
2016-05-13 14:22

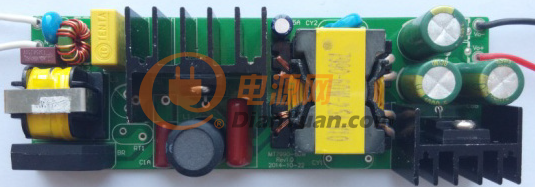

做好樣機

0
回復
2016-05-13 14:24

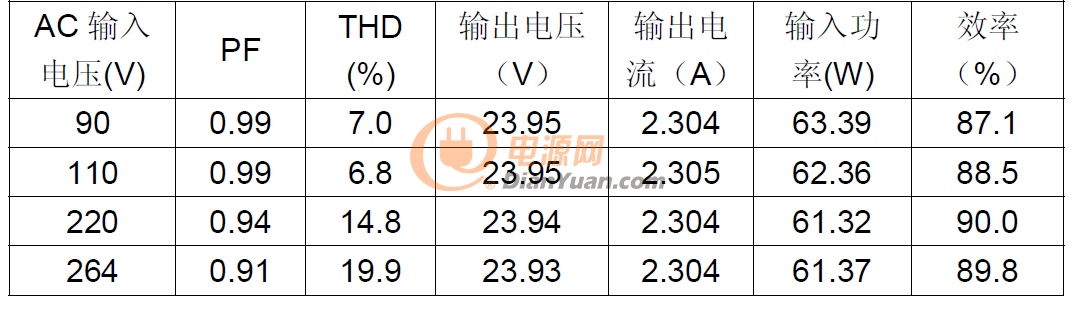

性能杠杠的

0
回復
2016-05-13 14:26
@20年前

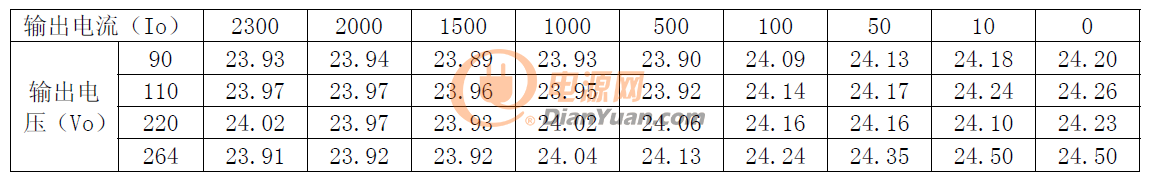

性能杠杠的[圖片][圖片]
變壓器用PQ2620
0
回復
2016-05-13 14:29

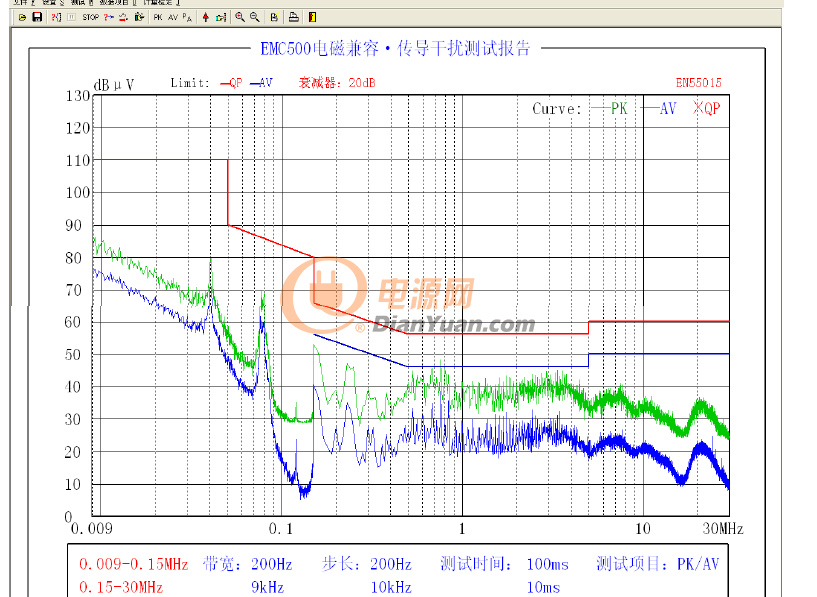

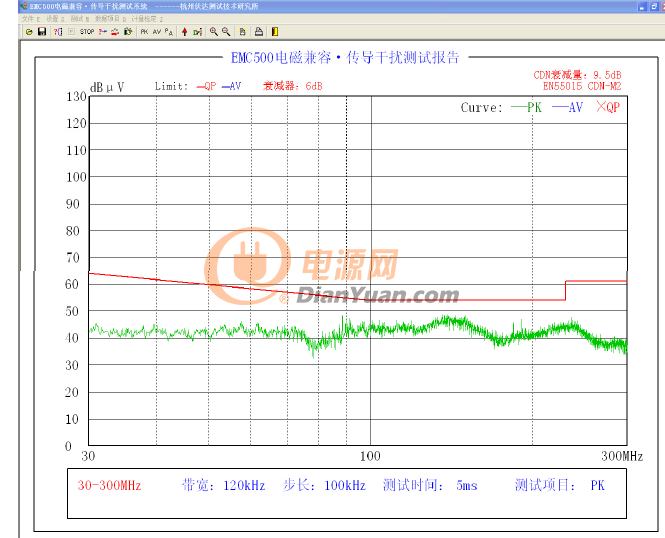

EMI余量大大的

0
回復
2016-05-13 14:33
@20年前
EMI余量大大的[圖片][圖片]

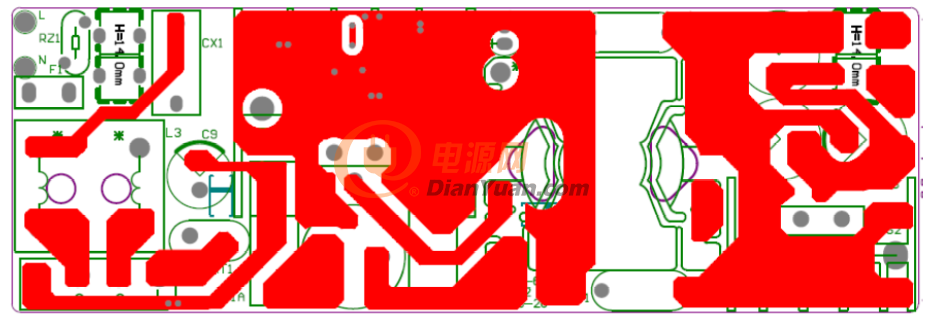

PCB

0
回復
2016-05-13 16:08
@20年前
以往都是看別人發帖，第一次自己發，有點小緊張

哈哈，緊張啥

先賞了，以茲鼓勵~~~~

0
回復
2016-05-13 16:21
@電源網-璐璐
哈哈，緊張啥先賞了，以茲鼓勵~~~~

第一次發帖就有打賞，這是一個美好的開始，謝謝。。。。

0
回復
2016-05-13 16:35
@20年前
第一次發帖就有打賞，這是一個美好的開始，謝謝。。。。

那必須噠~


掃一下二維碼，工作人員邀你進電源網官方微信群（技術我們是閑侃的，閑侃我們是認真的）


0
回復
linnil173
LV.3
13
2016-05-18 08:26
請問紋波電壓是多少？
0
回復
qq573600738
LV.3
14
2016-05-18 19:45
@20年前
性能杠杠的[圖片][圖片]

頻率多少？

0
回復
qq573600738
LV.3
15
2016-05-18 19:46
@20年前
變壓器參數[圖片]

變壓器是你自己設計的嗎？

0
回復
2016-05-21 13:42
@qq573600738
變壓器是你自己設計的嗎？

是的

0
回復
2016-05-21 13:43
@qq573600738
頻率多少？
最小頻率60K，最大100K
0
回復
2016-05-21 13:43
@linnil173
請問紋波電壓是多少？
恒壓輸出紋波3%以內
0
回復
DY652525
LV.3
19
2016-05-23 21:57
MT7990單級PFC做PSR架構恒壓輸出時空載和帶載之間的壓差去到多少V,這顆IC最大可以做多少W輸出。
0
回復
qq573600738
LV.3
20
2016-05-25 22:53
@qq573600738
變壓器是你自己設計的嗎？
怎么算的，最大占空比是多少，可以的話qq交流下，有個問題想請教。
0
回復
2016-05-26 10:12
這年頭還有人在搞單級PFC嗎？
0
回復
2016-05-30 12:55
@DY652525
MT7990單級PFC做PSR架構恒壓輸出時空載和帶載之間的壓差去到多少V,這顆IC最大可以做多少W輸出。
據我所知這顆IC可以做80W，滿載跟空載壓差5%左右，偏差跟輸出電壓有關，因?yàn)槭禽o助繞組檢測電壓的不是次級檢測
0
回復
2016-05-30 12:57
@qq573600738
怎么算的，最大占空比是多少，可以的話qq交流下，有個問題想請教。
哈哈，我算的時候是用他們的設計工具來算的，我把工具上傳一下你們下載吧MT7990-高PF-隔離電源-設計工具-Rev1.4-2016-01-21.xls
0
回復
2016-05-30 12:59
@shashameirenai9527
這年頭還有人在搞單級PFC嗎？
怎么跟我認知的相反啊，我覺得以前沒有單級PFC，都是用的兩級，現在技術強了小功率一般都是單級PFC了?。?/div>
0
回復
2016-06-24 18:47
@linnil173
請問紋波電壓是多少？
紋波大約10%，還需要進一步完善，前面還有很長的路要走，看到待機0.4W和輻射報告，我也是醉了，不過已經是進步了。
0
回復
spowermic
LV.4
26
2016-06-30 03:56
@20年前
怎么跟我認知的相反啊，我覺得以前沒有單級PFC，都是用的兩級，現在技術強了小功率一般都是單級PFC了??？
你頻率應該最低的時候都有60K吧，EMI好過嗎？
0
回復
2016-06-30 22:48
電流2A以上可以做到90%的效率確實不錯，我覺得所有的磁性元件以及mosfet和diode全部用的好管子把
0
回復
皖南stone
LV.2
28
2016-10-27 20:00
@20年前
以往都是看別人發帖，第一次自己發，有點小緊張
PDF手冊有么
0
回復
2016-11-03 14:45
@zhangning029
電流2A以上可以做到90%的效率確實不錯，我覺得所有的磁性元件以及mosfet和diode全部用的好管子把
士蘭微的MOS，變壓器PC44
0
回復
278216130
LV.2
30
2016-11-03 21:05
@20年前
士蘭微的MOS，變壓器PC44
能到全電壓80W輸出嗎？
0
回復
2016-11-10 11:58
@278216130
能到全電壓80W輸出嗎？

80W完全沒問題啊
