剛發完第一帖后看見“【我是工程師第二季】”有獎大賽，還沒等第一帖審核完成就迫不及待發第二帖，不求第一名，但求二等獎，哈哈！話不多說先講講我的高性能智能LED調光調色怎么個智能法：

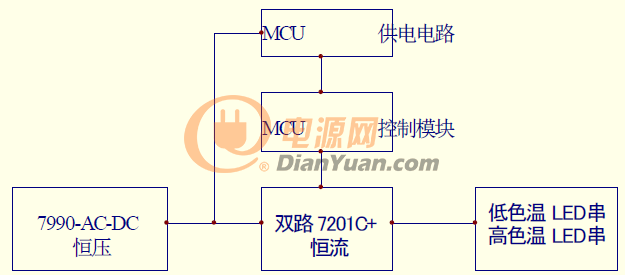

先上框架圖



本電路分兩級，前級AC-DC恒壓隔離輸出電壓為28V，最大輸出280mA左右(限流)，后級雙路恒流模塊輸出電壓均為24Vmax,恒流值為240mA左右；

第一路接色溫3000K 0.5W 2835 LED 2并7串；第二路接色溫6500K 0.5W 2835 LED 2并7串；

MCU供電電路采用輔助繞組，輸出約10V電壓，再接LDO，提供3.3V電壓給MCUMCU模塊將接收到的信號，通過兩路PWM，分別控制兩路高、低色溫LED負載工作，調節色溫和亮度；

MUC為藍牙BLE4.0 APP和遙控器控制PWM輸出的占空比。

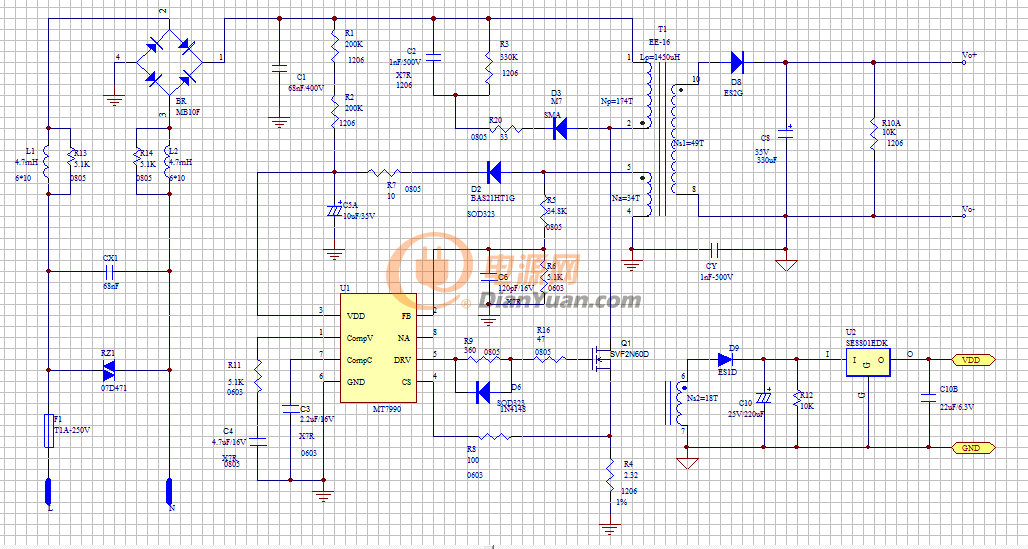

原理圖：

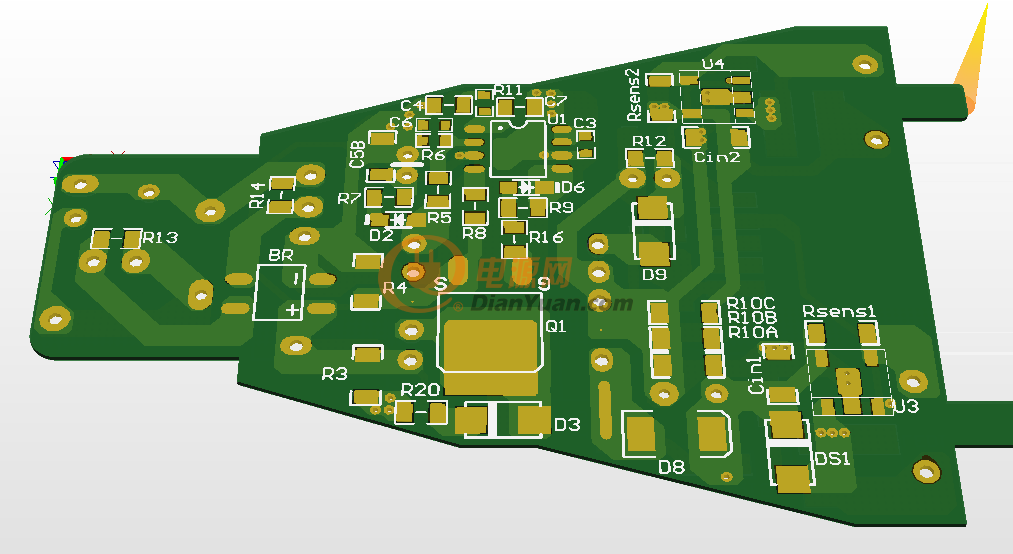

PCB雙面：

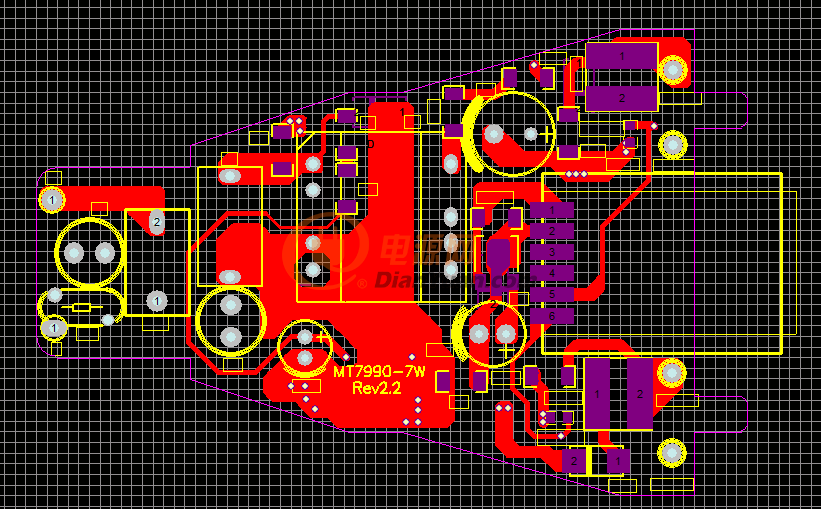

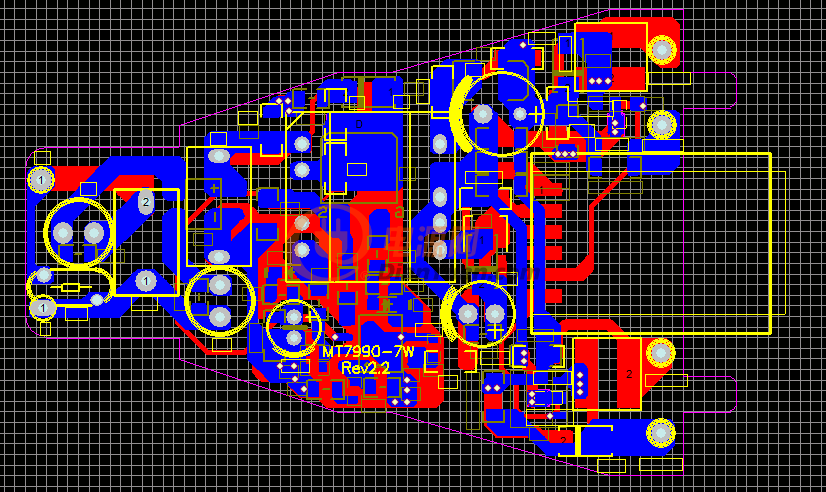

PCB頂層：

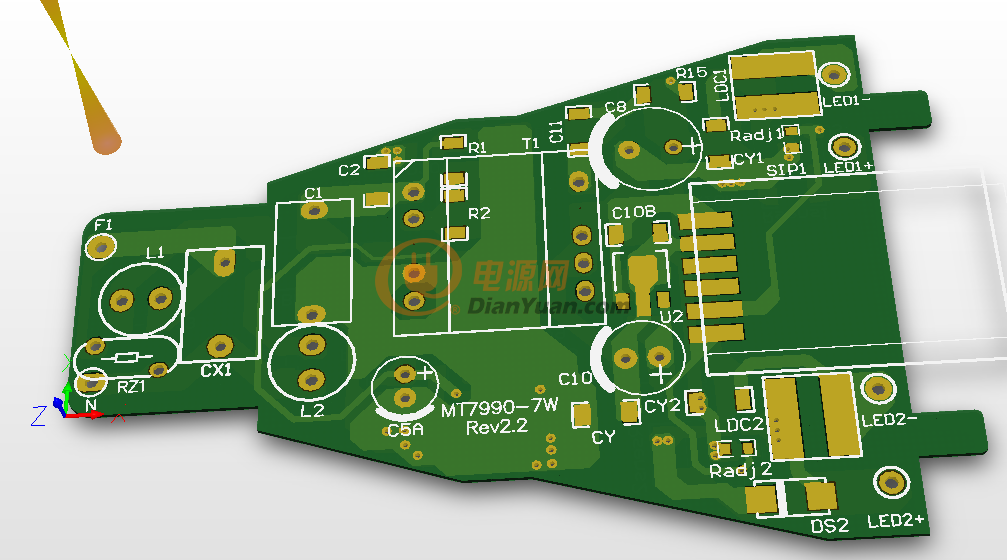

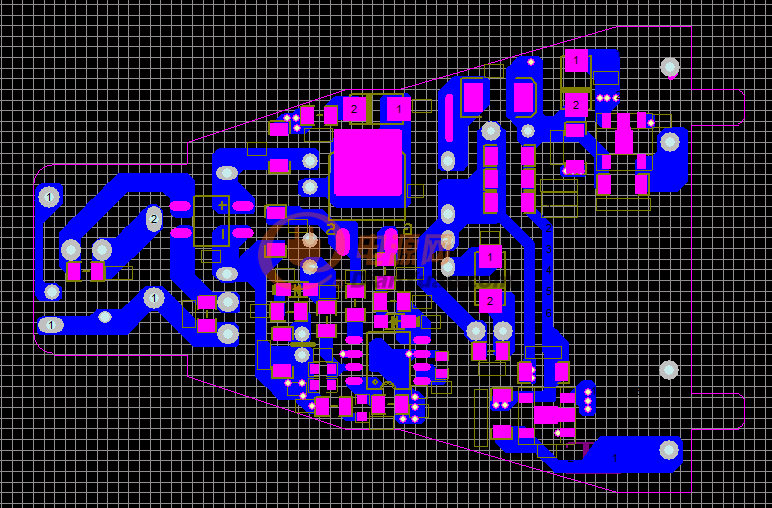

PCB底層：

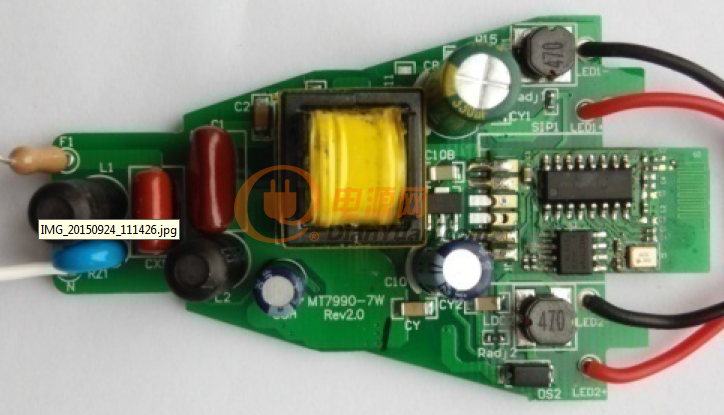

焊接完的實物圖：

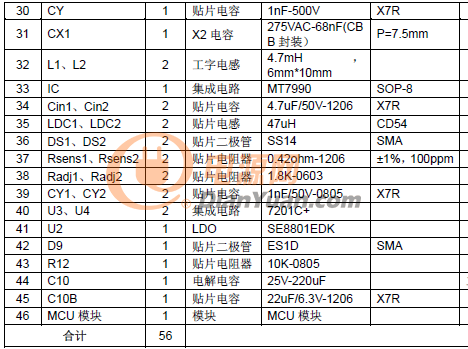

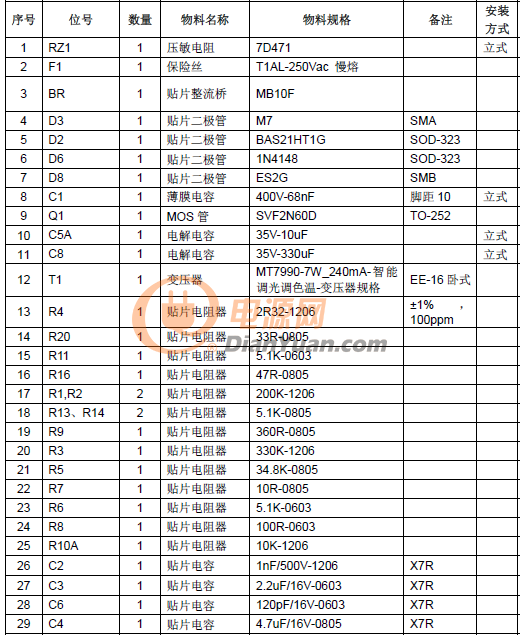

BOM表：

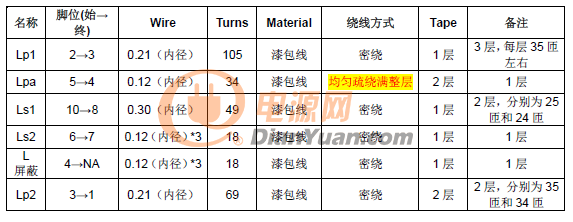

變壓器繞制方法：

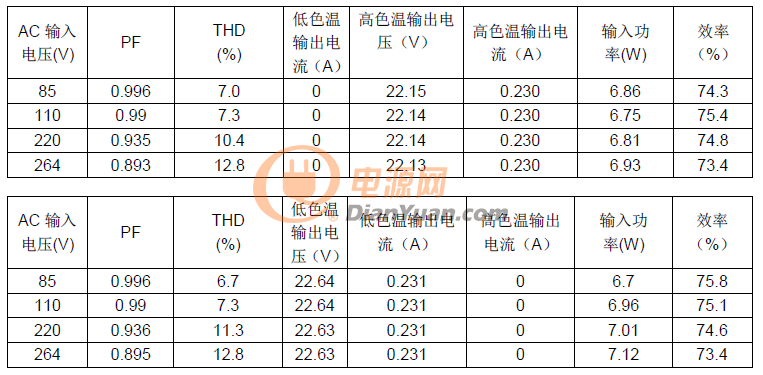

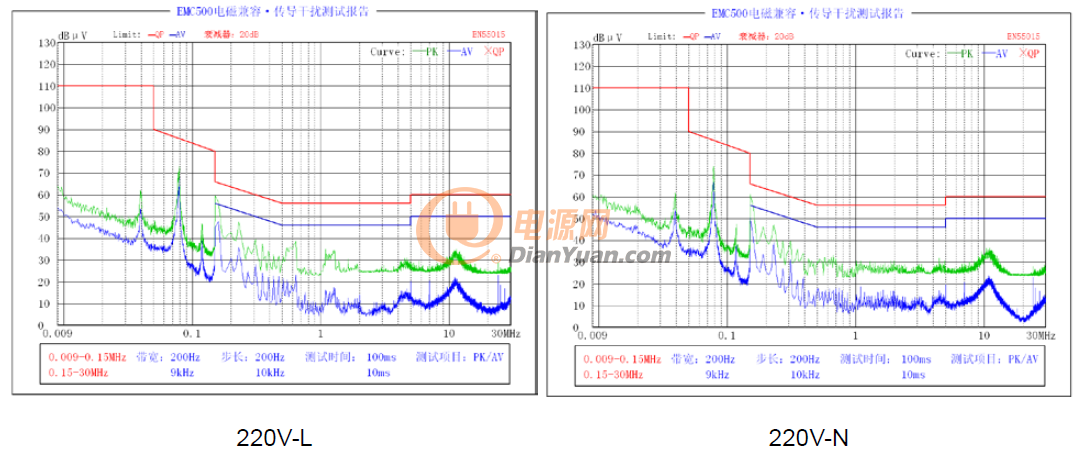

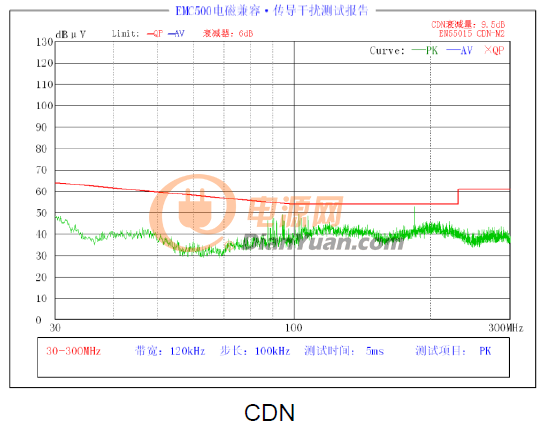

線性調整率、PF、THD、效率

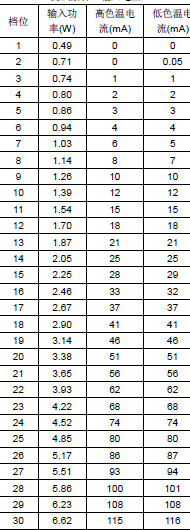

測試調光報告：

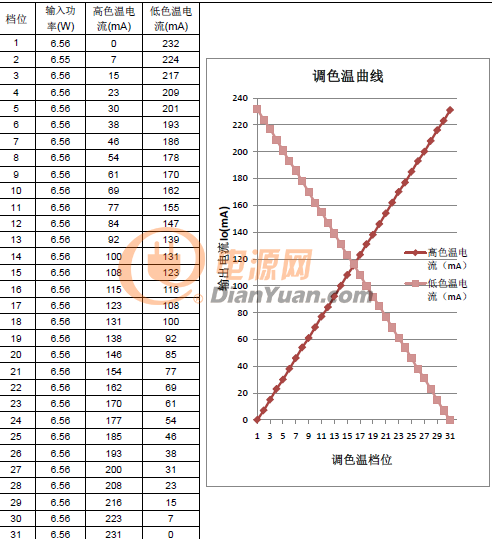

調色溫報告和曲線圖：
