cmg大師的精華帖《反激電源設計及應用之六:控制環路設計》整理貼見電源網鏈接：http://www.e-ticket.cn/index.php?do=tech_article_show&cate_id=&id=24505。補償電路、傳遞函數、波特圖見下圖，看過之后有以下疑問：

疑問1：

”8K處功率部分的增益為   -20* log(1225/33)+20* log19.4 = -5.7dB”，這個沒問題。

”8K處補償放大器增益應為5.7dB,  5.7-20* log( Fo/8)=0 ，Fo為補償放大器0dB增益頻率， Fo= 1/(2*pi*R1C2)=15.42， C2= 1/(2*pi*R1*15.42)=1/(2*3.14*19.4*15.42)=0.53nF 。”有些書上說先確定Fo（取穿越頻率Fc的1/3、1/4），再確定C2（R1根據Rb求出）。

                圖1  開關電源補償前傳遞函數

原文計算滯后相角“Phanse angle = arctan(8/1.225)-arctan(8/0.033)-arctan(8/33)= -22度.”

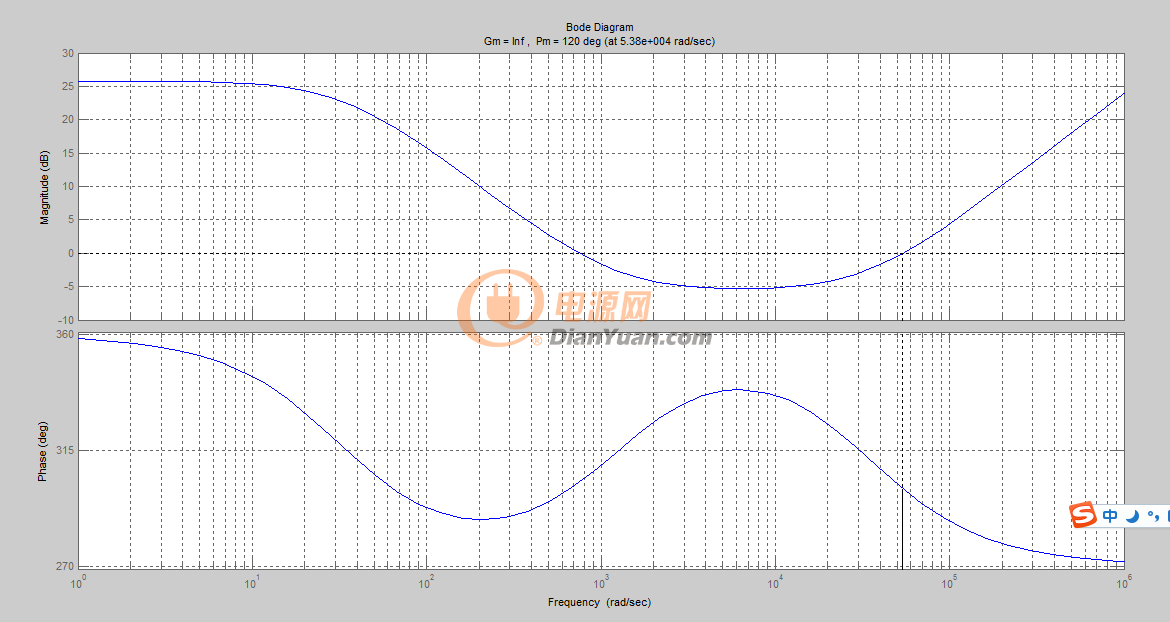

                       圖2 根據G(s)，自己繪制的波特圖。

疑問2：Matlab繪制G(s)波特圖見圖2，增益曲線與x軸有兩個交點，哪個才是穿越頻率Fc？

                                    圖3  開關電源補償前傳遞函數波特圖

                  圖4    補償電路，電容ESR較大，采用單極點補償，C1、R2未用。
