3842沒有輸出脈沖,請大神們指教一下下吖。

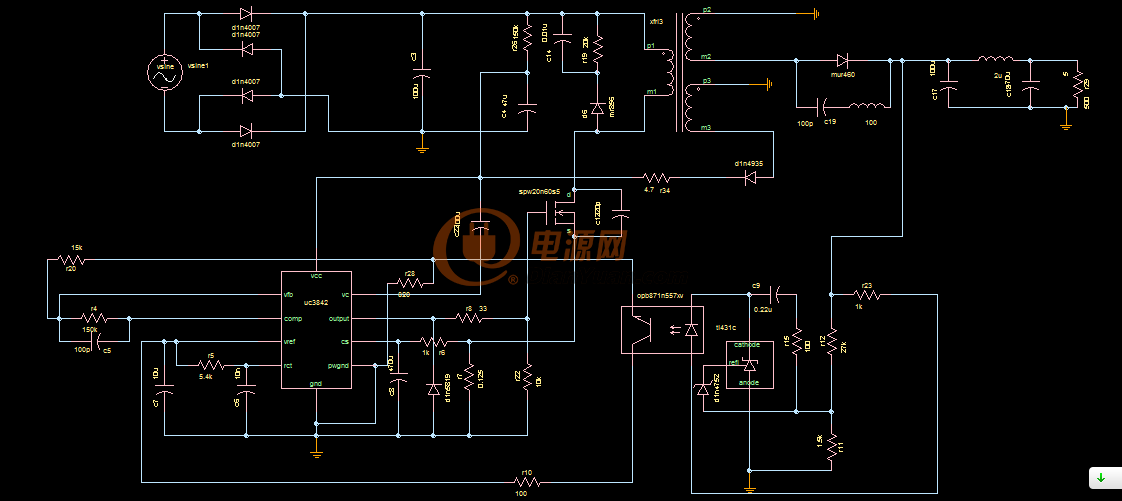

圖片1

目前是這樣接的電路,做的反激開關電源,220to48v直流。

用示波器看了下子,vcc有16v多,8腳有5v,2腳比2.5v大挺多,6腳只有微弱的電壓 幾乎為0 , 3腳是小于1v的,4腳也是有正常脈沖的。

所以我覺得問題是2腳,也就是光耦反饋的問題,

可是也不知道怎么改正,

請大家?guī)蛶臀疫梗?

謝謝你們。

全部回復(14)
正序查看
倒序查看
2016-05-23 18:10
431耐壓只有36v,不能用在48v上,串個穩壓管降壓吧。
0
回復
2016-05-24 10:04

幫頂嘍~~~


掃一下二維碼,工作人員邀你進電源網官方微信群(技術我們是閑侃的,閑侃我們是認真的)

0
回復
donutwy
LV.2
4
2016-05-24 11:50
@ymyangyong
431耐壓只有36v,不能用在48v上,串個穩壓管降壓吧。
謝謝你,剛剛加了,還是不行呢,
0
回復
2016-05-24 12:32
@donutwy
謝謝你,剛剛加了,還是不行呢,
加哪兒了?431各腳電壓多少?
0
回復
donutwy
LV.2
6
2016-05-24 12:55
@ymyangyong
加哪兒了?431各腳電壓多少?

0
回復
donutwy
LV.2
7
2016-05-24 12:57
@donutwy

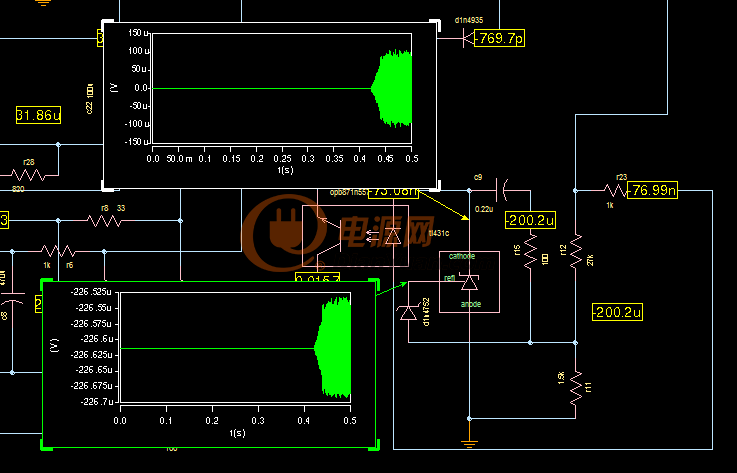

[圖片]

或者是變壓器的問題?

0
回復
2016-05-24 13:01
@donutwy
[圖片]或者是變壓器的問題?

穩壓管應該串在R23上,降低431的陰極電壓。

0
回復
WDSF
LV.3
9
2016-05-25 17:01
將光耦1,2腳短路再看
0
回復
2016-05-25 18:34
你可以試試測試tl431相連的光耦二極管的電流是否在10ma以內,這樣可以確定光耦是否工作,再看其他的。
0
回復
donutwy
LV.2
11
2016-05-26 10:42
@碧?;▓@
你可以試試測試tl431相連的光耦二極管的電流是否在10ma以內,這樣可以確定光耦是否工作,再看其他的。

先謝謝,然后這樣看來,是光耦就沒有工作是吧,疑惑的是這個變壓器沒有輸出電壓,我用的線性變壓器,

0
回復
donutwy
LV.2
12
2016-06-01 11:30
@donutwy
[圖片]先謝謝,然后這樣看來,是光耦就沒有工作是吧,疑惑的是這個變壓器沒有輸出電壓,我用的線性變壓器,
頂貼別沉,不然畢不了業了。
0
回復
2016-07-07 10:49
已經被添加到社區經典圖庫嘍
http://www.e-ticket.cn/bbs/classic/
0
回復
2016-07-07 10:56
@donutwy
頂貼別沉,不然畢不了業了。
呀,茲事體大啊~
0
回復
2016-07-07 11:29
@donutwy
頂貼別沉,不然畢不了業了。
穩壓管應該串在R23上,降低431的陰極電壓。
