關于圖騰柱的推挽，你知道多少

OJ~XYRU3SO4WN_9~SE4`2CT

1

5%1)0UTCLO_{DF](_0]NBQQ



 各位大神，最近做電路涉及到小功率MOS驅動電路的選擇，查了一下用得最多的就是倆個三極管組成的圖騰柱。但是網上答案參差不齊，現總結出幾種電路，大家?guī)兔Ψ治鲇惺裁床煌?？哪個是實用的？各有何優缺點？只是單純驅動MOS管，哪種方案最佳?

全部回復(14)
正序查看
倒序查看
2016-05-23 18:16
圖1、2的R2、R4是多余的。
0
回復
kindled
LV.4
3
2016-05-23 21:16
這兩個電路核心是一樣的，R2作用是低電平時有個雙重下拉的作用，R1損壞或者開路時，MOS管就相當于懸空，容易損壞。R4是輸出驅動電壓不足時增加的，比如R3的前端電壓只有5V，沒有R4時輸出只有4.4V左右，加上R4輸出到8V是沒有問題的，驅動MOS管的導通效果也不一樣了！
0
回復
2016-05-23 21:38
@ymyangyong
圖1、2的R2、R4是多余的。
你牛?。?！
0
回復
2016-05-23 21:39
@kindled
這兩個電路核心是一樣的，R2作用是低電平時有個雙重下拉的作用，R1損壞或者開路時，MOS管就相當于懸空，容易損壞。R4是輸出驅動電壓不足時增加的，比如R3的前端電壓只有5V，沒有R4時輸出只有4.4V左右，加上R4輸出到8V是沒有問題的，驅動MOS管的導通效果也不一樣了！
R2,R4   在功能上有沒有驅動能力強弱的區別呢？
0
回復
kindled
LV.4
6
2016-05-23 21:52
@小雞燉蘑菇
R2,R4  在功能上有沒有驅動能力強弱的區別呢？
R2在正常工作時是沒有作用的。只有在R1異常時才起作用。如果驅動電壓等于圖騰柱供電電壓時R4也是不起作用的，只是增加損耗。不同的電路有不同的場合，不同的場合又會設計不同的電路，這個看你怎么用，和應用有很大關系。
0
回復
2016-05-24 00:56
@kindled
R2在正常工作時是沒有作用的。只有在R1異常時才起作用。如果驅動電壓等于圖騰柱供電電壓時R4也是不起作用的，只是增加損耗。不同的電路有不同的場合，不同的場合又會設計不同的電路，這個看你怎么用，和應用有很大關系。
大神，謝謝了，我可不可以實際運用把R1去掉？我的板子就是這么做的
0
回復
kindled
LV.4
8
2016-05-24 09:29
@小雞燉蘑菇
大神，謝謝了，我可不可以實際運用把R1去掉？我的板子就是這么做的

你說的是R1直接短路使用的這個問題：輸出有沒有加限流電阻？加了是可以的，不加的話結電容大的話有可能會損壞IC。

0
回復
2016-05-24 12:00
@小雞燉蘑菇
你牛?。。圖片]
我只是覺得加R2、R4沒有意義。
0
回復
2016-05-24 15:05
@ymyangyong
我只是覺得加R2、R4沒有意義。[圖片]
確實，不過個人認為R2,R4應當是串接在推挽的輸出，即E極並聯後接R2/R4再至驅動的GATE
0
回復
2016-05-24 15:15
@kindled
你說的是R1直接短路使用的這個問題：輸出有沒有加限流電阻？加了是可以的，不加的話結電容大的話有可能會損壞IC。
實際上R2,R4去掉是可以正常工作的,我基本上都是直接這么驅動.
0
回復
2016-05-25 10:50
已經被添加到社區經典圖庫嘍
http://www.e-ticket.cn/bbs/classic/
0
回復
610860616
LV.5
13
2016-05-26 09:29

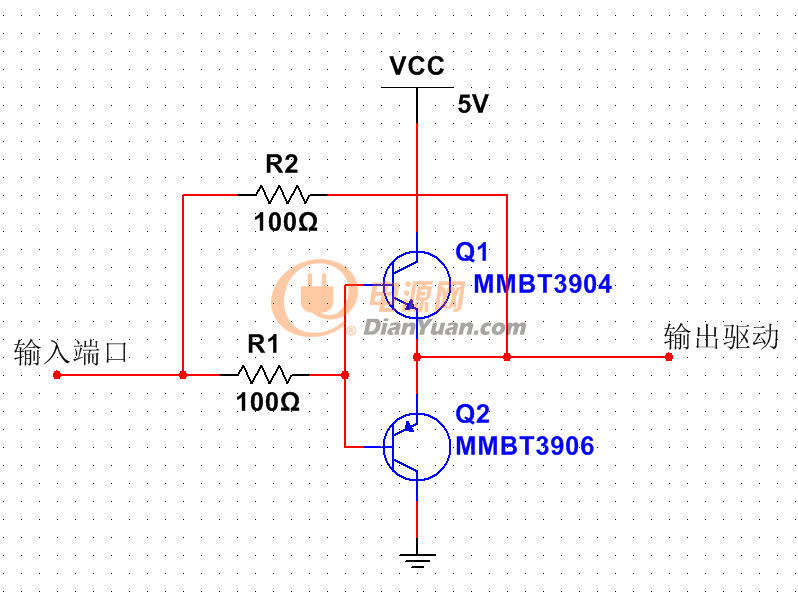

第一張圖 R2  的電阻，屬于正反饋，能讓Q1迅速飽和，低電平到來Q2截至，驅動輸出端電位可迅速通過R2將電平降低；我認為好處是經過這個電路的信號延時應該比較小，同時這張電路組合帶負載能力也比較強，。我個人認為，可以去做個實驗用示波器測試一下輸入和輸出的相位。

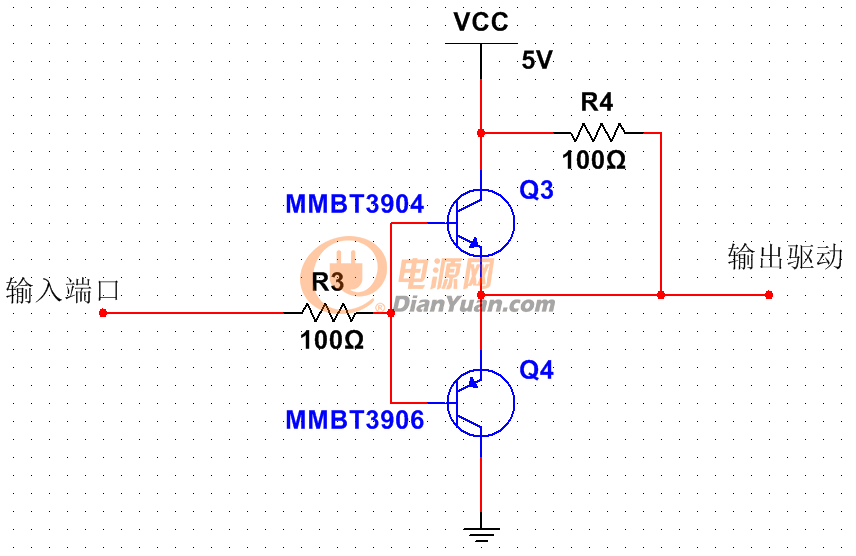

第二張圖我就覺得非常不合理，當驅動信號高電平到來時Q3導通此時R4并聯在Q3上，Q3的管壓降會降低。但是低電平到來后Q4導通，電源直接通過R4流過Q4，使Q4的Ic非常大，同時由于Q4導通也有管壓降，再由于R4阻值較小，故電流較大，會在Q4上產生比較大的壓降，會是輸出驅動信號不為0。這種電路還增加了Q4的負擔。

所以本人認為，第一張圖，可以用用，第二張圖，完全是瞎搞。

在下才疏學淺，喜歡瞎說，各位不要介意。

0
回復
johson4
LV.1
14
2019-07-25 16:45

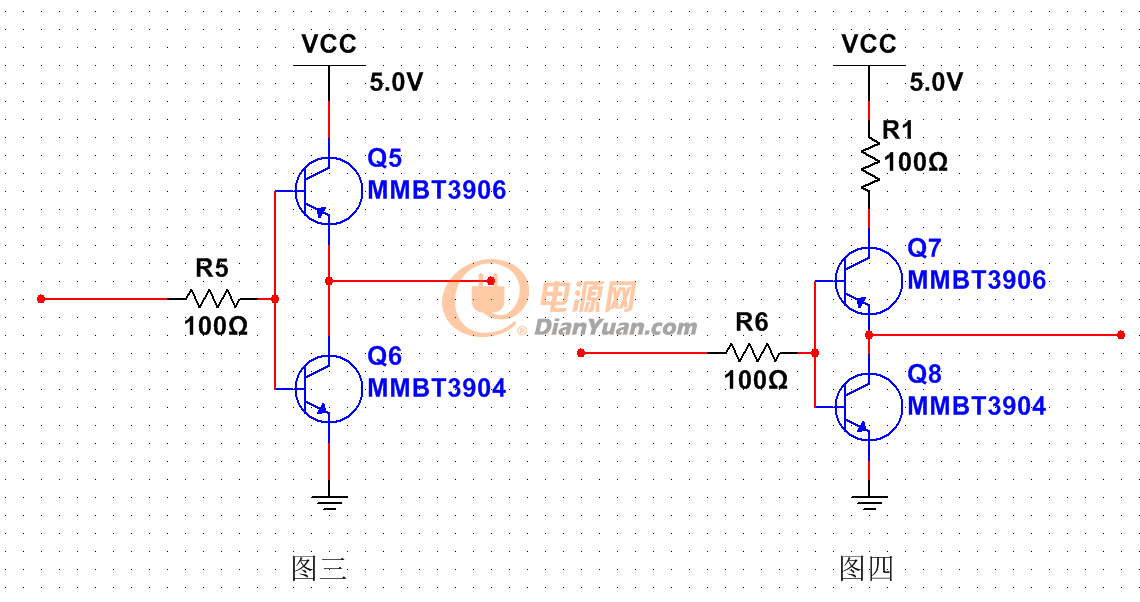

最后2個，都直接導通短路了。。。
0
回復
2019-11-14 20:59
@johson4
最后2個，都直接導通短路了。。。

沒毛病
