描述

TP4060 是一款完整的單節鋰離子電池充電器，帶電池正負極反接保護反接，具有更大 800mA 的充電電流，更穩定的電流一致性。其采用恒定電流/恒定電壓線性控制，SOP 封裝與較少的外部元件數目使得 TP4060 成為便攜式應用的理想選擇。 TP4060 可以適合 USB 電源和適配器電源工作。

由于采用了內部 PMOSFET 架構，加上防倒充電路，所以不需要外部檢測電阻器和隔離二極管。熱反饋可對充電電流進行自動調節，以便在大功率操作或高環境溫度條件下對芯片溫度加以限制。充滿電壓固定于 4.2V，而充電電流可通過一個電阻器進行外部設置。當電池達到 4.2V 之后，充電電流降至設定值 1/10，TP4060 將自動終止充電。

當輸入電壓（交流適配器或 USB 電源）被拿掉時，TP4060 自動進入一個低電流狀態，電池漏電流在 2uA 以下。TP4060 的其他特點包括充電電流監控器、欠壓閉鎖、自動再充電和兩個用于指示充電結束和輸入電壓接入的狀態引腳。

特點

·鋰電池正負極反接保護；

·高達 800mA 的可編程充電電流；

·無需 MOSFET、檢測電阻器或隔離二極管；·

用于單節鋰離子電池·恒定電流/恒定電壓操作，并具有可在無過熱危險的情況下實現充電速率最大化的熱調節功能；

·可直接從 USB 端口給單節鋰離子電池充電；

·精度達到±1%的 4.2V 預設充電電壓；

·最高輸入可達 9V；

·自動再充電；

·2 個充電狀態開漏輸出引腳；

·C/10 充電終止；

·待機模式下的供電電流為 145uA；

·2.9V涓流充電器件版本；

·軟啟動限制了浪涌電流；

·采用 8 引腳 SOP-PP 封裝。

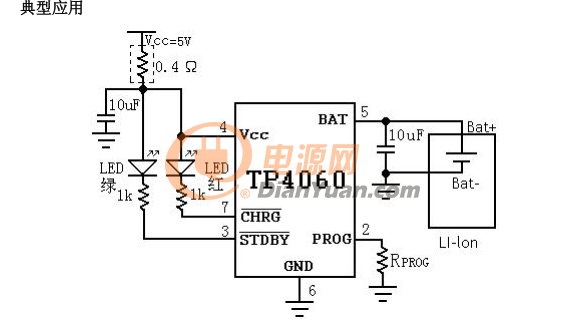

應用

·移動電話、PDA

·MP3、MP4播放器·數碼相機

·電子詞典

·GPS

·便攜式設備、各種充電器

絕對最大額定值

·輸入電源電壓（V CC ） ：-0.3V～9V

·PROG：-0.3V～V CC +0.3V

·BAT：-4.2V～7V

· CHRG ：-0.3V～10V

·BAT 短路持續時間：連續

·BAT 引腳電流：800mA

·PROG 引腳電流：800uA

·最大結溫：145℃

·工作環境溫度范圍：-40℃～85℃

·貯存溫度范圍：-65℃～125℃·引腳溫度（焊接時間 10 秒） ：260℃
