描述

TP5410 為一款移動電源專用的單節鋰離子電池充電器和恒定 5V 升壓控制器，充電部分集高精度電壓和充電電流調節器、預充、充電狀態指示和充電截止等功能于一體，可以輸出最大 1A 充電電流。 而升壓電路采用 CMOS 工藝制造的空載電流極低的 VFM 開關型 DC/DC 升壓轉換器。其具有極低的空載功耗（小于 10uA） ，且升壓輸出驅動電流能力能達到 1A。無需外部按鍵，可以即插即用。

充電部分為線性降壓方式，內置 PMOSFET，加上防倒灌電路，所以不需要外部檢測電阻器和隔離二極管。熱反饋可對充電電流進行自動調節，以便在大功率操作或高環境溫度條件下對芯片溫度加以限制，充滿電壓固定于 4.2V。充電電流可通過一個電阻器進行外部設置。當電池達到 4.2V 之后，充電電流逐漸下降至設定電流值 1/5，TP5410 將自動終止充電。升壓部分同樣內置了功率 NMOSFET，較小的內阻可以提供驅動能力達到5V/1A。 較高的集成度使得 TP5410 只需少量的外圍器件即可正常工作。 TP5410 還集成了充電溫度保護，升壓輸入電源限流環路，可根據負載情況動態調節電流，并具有快速響應和過流關斷功能。升壓轉換器采用變頻的方式，因此較國內外同類產品具有極低的空載功耗、紋波、更強的驅動能力，以及更高的效率。

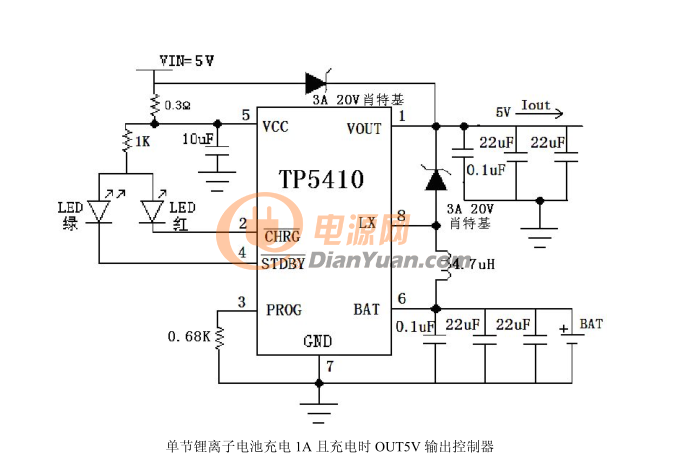

特點

★典型值高達 1000mA 的可編程充電電流，最大可達到 1.2A；

★高達 1A 的升壓輸出電流（Vbat=3.3V） ，最高輸出 1.5A(Vbat=3.8v)；

★自動頻率調整（VFM）,適應不同升壓負載（5V空載待機電流小于10uA）,無需按鍵啟動低電池電壓（小于2.7V）自動停止升壓；

·用于單節鋰離子電池移動電源專用電路；

·升壓高效率：88%(Typ)，最大 92%；

·恒定電流/恒定電壓操作，并具有可在無過熱危險的情況下實現充電速率最大化的熱調節功能；

·精度達到±1%的 4.2V 預設充電電壓；

·精度達到±2.5%的 5V 預設升壓精度，5V 電壓可通過外接電阻微調；

·最高輸入可達 10V；

·2 個充電狀態指示:開漏輸出驅動 LED；

·C/5 充電終止電流；

·2.9V以下涓流充C/5；

·充電軟啟動減少浪涌電流；

·無需 MOSFET、檢測電阻器或隔離二極管；

· 8 引腳 ESOP 散熱加強型封裝。

應用

·移動電源

·便攜設備

絕對最大額定值

·輸入電源電壓（V CC ） ：-0.3V～12V

·PROG：-0.3V～V CC +0.3V

·BAT：0V～7V

·LX：-2V～10V

·VOUT：-0.3V～10V

· CHRG ：-0.3V～10V

·BAT 短路持續時間：連續

·BAT 引腳電流：1200mA

·升壓最大輸出電流 1.8A/5V

·最大結溫：145℃

·工作環境溫度范圍：-40℃～85℃

·貯存溫度范圍：-65℃～125℃

·引腳溫度（焊接時間 10 秒） ：260℃
