描述:

本文介紹的是使用XL4301和SC0163D設計的Quick Charge 3.0的車載充電器演示板(同時兼容Quick Charge 2.0)，輸出電壓3.6-12V，以200mV每檔步進，最大輸出電流2.1A的車載快充應用，最高轉換效率可以達到95%以上。

XL4301是開關降壓型DC-DC轉換芯片，內部集成功率MOSFET；固定開關頻率180KHz，可減小外部元器件尺寸。芯片具有出色的線性調整率與負載調整率，輸入電壓最高可達40V。芯片內部集成過流保護、過溫保護、短路保護、輸入過壓保護等可靠性模塊。

此方案默認輸出電壓為5V，可通過負載結合SC0163D進行邏輯判斷，自動調整輸出電壓，實現快速充電。

XL4301為SOP8-EP封裝，采用標準外部元器件，應用靈活。

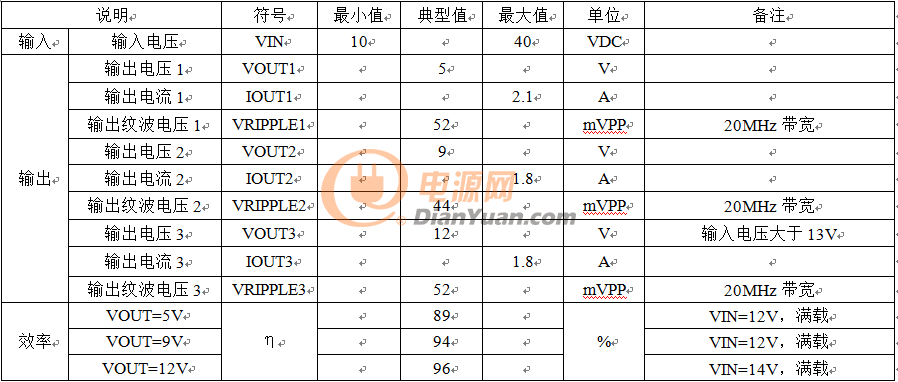

電源規格:

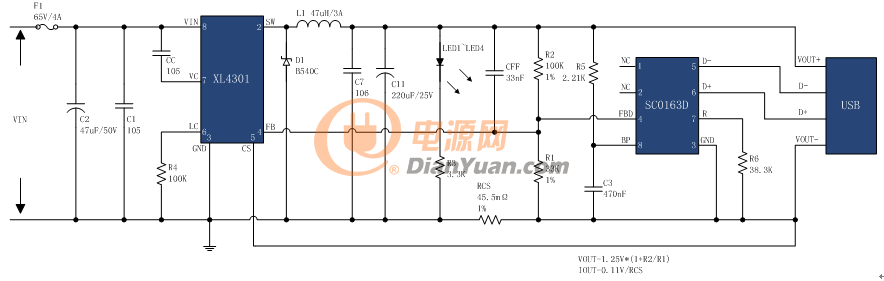

電路原理圖:

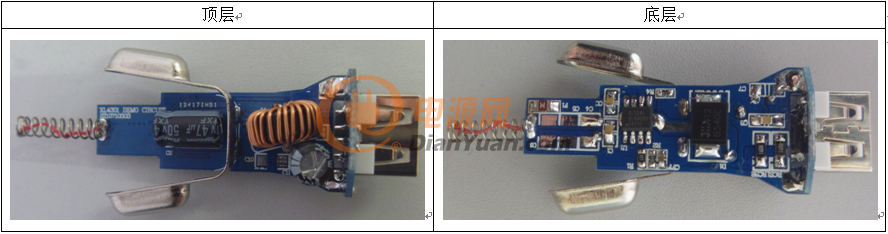

電路板實物圖:



性能數據:

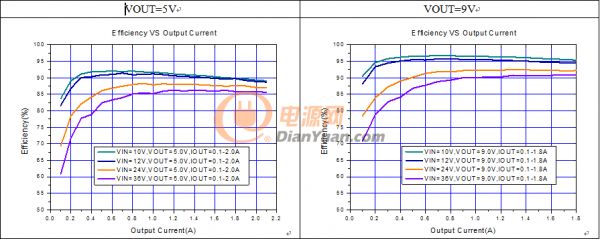

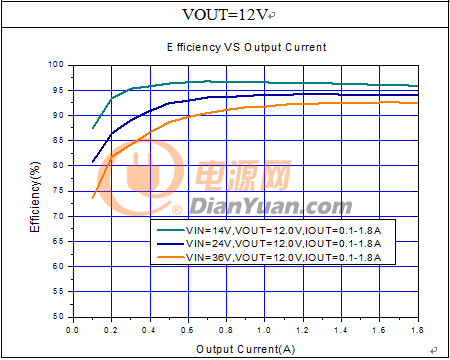

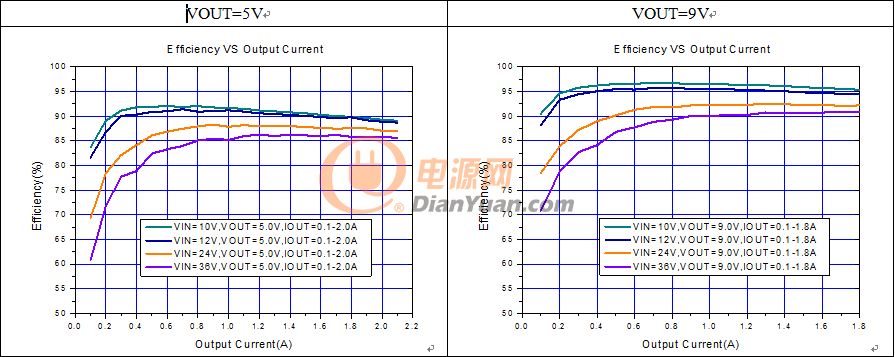

轉換效率



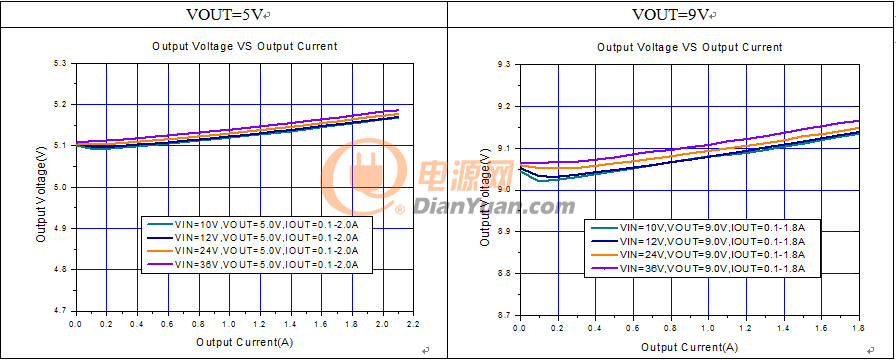

線性調整率與負載調整率
