三極管電路

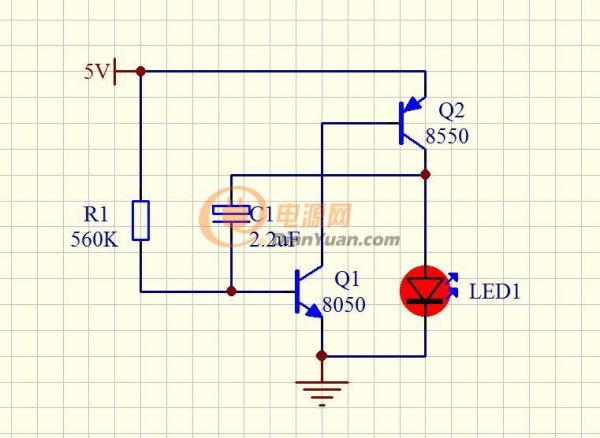

捕獲

  大家看到這個閃燈電路時幫我分析一下啦~~我實在分析不出來了。在此謝謝先?。?

     1. 就是剛開始上電時Q1導通先，還是對C1充電先再導通Q1呢？

     2.Q1導通后Q2會不會因電流過大燒毀呢？

     3.Q2導通后一路經C1接Q1基極，這里怎樣使Q1截止或不導通呢？（重點?。。。?

     4.在Q2發射極串入電阻或在LE1串電阻后LED不閃了？（為什么呢）

     5.在此電路上怎樣對LED加入限流電阻呢？

     6.謝謝大家了。。

全部回復(8)
正序查看
倒序查看
2016-06-03 11:17
已經被添加到社區經典圖庫嘍
http://www.e-ticket.cn/bbs/classic/
0
回復
jianuli
LV.3
3
2016-06-03 22:42
@電源網-fqd
已經被添加到社區經典圖庫嘍http://www.e-ticket.cn/bbs/classic/
沒人說嗎
0
回復
黑夜11
LV.5
4
2016-06-04 09:36
@jianuli
沒人說嗎
兩個三極管起放大作用，電容起到正反饋作用，當滿足條件后開始-自激震蕩，LED就會一閃一閃的
0
回復
jianuli
LV.3
5
2016-06-04 09:51
@黑夜11
兩個三極管起放大作用，電容起到正反饋作用，當滿足條件后開始-自激震蕩，LED就會一閃一閃的
能說詳細點嗎，謝了
0
回復
jianuli
LV.3
6
2016-06-05 00:12
@jianuli
能說詳細點嗎，謝了
高手去哪里啦···說一下嗎  謝謝了
0
回復
黑夜11
LV.5
7
2016-06-05 13:31
@黑夜11
兩個三極管起放大作用，電容起到正反饋作用，當滿足條件后開始-自激震蕩，LED就會一閃一閃的
上電后電源q1導通，導通后給電容充電，由于led沒有限流電阻導通后電壓被鉗制，由于導通瞬間給電容充的電大于led電壓，所以電容通過led，q1的發射結放電，q1此時關斷，重復以上功能
0
回復
jianuli
LV.3
8
2016-06-05 23:23
@黑夜11
上電后電源q1導通，導通后給電容充電，由于led沒有限流電阻導通后電壓被鉗制，由于導通瞬間給電容充的電大于led電壓，所以電容通過led，q1的發射結放電，q1此時關斷，重復以上功能
能詳細說一下嗎？怎樣使Q1關斷，電容怎樣放電呢
0
回復
jianuli
LV.3
9
2016-06-07 00:01
@jianuli
能詳細說一下嗎？怎樣使Q1關斷，電容怎樣放電呢
沒人說嗎
