斷斷續續在電源網發帖一年半了,寫了很多模擬電子技術方面的帖子,接下來準備著手寫一點數字電路方面的帖子.
在此首先需要感謝電源網提供的好平臺,接著需要感謝娜姐,FQD,417zhouge版主以及廣大壇友等.謝謝你們默默的關注.
準備花三至五個月的時間將數字電路梳理幾遍,還是和之前的套路一樣,先手算,再搭電路,最后實測.
剛開始打算用晶體管制作各種門電路來實現各種邏輯電路,但是工程量太大.換了個思維,準備直接用各種門電路來實現邏輯功能電路,希望對大家有幫助.
大家可能覺得上述電路很簡單,實際上確實很簡單.但是數字世界卻是由這些最最基本簡單的電路構成的,后面我會使用這些邏輯電路的組合實現一些特定的功能,希望對大家有幫助.
其實主要使用的芯片,TTL邏輯芯片一般用與非門多,而CMOS邏輯芯片使用或非門多.
接著更新.與門電路輸入兩信號有相位差時會出現什么效果呢,大家有沒有想過.當兩輸入信號存在相位差,不斷調節相位角度時,輸出信號的脈寬發生變化,也就是所謂的占空比調節.

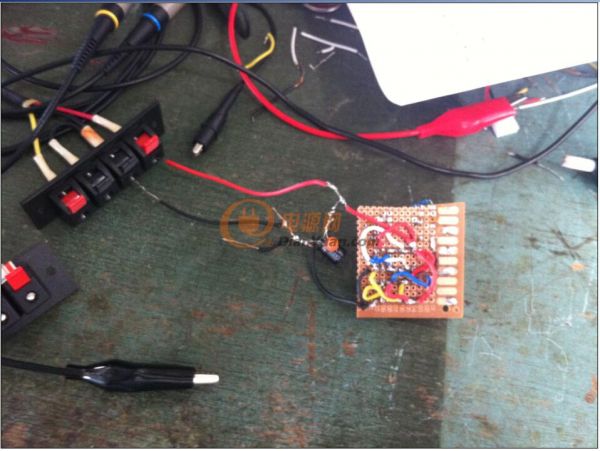

實物
兩輸入信號錯相90
輸入與輸出對比
當兩輸入信號錯相180゜,輸入輸出對比
現在全身心的轉戰數字電路,先拋幾個問題給大家.
第一:為什么TTL電路基本都是與非門組成?
第二:為什么CMOS電路基本都是或非門組成?
第三:為什么數字世界其實只有兩種,時序邏輯和組合邏輯?
第四:為什么TTL邏輯和CMOS邏輯之間對接需要加緩沖信號?
第五:什么是正邏輯,什么是負邏輯?
第六:為什么通過數字電路僅僅只有兩個變化高和低就可以構建整座數字電路的世界?
第一個問題回答了后面的問題其實都不用回答.
我們知道數字電路的基礎為三種邏輯,與或非,實際上只需要通過與非門就可以構建與或非三種門.
同樣的道理通過或非門也可以構造與或非門.先從非門講起,非門是什么?大家知道輸入信號和輸出信號相反,怎么實現?
很簡單,共射極放大器.那大家應該知道如果想輸入和輸出同相呢?射極跟隨器.
共射極放大器有放大的作用,而射極跟隨器也就是共集電極電路,他沒有放大的作用.
與門的原型就是共集電極電路,只不過多加了一級輸入信號.實際上輸入信號通過射極跟隨器會衰減,但是我們并不希望他衰減.
怎么辦,加一級信號放大即可,也就是共射極放大器.
其實還是三大信號電路的處理,共射極放大電路,共集電極放大電路,共基極放大電路.
這其實是最最基礎的,而真正構建整個數字電路的基礎是組合邏輯電路和時序邏輯電路.
接下來講講什么叫做組合邏輯,什么叫做時序邏輯.
組合邏輯其實就是我們經常接觸到的加法器,譯碼器等.
實際上僅僅加法器,譯碼器等用處并不大,只能實現信號的加減,地址的選擇等.
真正重要的是信號的存儲,也就是時序邏輯.他為什么牛B,因?yàn)闀r(shí)序邏輯的輸出變化不僅僅取決于當前時刻的信號輸入,同時還取決與前一時刻的信號狀態.
最簡單的就是觸發器,D觸發器,T觸發器,RS觸發器,JK觸發器等.通過觸發器也就是時序邏輯再加上組合邏輯,整個數字世界便構成了.
所以真正掌握了觸發器的原理以及加法器的原理并知道如何重組變化,恭喜你,你已經進入了數字電路的世界.
后面看我來玩數字電路讓大家見識一下邏輯電路的力量.
接下來講講為什么TTL邏輯和CMOS邏輯之間對接需要加緩沖器或者是轉換電路 .
因?yàn)門TL邏輯的電平變化和CMOS邏輯電平的變化不同,就這么簡單.至于不同在哪里,直接百度就可以.
所謂正負邏輯,其實也很簡單.將高電平定義為1,低電平定義為0,就是正邏輯,反之就是負邏輯.
當你進入了模擬電路的世界再進入數字電路的世界,真的很容易.
數字電子世界其實只有兩種狀態叫做0和1.
模擬電子世界有三種狀態,開,關,放大.
雙輸入與門電路,大家知道通過輸入兩信號可以實現輸出高低電平的變化.
但是大家有沒有想過當兩輸入信號的相位錯相時輸出會出現什么問題呢?
兩輸入信號錯相45゜,90゜,180゜等等,輸出會有什么變化,其實此時的輸出會隨著輸入信號的錯相其占空比出現變化.
至此其實整個數字世界的大門已經向我們打開了.
輸出的電平幅值頻率均不變,變化的僅僅是脈寬.那如果我們接著將輸出的信號分頻會出現什么現象?
當輸出信號2分頻,4分頻,8分頻會有什么現象呢?
時序邏輯產生了,整個世界都已經變了, 此時所謂的IIC,UART等等協議,我們其實都已經知道了.
什么叫做分頻,假設輸入信號為100K,如果2分頻,輸出就是50K,如果是4分頻,輸出就是25K,如果在二分頻基礎上再2分頻其實就是4分頻.
那么其實我們已經知道了,所謂時序邏輯就是將主頻信號通過不斷的降頻率,之后通過高低電平的組合實現了不同的信息,也就是各種不同的通信協議.
這是我個人的理解,剛剛涉及通信協議這一塊,可能有不對的或者不完善的地方希望大家補充.
我當初理解數字電平,僅僅考慮的是單個的高低電平.其實這看不出什么效果,只有通過信號源往邏輯芯片內部輸入各種電平信號時,你才會體會到數字電路的真正內涵.
其實分頻器的原理是由觸發器加譯碼器實現.
如果你真正理解了觸發器,你就知道他的好了.
再拋一個問題,很多的單片機的IO口為什么需要做成漏極開路的形式?
為什么,今天不解答.歡迎補充.
當真正理解了三極管的放大,我們才會知道數字電路的核心不是開關,而是放大.
數字電路的核心是模擬電子技術中用的最多的放大技術.
開關技術其實在電子技術中用的最多的是開關電源而不是數字電路.
分頻的原理就是一個計數器,輸出兩次輸出一次就是二分頻,這個解釋超級簡單,好理解.
分頻原理就是一個計數器,輸入兩次輸出一次就是二分頻.
最近花了一點時間梳理數字電路,感覺自己的實力又提升了.
什么是計數器,什么是半加器,什么是全加器?
計數器的實質是全加器,全加器的實質是半加器,也就是觸發器.而半加器的實質是什么?
就是大家忽略的異或門加與門?為什么大家覺得異或門很難記住他的真值表.因?yàn)楫惢蜷T(mén)就是進位加法器.
如何分析觸發器電路.初始狀態怎么定? 我當初就卡在這里.
觸發器的實質是雙與非門對于TTL邏輯來說,當然對于CMOS邏輯是或非門.
針對TTL邏輯來說,觸發器是通過雙與非門自身的相互負反饋實現信號的鎖存的.
我們很多人分析數字電路的思維方式是假設初始為何種狀態來推算輸出是何種狀態.
這樣對于一般很簡單的時序邏輯是可行的,一般3-5個邏輯門,大家這種思路是可行的.
但是如果有50個,100個邏輯門時我想大家已經瘋掉了,實際上普通的芯片動輒幾千個邏輯門,這種分析思路不對.
怎么做?很簡單,書上其實已經告訴我們大家了.
將邏輯電路的表達式寫出來,然后通過邏輯表達式畫邏輯門電路.不管多么復雜都一目了然.
當然邏輯表達式需要是最簡化的,至于如何簡化邏輯門表達式,可以通過邏輯公式去化簡.
其實講到這里,我們大家已經清楚了,分析觸發器電路根本不需要假設輸入什么狀態,直接根據觸發器的表達式來分析觸發器的狀態即可.
如何知道電路的邏輯表達式呢?
很簡單,手頭上有沒有邏輯分析儀或者是示波器.電路上電直接測輸出電平的變化,然后邏輯表達式就出來了.就這么簡單.
實測是最好的檢驗方法,所有的電路其實不管是什么樣子的,分析的方法,我一直推崇的是先實測,等你將實測的電路搞定了,再來分析原理.
這樣才是真正做電路,而不是像很多人那樣拿到電路先分析一通,其實狗屁不通.
學習了，樓主能否圖文并茂呢！搞定晶體管制作非門電路.

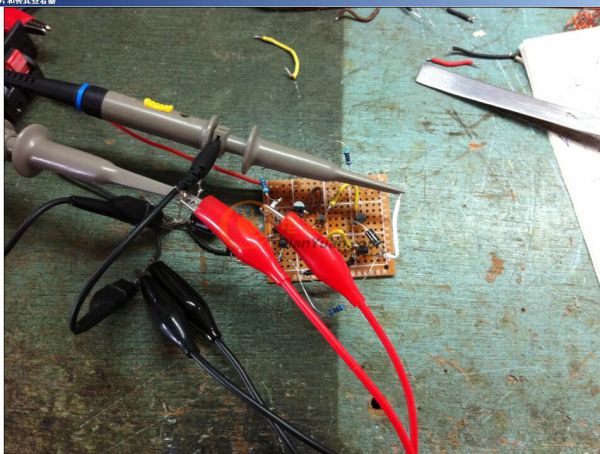

實物
原理圖

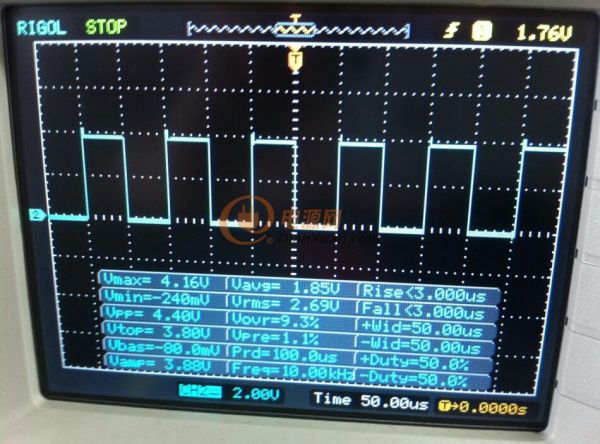

輸入波形
輸出波形

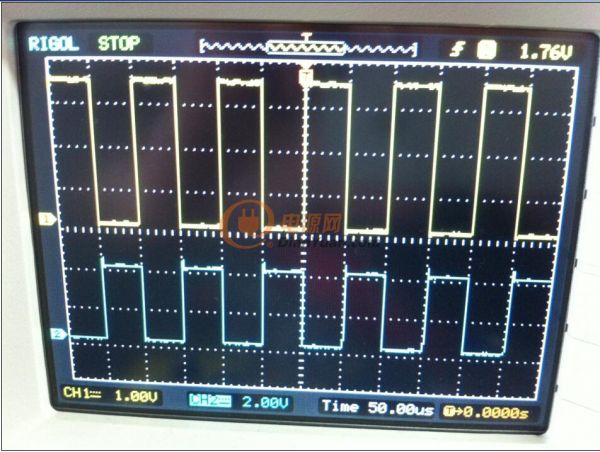

輸入輸出對比
繼續更新,通過與非門實現或門.

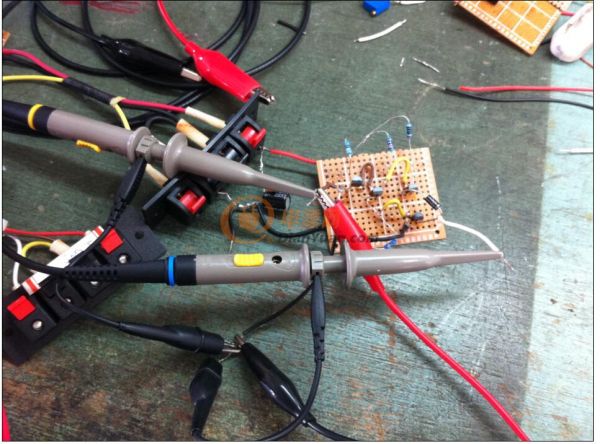

實物
原理圖
兩輸入信號無相位差,輸入輸出對比
兩輸入信號相差45度,輸入輸出對比
兩輸入信號相差90度,輸入輸出波形對比
兩輸入信號相差180度,輸入輸出波形對比
以前也用過數字電路，沒系統學習過，期待樓主精彩開講！
另外請教一下樓主，4000系列電源12V輸出是5V還是12V?
樓主辛苦了！
