這電路可否實現升壓？

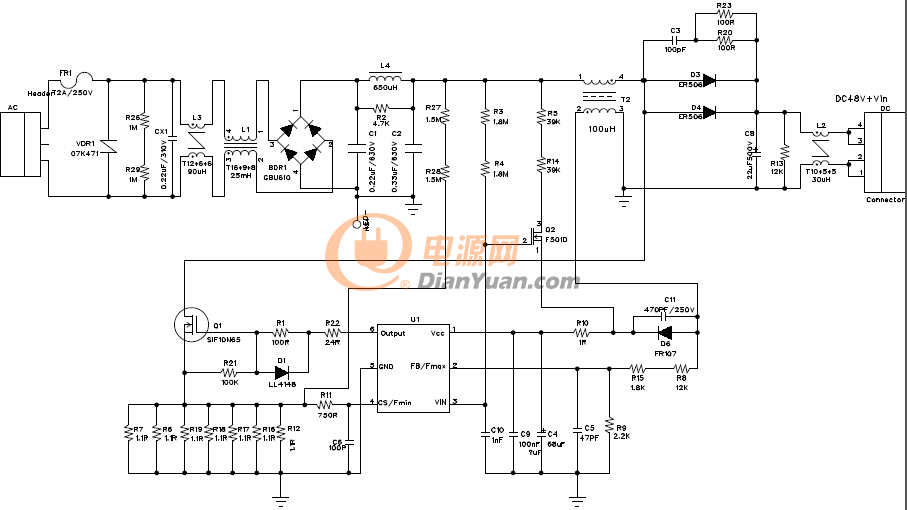

各位大俠指點下，如下電路可否實現升壓？謝謝！

boost circuit



全部回復(16)
正序查看
倒序查看
肖樂
LV.6
2
2016-06-16 15:24

有在線的大俠幫忙看下，謝謝！

0
回復
2016-06-16 15:44
左邊輸入AC220的話，看起來像個BOOST電路,如果IC能工作，右邊的接口怎么是+48VDC？
0
回復
肖樂
LV.6
4
2016-06-16 16:05
@417zhouge
左邊輸入AC220的話，看起來像個BOOST電路,如果IC能工作，右邊的接口怎么是+48VDC？

謝謝版主光顧，這電路原意是輸入90-264Vac, 輸出為Vin+48V。也就是輸出電壓跟隨輸入電壓加48V?，F(xiàn)開機IC一直O(jiān)n/off狀態。

版主，電路工作在Toff時放電回路可行嗎？

0
回復
2016-06-16 18:38
@肖樂
謝謝版主光顧，這電路原意是輸入90-264Vac,輸出為Vin+48V。也就是輸出電壓跟隨輸入電壓加48V?，F(xiàn)開機IC一直O(jiān)n/off狀態。版主，電路工作在Toff時放電回路可行嗎？
IC一直O(jiān)n/off狀態，看看是IC的VCC不夠，還是輸出電壓穩定了，在burst mode 工作。
0
回復
肖樂
LV.6
6
2016-06-16 20:41
@417zhouge
IC一直O(jiān)n/off狀態，看看是IC的VCC不夠，還是輸出電壓穩定了，在burstmode工作。
VCC供電沒有問題，就是電感放電時FB過壓保護了，不曉得怎么處理
0
回復
2016-06-17 08:19
@肖樂
VCC供電沒有問題，就是電感放電時FB過壓保護了，不曉得怎么處理
FB那個是電流檢測的還是做電壓檢測的，可以改R9電阻值來調整參數。
0
回復
肖樂
LV.6
8
2016-06-17 09:50
@417zhouge
FB那個是電流檢測的還是做電壓檢測的，可以改R9電阻值來調整參數。
FB是檢測電壓的，CS是檢測電流的。
0
回復
major83
LV.2
9
2016-06-17 10:40
這個是可以實現升壓的，這是一個boost拓撲結構。但這IC有個地方我弄明白，就是你的FB采樣是采樣DC電壓的還是采樣開關周期的TOFF時間上，如果是采樣TOFF時間上來判斷輸出電壓，可調節FB上或者下偏置電阻來解決FB過壓保護；如果你的FB是采樣輸出DC電壓的，那FB電阻就不應該接在反饋繞組上，應該接到輸出端去！
0
回復
肖樂
LV.6
10
2016-06-17 13:48
@major83
這個是可以實現升壓的，這是一個boost拓撲結構。但這IC有個地方我弄明白，就是你的FB采樣是采樣DC電壓的還是采樣開關周期的TOFF時間上，如果是采樣TOFF時間上來判斷輸出電壓，可調節FB上或者下偏置電阻來解決FB過壓保護；如果你的FB是采樣輸出DC電壓的，那FB電阻就不應該接在反饋繞組上，應該接到輸出端去！
這個芯片是PSR控制，所以電路FB腳采集的是Toff時輔助繞組的電壓。調節FB上下偏電阻怎么保證Vout=Vin+48V？
0
回復
major83
LV.2
11
2016-06-17 14:09
@肖樂
這個芯片是PSR控制，所以電路FB腳采集的是Toff時輔助繞組的電壓。調節FB上下偏電阻怎么保證Vout=Vin+48V？
知道芯片功能就好說。Toff時，輸出電壓=Vin(DC）+VL(main)+VF，VL(main)=VCC*Nmain/Nvcc，Vcc=Vfb/Rfb_lower*(Rfb_upper+Rfb_lower)，這樣或許可以得到DC+48V的輸出。L（main）是變壓器的主繞組，VF是指整流二極管正向壓降。
0
回復
肖樂
LV.6
12
2016-06-17 23:59
@major83
知道芯片功能就好說。Toff時，輸出電壓=Vin(DC）+VL(main)+VF，VL(main)=VCC*Nmain/Nvcc，Vcc=Vfb/Rfb_lower*(Rfb_upper+Rfb_lower)，這樣或許可以得到DC+48V的輸出。L（main）是變壓器的主繞組，VF是指整流二極管正向壓降。
謝謝major83,您說Vout=Vin(DC）+VL(main)+VF, 電路設計是想要得到Vl(main)=48V.  可我覺得這推導邏輯是否相反了，F(xiàn)B腳只是檢測主繞組放電完成時，輔助繞組相應得到的拐點電壓，從而控制Vl(main)電壓=48V，而FB腳本身并沒有鉗位功能只有檢測功能。現在問題是Lm放電時是以Vin+48V在放，那輔助繞組得到的電壓就是Vin+48V/Nmain, 這個電壓在FB腳就很容易產生OVP保護了。所以不知道怎么處理？
0
回復
major83
LV.2
13
2016-06-20 09:54
@肖樂
謝謝major83,您說Vout=Vin(DC）+VL(main)+VF,電路設計是想要得到Vl(main)=48V. 可我覺得這推導邏輯是否相反了，F(xiàn)B腳只是檢測主繞組放電完成時，輔助繞組相應得到的拐點電壓，從而控制Vl(main)電壓=48V，而FB腳本身并沒有鉗位功能只有檢測功能?，F(xiàn)在問題是Lm放電時是以Vin+48V在放，那輔助繞組得到的電壓就是Vin+48V/Nmain,這個電壓在FB腳就很容易產生OVP保護了。所以不知道怎么處理？
PSR的芯片呢，通過FB的采樣電壓判斷輸出電壓，一般是反饋繞組的漏感尖峰過后采樣FB的電壓，再進行調整duty或者頻率。在開關管關閉時，boost變壓器主繞組的電壓VL=Vout-Vin(DC)-Vf，反饋繞組耦合到的電壓=Nvcc/Nmain*VL的。出現FB的OVP現象，可能是芯片的采樣或者芯片內部調整方式不適合做這種拓撲結構，一般Boost拓撲結構的輸出采樣是采樣輸出的DC電壓，這樣做輸出電壓的精度很高（至少比采樣反饋繞組的精度高）。
0
回復
肖樂
LV.6
14
2016-06-22 13:47
@major83
PSR的芯片呢，通過FB的采樣電壓判斷輸出電壓，一般是反饋繞組的漏感尖峰過后采樣FB的電壓，再進行調整duty或者頻率。在開關管關閉時，boost變壓器主繞組的電壓VL=Vout-Vin(DC)-Vf，反饋繞組耦合到的電壓=Nvcc/Nmain*VL的。出現FB的OVP現象，可能是芯片的采樣或者芯片內部調整方式不適合做這種拓撲結構，一般Boost拓撲結構的輸出采樣是采樣輸出的DC電壓，這樣做輸出電壓的精度很高（至少比采樣反饋繞組的精度高）。
如果是簡單從原理上分析，這Boost電路跟Fly-back工作原理接近。
0
回復
2016-07-01 10:35
已經被添加到社區經典圖庫嘍
http://www.e-ticket.cn/bbs/classic/
0
回復
肖樂
LV.6
16
2016-07-02 11:57
@電源網-fqd
已經被添加到社區經典圖庫嘍http://www.e-ticket.cn/bbs/classic/
謝謝！
0
回復
肖樂
LV.6
17
2016-07-02 12:03
@major83
PSR的芯片呢，通過FB的采樣電壓判斷輸出電壓，一般是反饋繞組的漏感尖峰過后采樣FB的電壓，再進行調整duty或者頻率。在開關管關閉時，boost變壓器主繞組的電壓VL=Vout-Vin(DC)-Vf，反饋繞組耦合到的電壓=Nvcc/Nmain*VL的。出現FB的OVP現象，可能是芯片的采樣或者芯片內部調整方式不適合做這種拓撲結構，一般Boost拓撲結構的輸出采樣是采樣輸出的DC電壓，這樣做輸出電壓的精度很高（至少比采樣反饋繞組的精度高）。

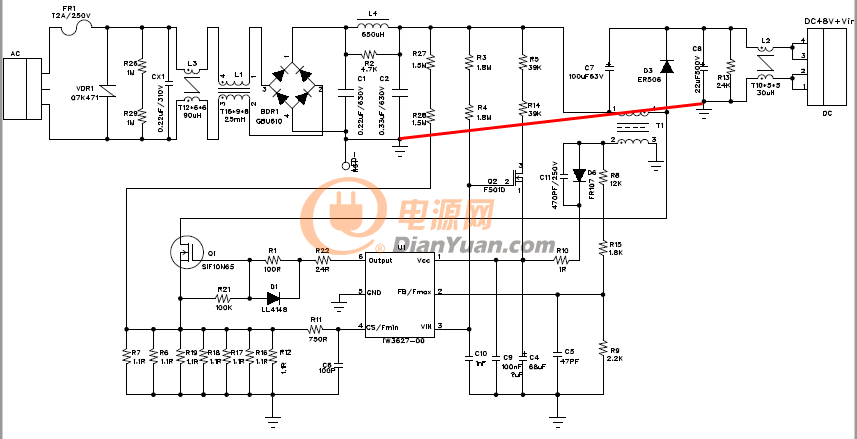

謝謝major83,這個電路電路經過多次實驗確定沒辦法實現升壓。該電路

需要加個電解給主繞組提供放電回路，保證主繞組為48V電壓放電。因為該方案是輸出恒壓方案，只有保證放電電壓恒定，芯片FB才不會OVP保護。如果不接那顆電解，放電電壓為Vout-Vin（dc），理論上Vout=Vin(dc)+48V,而實際上輸出接有電解，Vout，而且Vin(dc)電壓是隨輸入電壓在變化的，所以Vout-Vin(dc)并很難得到理論值48V，所以FB很容易產生OVP保護。

不過升壓后帶能力很差，輸出電壓跌得厲害而且PF不高。
