概述         成先生13049472333  Q1243808758

TP5600是一款功能強大的主要用于移動電源的超大規模集成電路，內部將防輸入電源反接等多重保護、自動充電管理、自動升壓管理、電量顯示、電池保護等5大功能全部集成到單一芯片中，功能強大但外圍應用電路簡單，性能穩定可靠，免調試大生產，高效高良率。

TP5600采用獨特的單一電感復用技術，內置高效同步降壓4.2V 2A鋰電池充電電路和同步升壓型5V 2A輸出電路；4路LED顯示輸出，可以5段顯示充電和放電時的電量，可適用于紅、綠、藍光LED直接驅動，也同時用于異常狀態報警顯示；無需外部電池保護電路，內部集成電池多種輸入和輸出保護（過壓、過充、欠壓、過流、短路等）。

TP5600內部特別集成輸入電源反接保護，防止在生產、維修、用戶連接意外等情況下電源反接引起的鋰電池損壞、燃燒等安全問題。

同時TP5600 提供外圍簡單的電路供客戶選擇不同的功能和性能：如充電輸入電源掉電時是否自動轉升壓；輕載自動停機（升壓時）；降壓充電恒流調整；5V升壓輸出最大限流調整。

QFN24超小型封裝散熱性能好，簡單的外圍電路，使得TP5600也非常適用于其他便攜式設備的獨立大電流充電或獨立的升壓管理應用。

TP5600具有寬輸入電壓（4.2-7V MAX），充電時對電池充電分為涓流預充、恒流、恒壓三個階段，涓流預充電電流、恒流充電電流都通過外部電阻調整，典型充電電流為2A，最大充電電流可達2.5A。充電時電池電壓上升，4LED分段顯示狀態和電量。充電開關頻率700KHz的開關工作模式使它可以使用較小的外圍器件，并在大電流充電中仍保持較小的發熱量。

TP5600內置適配器功率自適應電路，當VIN電流驅動不夠，引起VIN下降到4.2V時，內部自動減少充電電流，以適應不同的功率的USB口、電源或適配器。

TP5600內置防反接PMOSFET1、防倒灌PMOSFET2電路，所以外部無需二極管等反接保護，最大可承受輸入-10V輸入反接電壓。TP5600同步升壓電路可以恒壓/限流輸出，電壓內部固定5V，電流可達2A，限流值可以通過外部設置調整(VIlmt)：通過限制電池端輸出電流，從而控制VOUT輸出功率。升壓啟動時有軟啟動保護，有輸出短路和過流保護（250ms長時過流/短路停機）。

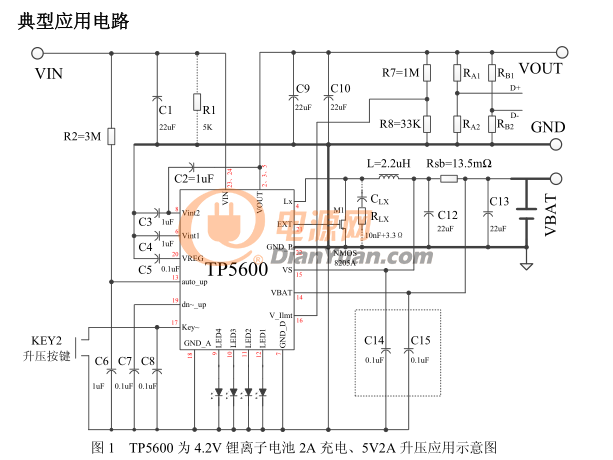

特性對本機電池 充電 ：

■ 單節4.2V 鋰電池充電，典型2A

■ 寬工作電壓，最大達到7V，欠壓保護， 內置電源功率自適應

■  防電源反接 功能

■ 內置功率PMOS2和多用途保護和旁路PMOS1， 全同步開關型工作模式，外部一個NMOS， 器件發熱少， 外圍簡單

■ 涓流、恒流、恒壓三段充電，保護電池

■ 可編程充電電流ISET，0.1A—2A

■ 預充電涓流：  20%ISET0恒壓停機電流： 20%ISET0

■ 4路LED充電狀態指示，最高位閃爍

■ 芯片過溫度保護■ 電池短路保護、過壓(4.3V)保護

■ 內置多種電池保護， 無須外部保護芯片

■ 開關頻率700KHz，典型電感2.2uH

■ 4.2V±1％的充電電壓控制精度

■ 采用QFN24 4mm*4mm 超小型封裝■ 5V充 3.8V2A效率92%

升壓電路 ：

■ 按鍵啟動和充電時掉電自動啟動5V輸出

■ 按鍵長按2.5S， 升壓關斷， 進入待機模式

■ 可調最大輸出恒流，最大輸出5V2A

■ 4路LED電量狀態指示，3秒自動滅燈，電池小于3V報警6次待機，小于2.4V全停機，不動作，電池電流0

■ 芯片過溫度保護，自動降低輸出電流，欠壓、過流、短路自動待機保護

■ 開關頻率降頻為300KHz。

■ 輕載(輸出<30mA)10秒后自動待機

■  待 機 電池電流低至 6uA

■ 5V2A 典型輸出效率>94%絕對最大額定值

■ VIN：-10V～7.5V，其他端口0~10V

■ VBAT：-0.7V～5V

■ 最大結溫：145℃

■ 工作環境溫度范圍：-40℃～85℃

■ 貯存溫度范圍：-65℃～125℃

■ 引腳溫度（焊接時間 10 秒） ：260℃
