1.方案名稱：摩托車燈 汽車燈 電動車燈 地?cái)偀?nbsp;球泡燈 船舶燈 應急燈 RGB燈  PWM調光，DCDC低壓全系列驅動芯片，小電流大電流，12-30V輸入，12-85V輸入，輸出1-3串1A 2A 3A 4A

2：帶調光腳，支持PWM調光，可做調光應用

3..方案特點：目前市場上最成熟穩定的電動車燈，摩托車燈，汽車燈LED驅動IC；12-85V范圍內供電，恒流效率高，電流保持10MA以內幅度變動；帶線性調光，對電感一致性要求不高。

4.：輸入12-85V 輸出 3串 電流1.6A以內

5.：H5020,3.6-100V輸入，高效率，效率高達93%，智能溫度保護，溫度保護掉電流模式

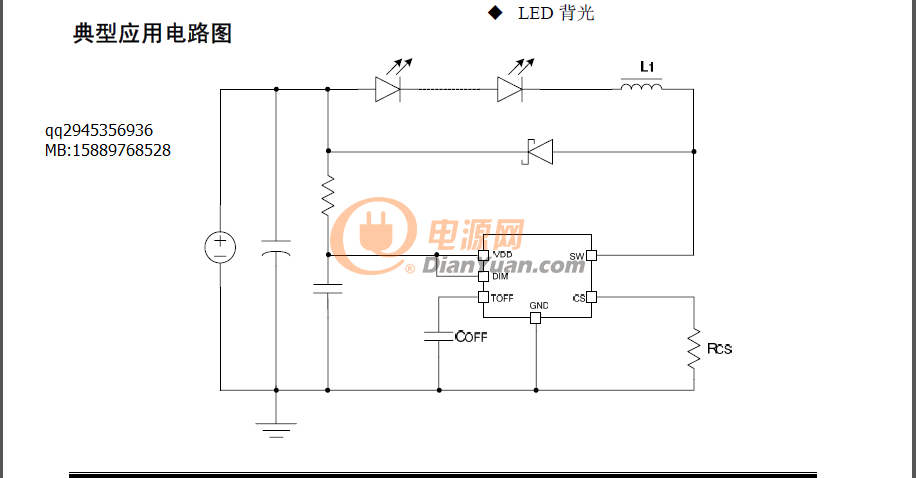

車燈典型應用：

H5020 內置MOS 降壓型大功率LED 恒流驅動芯片 負載可驅動1.6A電流

H5020 12-85V轉3串1.6A摩托車燈方案，供電12-85V轉3串1A電動車燈方案

H5020 12V-24V轉3串1.6A汽車燈方案

H5020 電動車燈遠近光燈切換方案；高亮低亮切換方案；線性調光方案

H5020  是一款內置 100V 功率 MOS高效率、高精度的開關降壓型大功率 LED恒流驅動芯片。H5020 采用固定關斷時間的峰值電流控制方式，關斷時間可通過外部電容進行調節，工作頻率可根據用戶要求而改變。H5020 通過調節外置的電流采樣電阻，能控制高亮度 LED 燈的驅動電流，使LED 燈亮度達到預期恒定亮度。在 DIM 端加 PWM 信號，可以進行LED 燈調光。DIM 端同時支持線性調光。H5020 內部還集成了VDD穩壓管以及過溫保護電路等，減少外圍元件并提高系統可靠性。H5020 采用 ESOP8 封裝。特點? 內置? 寬輸入電壓范圍：3.6V~100V? 高效率：可高達 93%? 支持 PWM 調光和線性調光? 最大工作頻率：1MHz? CS 電壓：250mV? 芯片供電欠壓保護：3.2V? 關斷時間可調? 智能過溫保護? 內置 VDD 穩壓管應用? 自行車、電動車、摩托車燈? 強光手電? LED 射燈? 大功率 LED 照明? LED 背光

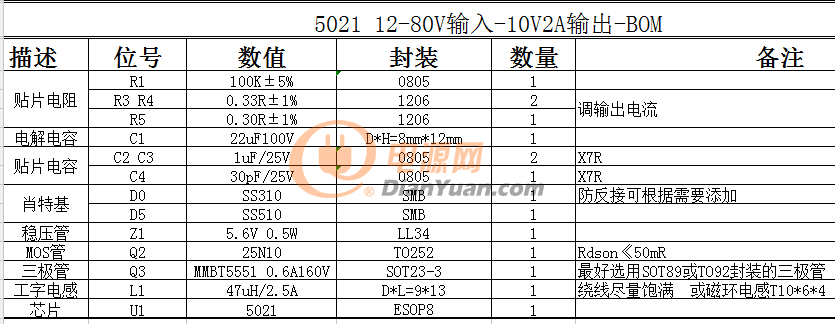

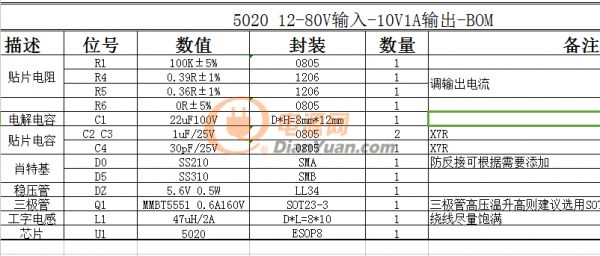

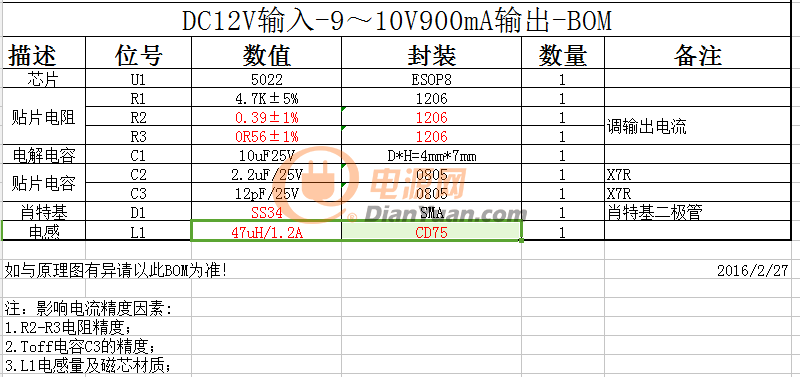

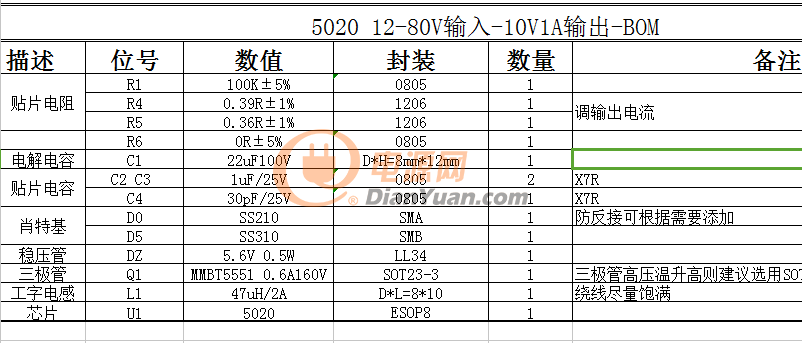

上傳幾個車燈低壓幾款芯片典型應用參數BOM

7.物料清單

物料成本1.3元以內（已含加工費）單路帶線性調光

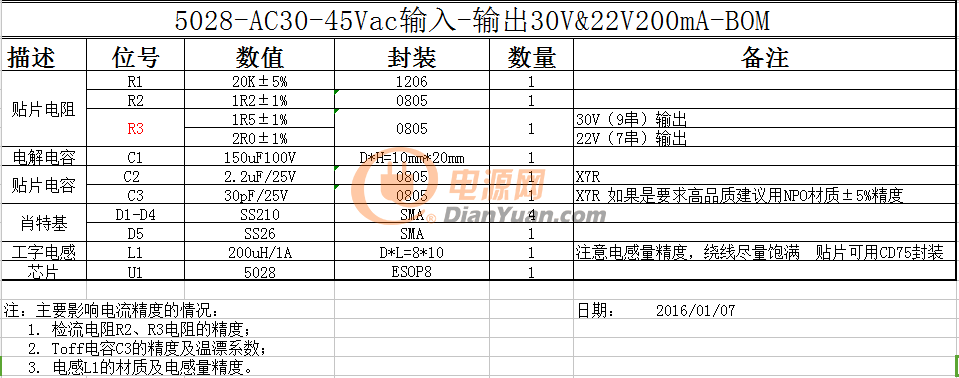

低壓球泡燈典型應用：
