我不是PI的專家,這里提些自己的看法
TOPswitch-GX耐壓700V,采用三相四線制你準備用什么樣的整流電路?三相橋式整流下來支流測電壓有五百多伏,加上開關管關斷瞬間的電壓沖擊很可能將開關管擊穿.如果你能控制整流后得直流側電壓低于四百伏,照樣可以用三相四線制輸入.實際上TOPswitch也就是一個帶功率管的DC/DC控制器而已.

我看了一下PI提供的例子,他們使用的是stackFET方案,但是我一直沒有理解其精華,所以不敢輕易嘗試.
我也見過別人的電路,使用的半波整流,加電后我用萬用表測得在儲能電容上的電壓為310V,但是還是采用了stackFET方案.

輸入電壓的最高值是多少?超過400VAC就難了

三相輸入的話,你就把電壓算一下,帶進軟件.如果輸入電壓太高,可能自己要想辦法了.

我計算的三相輸入時,采用半波整流時電壓為220*1.4*1.2=369.6V.實際測試整流后的電壓為310V.
但是看到別人采用2個400V電容串連組成了800V的耐壓電容.而且還采用了stackFET結構.請PI的專家給分析一下.

能否參觀一下您提到的電路?我對此很感興趣.您是說從單相380V半波整流,那么它是否加大了濾波電容的容量呢?方便的話可否帖個圖說明一下?

看你的測試電壓肯定有問題,反過來計算310Vdc的輸入AC為220Vac.看看是不是搞錯了.

不要亂套公式,直流電壓最大值就是 220*1.414 =311,若是380VAC的話,就是380*1.414=537.你的三相輸入,整流后只有310,我覺得就是單相的吧,可以把你整流部分貼圖上來不?還請給出當時的輸入電壓

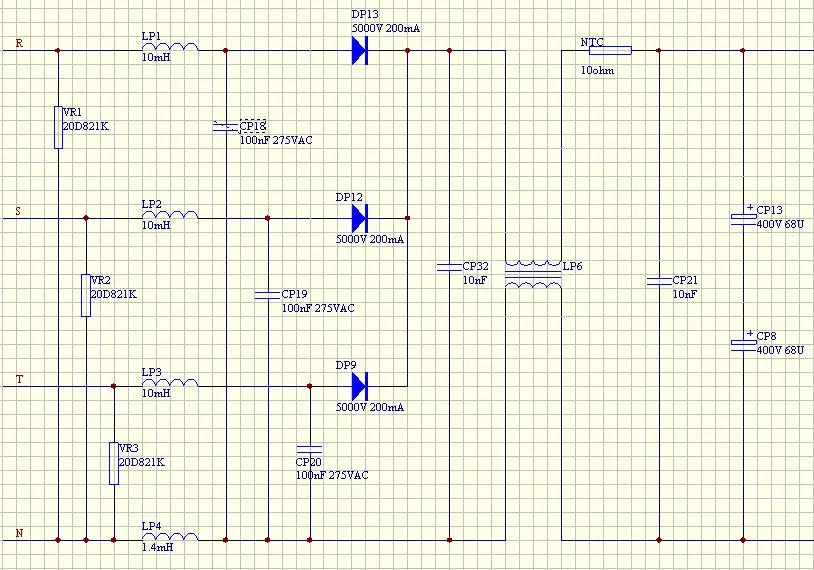

這個是三相半波整流的原理圖,輸入相相:380VAC;相線:220VAC.輸出我在CP21上測得電壓為310VDC.請專家給分析一下.謝謝!500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/52/654481177472403.jpg');}" onmousewheel="return imgzoom(this);">

你這個雖說是三相輸入,但是星形連接,所以 也就是 220*1.414=311了

那就是說這種整流法可以不用stackFET方案,直接用TOPswitch標準線路就可以了?

我就準備直接半波整流,然后按照一般的ac-dc來處理.

這個辦法好,省不少事呢,做好后講講效果吧．

一起交流.

可以這么說,但vor還是低點好,預防怕三相不平衡時,DC電壓會升高

你這個就是半波整流吧

我有點困惑了,雖然我測出來和上面的兄弟的值一樣,但是下面的理論怎么說?
參見http://www.dianziw.com/knowledge_show.asp?newsid=347
這樣算出來幅值應該是1.7倍

不知該電路效果如何?假如可以用的話那就太好了,我現在用的方法是先三相全橋整流,然后串3個450的電解來慮波,之后有700左右的電壓,所以采用串聯穩壓電路把電壓降到300左右,這樣做的話電路非常復雜,而且成本很高,特別是對串聯電路調整管的要求比較高

它這個是三相四線的星型接法,bulk電壓與普通的單相全波整流一樣.

直接用stackFET就可以了,我用過,單相輸入電壓到500V都沒有問題,MOS和TOP之間用3個P6KE180,MOS用2A500V .你可以先留電容和stackFET的位置,實際調試的時候加高電壓老化測試下.注意的是電容兩個并聯了值變一半,低壓的時候不要過不去.而且你用三相四線的估計用在電力系統上,要注意無功和輸入電壓畸變率可否達到要求.

StackFET的方式我用過,用于160V-420VAC輸入.比較成熟,只是效率略低一點.MOSFET選好了就行,很穩定,小批量還沒發現問題.

你這電路不短路嗎,要用可控硅整流才行吧?

專家你好,我是個新手,現在要設計一個三相三相和三相四線都要滿足的開關電源,輸入是57-380v,是不是一定要用stackfet方案了?

我們用的電路整流后電壓就是五百多,看來是不能單獨用pi的ic了.

不知你說的57-380VAC,是怎么定義的,簡單來說,整流后DC電壓大于550VDC,就不能簡單的用單個IC了.

變壓器哪些參數怎么設定？

請教變壓器參數是怎么設計的？

平常算變壓器就可以了。

正在學習這個，希望大家繼續。
