我們的逆變電源采用全橋模式,采用IGBT(型號:1MBH60D-100),載波頻率為10KHz,
我們加入負載的時候,在一個開關管加入一個小電阻作檢測開關管電流波形用,檢測到開關管的電流波形在開關管開通時有很高的電流過沖尖峰,死區時間從4us到8us都沒有改善,開關管兩端的電壓波形倒是沒什么尖峰.
希望各位指點一下.
IGBT開通時的電流尖峰各位高手,請教一下
全部回復(2)
正序查看
倒序查看

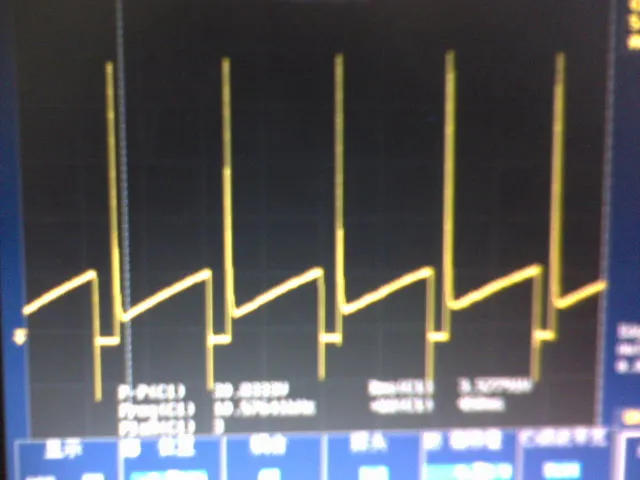

這是開關管電流波形
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/52/1175826568.jpg');}" onmousewheel="return imgzoom(this);">

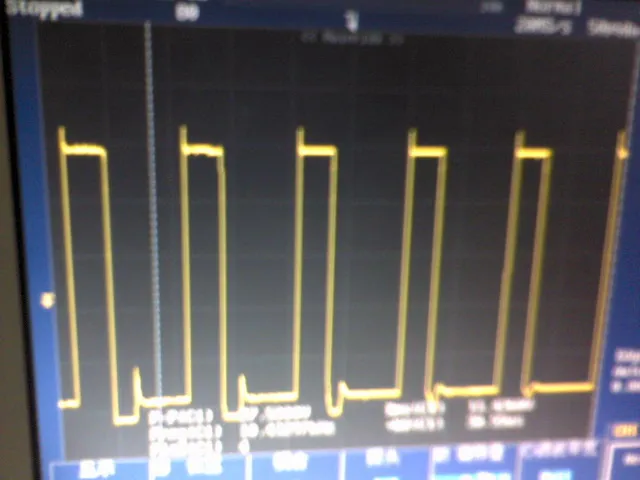

這是開關管兩端電壓波形
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/52/1175826607.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/52/1175826568.jpg');}" onmousewheel="return imgzoom(this);">
這是開關管兩端電壓波形
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/52/1175826607.jpg');}" onmousewheel="return imgzoom(this);"> 0
