開關電源保險總燒，求原因

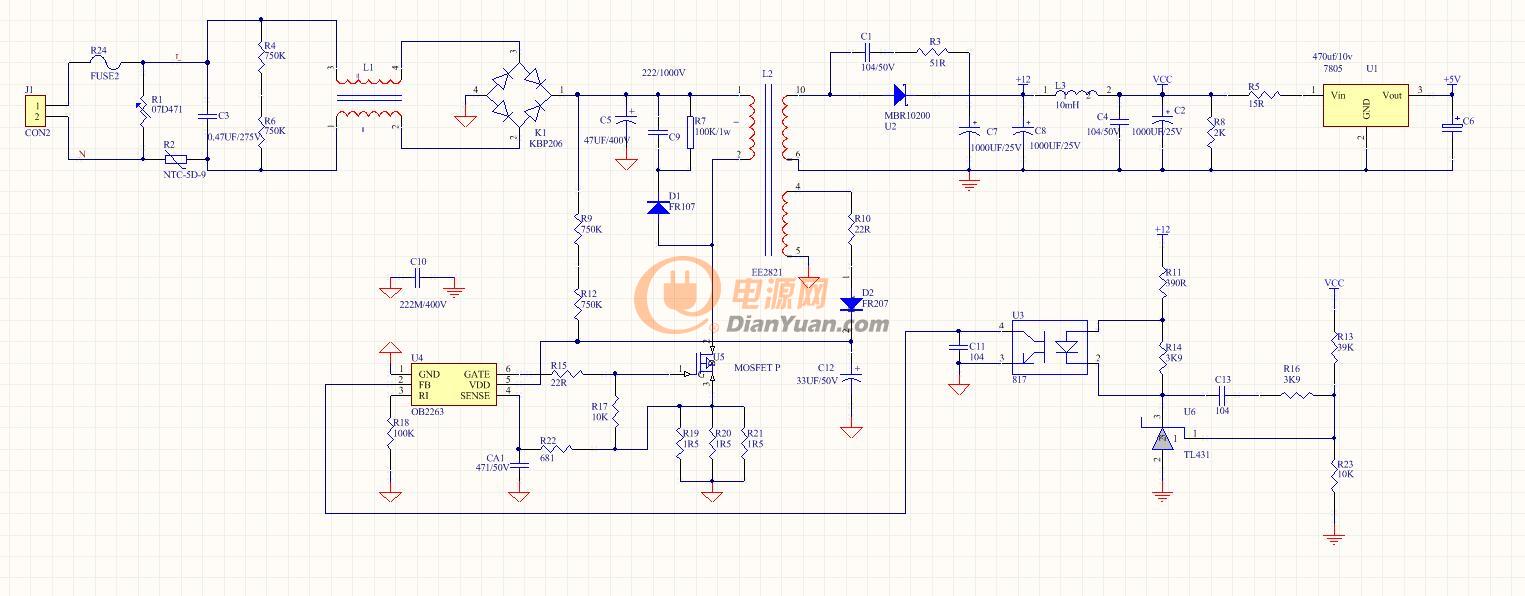

QQ截圖20160729145120

這個開關電源電路總是燒保險絲，整流橋和MOS管總是擊穿，求電路設計有缺陷嗎？ 還是元件本身問題？求大神們解答。

全部回復(8)
正序查看
倒序查看
syh258456
LV.4
2
2016-07-29 17:42
做多少W？用多大規格保險管？有沒有試著換其他品牌MOS和整流橋？
0
回復
gonkey
LV.1
3
2016-07-29 19:07
@syh258456
做多少W？用多大規格保險管？有沒有試著換其他品牌MOS和整流橋？
15W的，我主要負責測試，現在領導想知道原理是有沒有缺陷或問題
0
回復
476805418
LV.1
4
2016-07-30 09:51
想知道你這個到底是一上電就燒呢還是偶爾有燒的，可以用示波器監測以下VDS的峰值，因?yàn)槟闶鞘须娬?，MOS原邊電壓應該是比較高的，保險燒的話多是電流過大，有可能是原邊短路或者保險管電流太小，最好是看下波形。
0
回復
yanshuyin
LV.4
5
2016-07-30 11:50
有沒有 搞錯，C1那肖特基吸收電容用104/50V？？MOS 管的VDS有沒有看過？
0
回復
gonkey
LV.1
6
2016-08-02 17:04
@476805418
想知道你這個到底是一上電就燒呢還是偶爾有燒的，可以用示波器監測以下VDS的峰值，因?yàn)槟闶鞘须娬?，MOS原邊電壓應該是比較高的，保險燒的話多是電流過大，有可能是原邊短路或者保險管電流太小，最好是看下波形。

偶爾會燒，不是所有的都燒

0
回復
luxing123
LV.8
7
2016-08-03 10:35
@yanshuyin
有沒有搞錯，C1那肖特基吸收電容用104/50V？？MOS管的VDS有沒有看過？

保險管被燒是電流過大，重新選取合適的保險管。

0
回復
烏拉圭
LV.1
8
2016-10-20 20:21
@gonkey
15W的，我主要負責測試，現在領導想知道原理是有沒有缺陷或問題

次級吸收電容太大了

0
回復
烏拉圭
LV.1
9
2016-10-20 20:22
@gonkey
15W的，我主要負責測試，現在領導想知道原理是有沒有缺陷或問題
次級吸收pF級就可以了
