2.4G 無線遙控 LED 照明系統應用方案

一：方案名稱：2.4G 無線遙控 LED 照明系統應用方案

二：方案品牌：亞成微-RM（自主研發）

三：電源功能及特點

1.全電壓輸入范圍內±5%輸出恒流精度?

2.原邊檢測，無需光耦和 TL431?

3.內置自適應峰值電流調節控制?

4. 內置初級繞組電感補償?

5.開機軟啟動技術?

6.內置前沿消隱技術?

7.逐周期電流限制技術?

8. VDD 過壓保護/欠壓鎖定/過壓箝位功能

四：電源方案描述

本方案為客戶提供工作于 2.4GHz ISM 頻帶的無線控制 LED 解決方案。該方案具有多重優勢：高集成度，卓越的射頻性能，抗干擾能力強，功耗低，僅需極少的 BOM 元器件，與現有解決方案相比，實現的遙控距離更遠，抗干擾能力更強。該遙控方案包括遙控器端（發射端）和控制器端（接收端），遙控器端支持多個按鍵，通過向控制器端發射對應鍵值，實現對 LED 燈亮度/色度調節、全開/關、分組開/關等遙控功能。

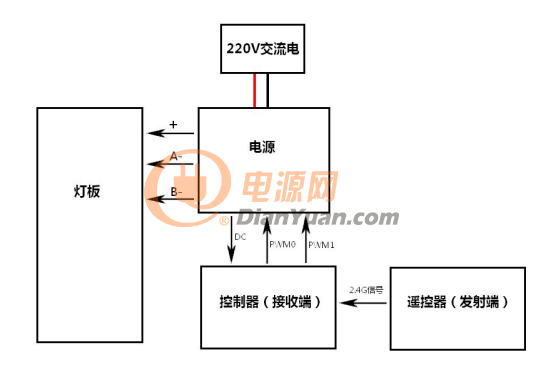

本方案分為主控部分和遙控部分，主控部分包括電源和控制器。電源輸入為 220V 交流電，輸出做 LED 燈板和控制器電源。遙控器（發射端）和控制器（接收端）都集成 2.4G 無線射頻功能。遙控器通過 2.4G 無線射頻發出控制指令，控制器收到后調節 LED 的實際顯示效果。

電源芯片 RM3680TRM3680T 是一款高精度原邊反饋 LED 恒流驅動芯片。適用于小功率（15--36W）LED 驅動電源。該芯片適用于原邊反激拓?fù)鋺?yīng)用電路，無需次級反饋電路。內部集成高精度恒流控制器，可實現 ? 5% 的精度。在恒流工作模式下，RM3680T 通過 PFM 方式調節頻率穩定輸出；輸出電流和輸出功率都是通過 CS 腳外接的 RS 電阻和 INV 采樣電阻來調節。開路時，系統工作在恒壓模式，INV 腳通過采樣輔助繞組電壓來穩定最大輸出電壓。RM3680T 集成多種保護功能：包括 LED 開路/短路保護、逐周期電流限制、軟啟動、VDD 過壓保護、VDD 過壓箝位和欠壓鎖定等功能。

五：電源芯片封裝：RM3680T采用SOT23-6封裝。

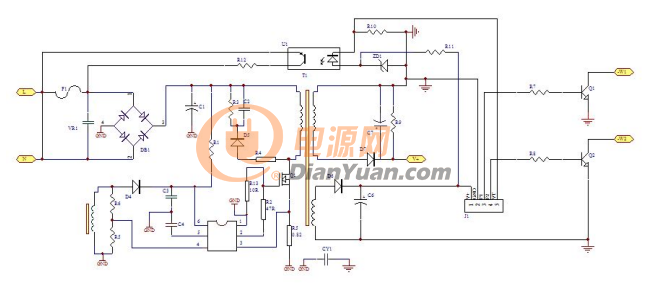

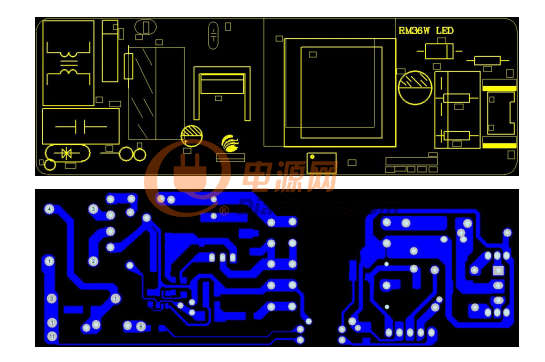

六：電源原理圖：
