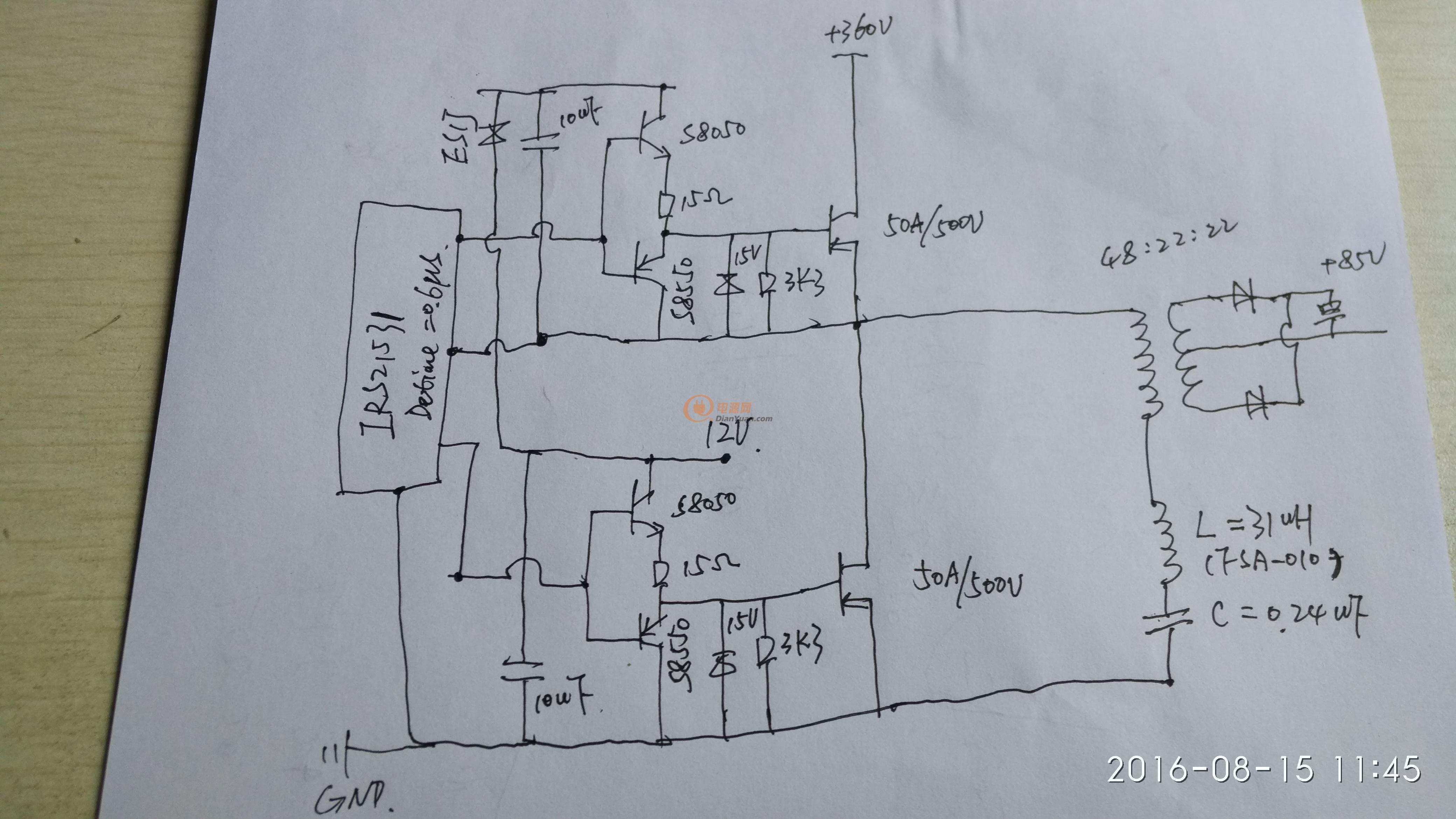

圖是手畫的，介紹下，芯片是IRS21531,自帶振蕩的半橋驅動，固定占空比，本案頻率為60KHz，圖中的L，C為一諧振網絡，固有頻率為58KHz，母線360V為穩定供電，在變壓器次級側并聯了一只1mH的電感，電感的目的是解決在空載時開關變硬。大部分成品正常工作沒有問題，現在有一些在大功率（2000W負載）老化時炸管。在客戶手上有一些是開機瞬間炸管。請各位高手分析原因。
諧振半橋燒管
全部回復(2)
正序查看
倒序查看
@417zhouge
上電瞬間炸管，可以拿臺樣機測試360V是否有過沖，再看下初級電流在啟動時有沒有峰值限流，一般開啟的前面幾個周期峰值電流特別大。拿示波器掛下啟動時的MOSFET電壓電流波形。
感謝您的回復。前面的360V是3843+MOS做的BOOST升壓而來，輸入是220V整流。電路中做了兩級NTC+繼電器的軟啟，第一級是串在交流輸入的，第二級是串在隔離變壓器上的。只有輸出電壓正常后才會吸合兩個繼電器。繼電器吸合后才會允許次級加重載。BOOST也有欠壓保護，輸入直流電壓低于200V即停止升壓。
