反激式變換器多路輸出問題

大家好,有些問題需要請教一下

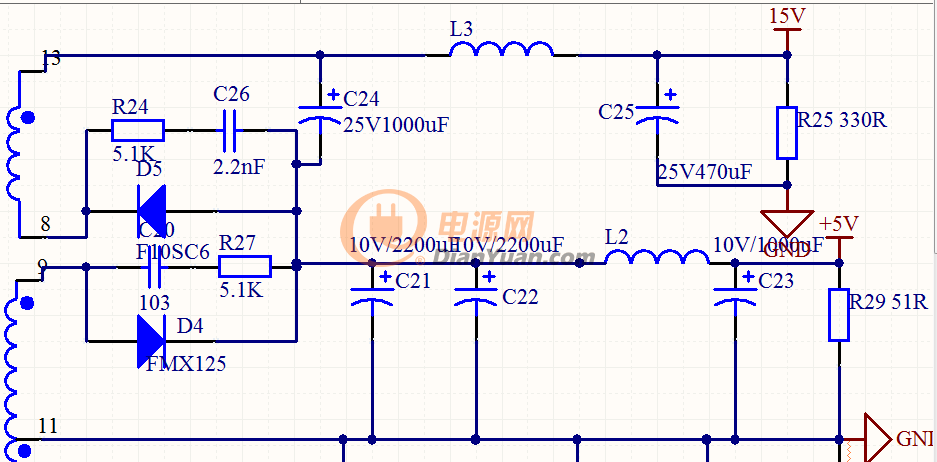

     目前在設計反激式開關電源,多路輸出的,想問一下,可以重復利用兩個繞組嗎?像如圖這樣的,是什么原理呢?

QQ截圖20160912150338



全部回復(10)
正序查看
倒序查看
2016-09-12 15:29
當然可以,是2路輸出相加!
0
回復
2016-09-12 15:41
@yaojinc1962
當然可以,是2路輸出相加!
這個就是兩個相加的嗎?那個C24是用來做什么的呢?
0
回復
2016-09-12 16:01
@fkdjzyyyyddt
這個就是兩個相加的嗎?那個C24是用來做什么的呢?
上線圈輸出的10V,C24是這路輸出的直流濾波電容,這里采的用是Л型濾波回路。
0
回復
2016-09-12 16:26
@yaojinc1962
上線圈輸出的10V,C24是這路輸出的直流濾波電容,這里采的用是Л型濾波回路。

嗯嗯,那具體的15V輸出回路電流是怎么流動的呢,應該是兩個繞組疊加組成15V輸出,可是電路圖是D4、D5、上面繞組、輸出、然后經過GND、下面繞組回到D4,問題:經過二極管整流之后,應該接的是輸出端的濾波電路,這個電路怎么接的是繞組呢?

0
回復
2016-09-12 18:19
@fkdjzyyyyddt
嗯嗯,那具體的15V輸出回路電流是怎么流動的呢,應該是兩個繞組疊加組成15V輸出,可是電路圖是D4、D5、上面繞組、輸出、然后經過GND、下面繞組回到D4,問題:經過二極管整流之后,應該接的是輸出端的濾波電路,這個電路怎么接的是繞組呢?
這是直流疊加方式,可以改善交叉調整率。
0
回復
2016-09-12 20:26
@ymyangyong
這是直流疊加方式,可以改善交叉調整率。

還請版主明示,15V的電壓是如何實現的?直流疊加的話:5V+10V,那10V電壓產生的二極管為什么是反著的呢?15V電壓產生,經過的器件的導通過程能詳述一下嗎?謝謝了

0
回復
2016-09-13 11:21
已經被添加到社區經典圖庫嘍
http://www.e-ticket.cn/bbs/classic/
0
回復
2016-09-13 13:10
@fkdjzyyyyddt
還請版主明示,15V的電壓是如何實現的?直流疊加的話:5V+10V,那10V電壓產生的二極管為什么是反著的呢?15V電壓產生,經過的器件的導通過程能詳述一下嗎?謝謝了
二極管方向是對的,下組與上組分別整流輸出5V、10V,串聯后疊加成15V。
0
回復
2016-09-13 15:37
@ymyangyong
二極管方向是對的,下組與上組分別整流輸出5V、10V,串聯后疊加成15V。
一般整流輸出正電壓的話,二極管的方向不應該和5V輸出的方向是一樣的嗎?這樣的話,輸出的是不是負電壓呢?
0
回復
2016-09-13 15:42
@ymyangyong
二極管方向是對的,下組與上組分別整流輸出5V、10V,串聯后疊加成15V。
嗯嗯,明白了,因?yàn)樯辖M輸出的是10V,與下面的5V疊加,得到15V,15V的電壓高于10V電壓,所以二極管的方向是對的,是吧,謝謝了,清晰了很多。
