帶電池啟動不能正常開機

最近用2844做了一個反激電源輸出27V,給電池充電用的,其他地方倒還好,帶上電池啟不來機,請大家?guī)兔纯础?

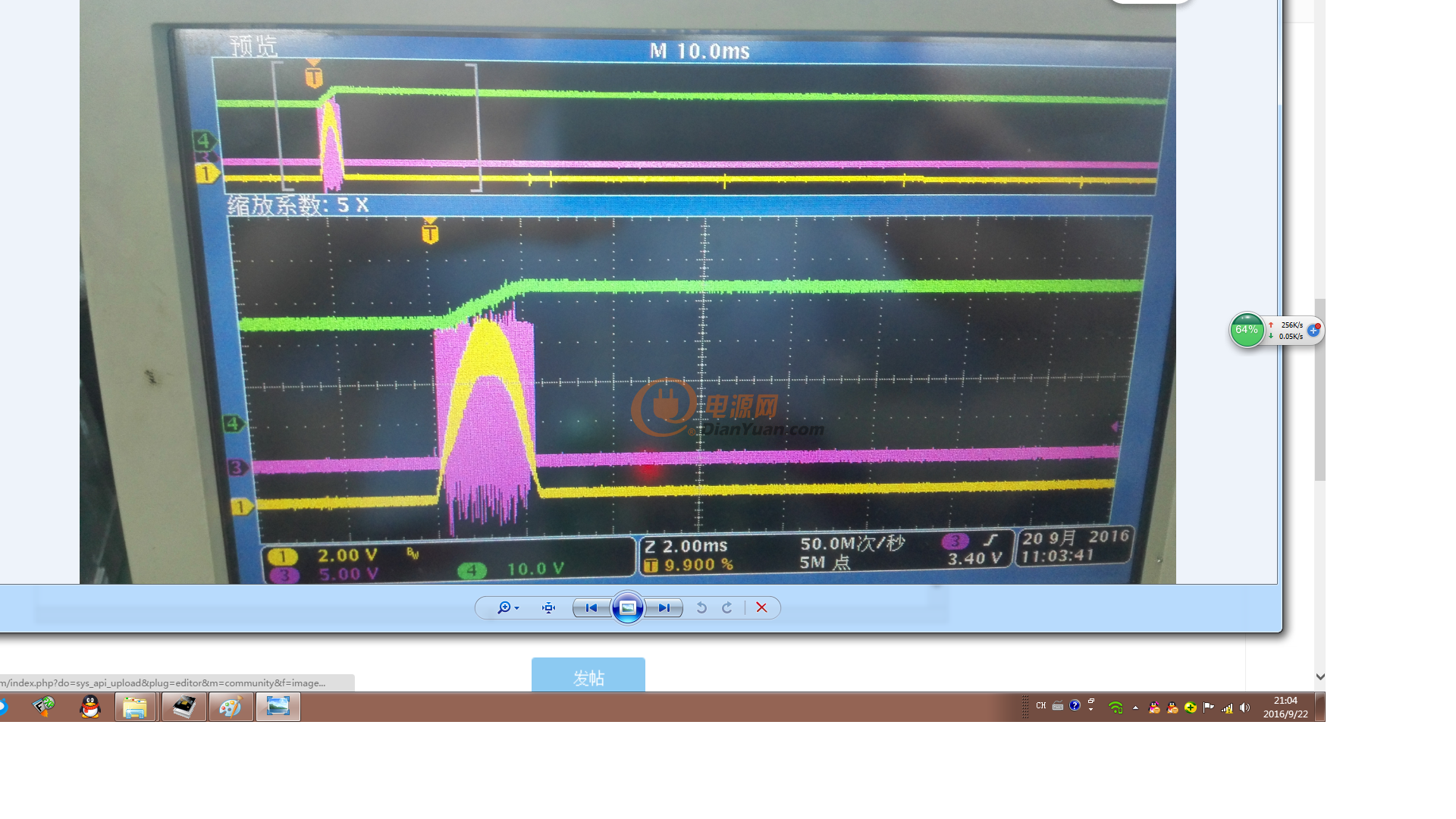

示波器黃的是COMP,紫的是驅動,綠的是輸出電壓。帶電池啟動有電壓過沖,電壓超過閉環點驅動關閉

電壓降低比較慢,VCC將的快,等輸出電壓降低到閉環點,VCC已經小于芯片工作電壓了,導致不斷重啟。

把環路調快,VCC電容增大是能解決這個問題,但是動態會震蕩。(只有反饋環路,其他涉及調COMP腳的全去了)

無標題1

無標題2



全部回復(6)
正序查看
倒序查看
2016-09-22 21:34

有沒有可能在431加點軟啟動什么的

0
回復
2016-09-23 10:43
過來幫頂~
0
回復
2016-09-23 11:19
提供信息不全,貼上全圖再做分析!
0
回復
lxp83031
LV.4
5
2016-09-23 11:27
芯片加軟起動。。
0
回復
2016-09-23 13:47
已經被添加到社區經典圖庫嘍
http://www.e-ticket.cn/bbs/classic/
0
回復
2016-09-23 14:48
@夢在腳下
有沒有可能在431加點軟啟動什么的

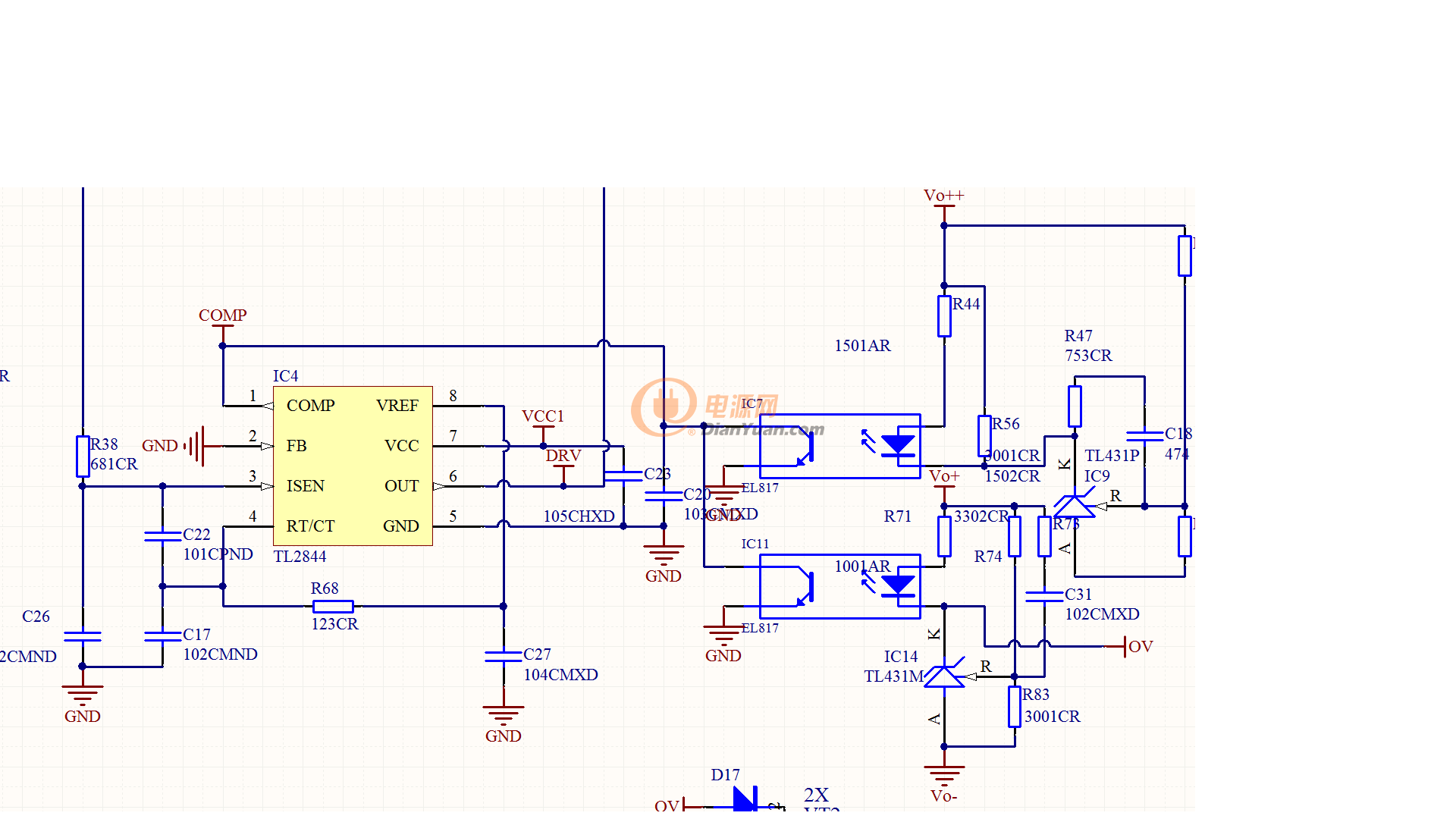

在你的電路中,我看不到有定電流迴路, 只有兩顆431, 一顆做回授另一顆應該是做過電壓

從波型看來, 黃色為Comp 接腳, 由Low拉為Hi, 表示在此區間回授431是沒通, 相對光耦合也沒通, 所以

Comp呈現拉升是正常的, 因為所有能量都被電池吸走, 此時你的Vcc會往下掉, 應該是在Pin3的CS已經頂?shù)?

週期內縮才造成Vcc不足, 解決的方法是把Vcc圈數加高, 然後調整MOSFET 對地電阻, 利用OPP模式對

電池作定功率充電, 不過這方式只是在電路不變時的解決方法, 因為會有輸出短路不保護的風險,

正規還是加個CC電路吧..
