山寨120KHZ高頻烙鐵成功，特來感謝原貼

本人是一個DIY愛好者，時不時的會做一些電路實驗，平時用的是普通的電烙鐵，很多時候感覺普通的烙鐵力不從心，尤其是大的焊點焊的和狗啃的差不多（包括這次做烙鐵的電路，焊點稍微大一點都化不了），正巧上手有一個快克205的手柄，也碰巧無意間看見前幾年zengliang803老師的150w半橋驅動126KHZ高頻烙鐵制作圖紙帖子，想著可以利用手里的手柄 山寨一個試試，由于中間買到假的G3525，遇到N多的問題，最終換了正品的芯片解決所有困擾（包括波形不好（變尖）、上驅動變壓器13腳限流電阻和驅動變壓器發熱等等，換了芯片后統統解決）現在用的REX C100工業控制器 完全山寨原貼的電路，現在就是升溫時間大概是300度20秒的樣子，好像沒有原貼里面描述的快，但是對我來說也是夠用了 也懶得調整了，溫控PID控制很好 上下5度沒有問題，現在工作很穩定 ，感謝zengliang803老師提供的圖紙。

上幾張圖片顯擺一下，焊工和布線請無視：

IMG_1330

IMG_1332

IMG_1336

IMG_1338

IMG_1339

全部回復(28)
正序查看
倒序查看
2016-10-18 12:48

0
回復
2016-10-18 13:02
特意趕來獎勵噠。樓主繼續！
0
回復
2016-10-18 13:22
@電源網-天邊
特意趕來獎勵噠。樓主繼續！
領賞 感謝 ！
0
回復
Coyuun
LV.1
5
2016-10-18 17:46
@學而用之
領賞感謝！
好好學學
0
回復
2016-10-19 10:48
@Coyuun
好好學學
會的  正在學習！
0
回復
2016-10-19 11:04
帖子已被設置為頭條，恭喜樓主可添加電源網私人官網微信（dianyuan_com）為好友，領取現金紅包（備注信息：頭條紅包）

      注：現金紅包僅限當日領取

      活動介紹：http://www.e-ticket.cn/bbs/1531738.html



0
回復
2016-10-19 13:59
已經被添加到社區經典圖庫嘍
http://www.e-ticket.cn/bbs/classic/
0
回復
pingdan
LV.3
9
2016-10-29 11:51

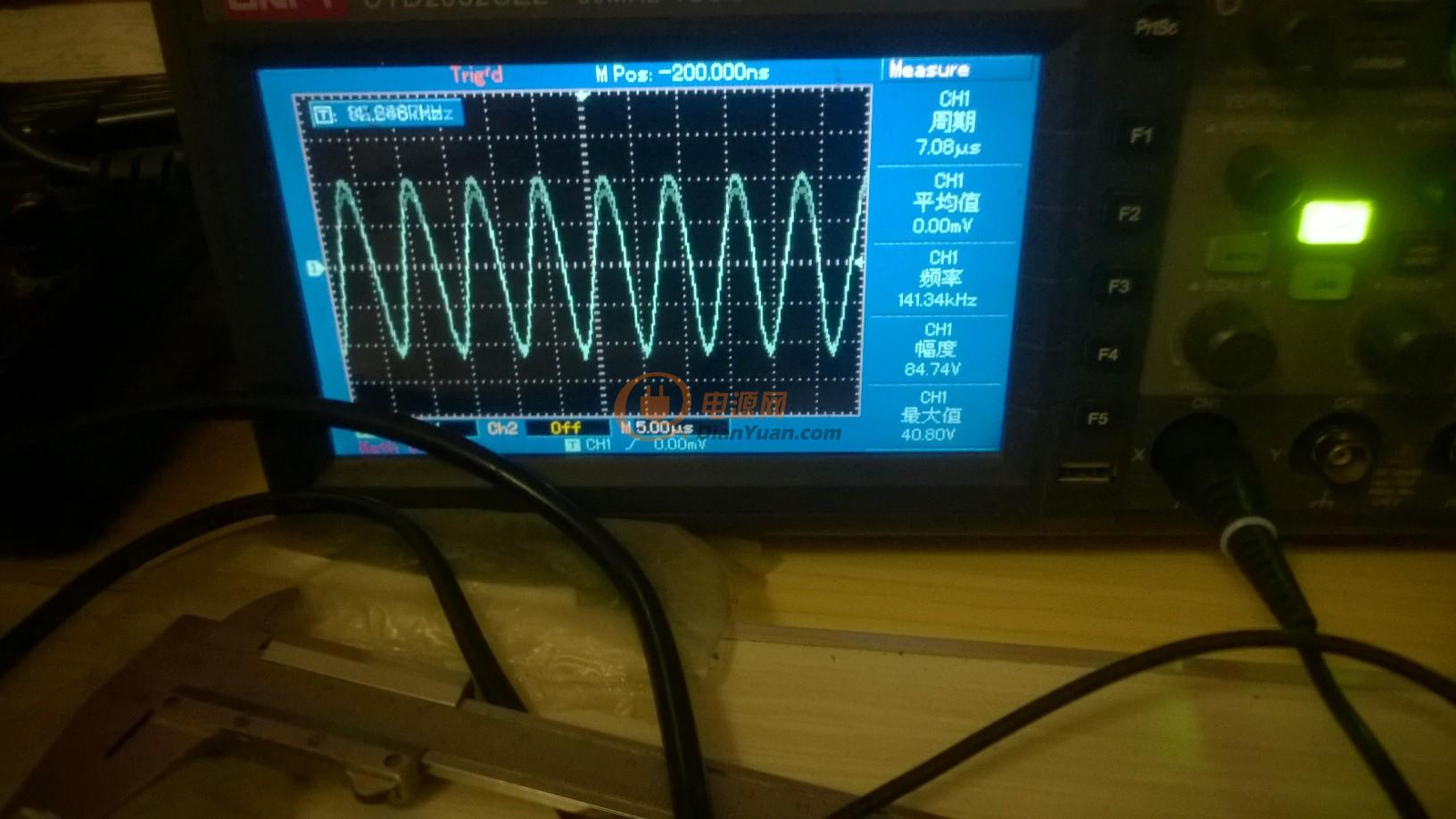

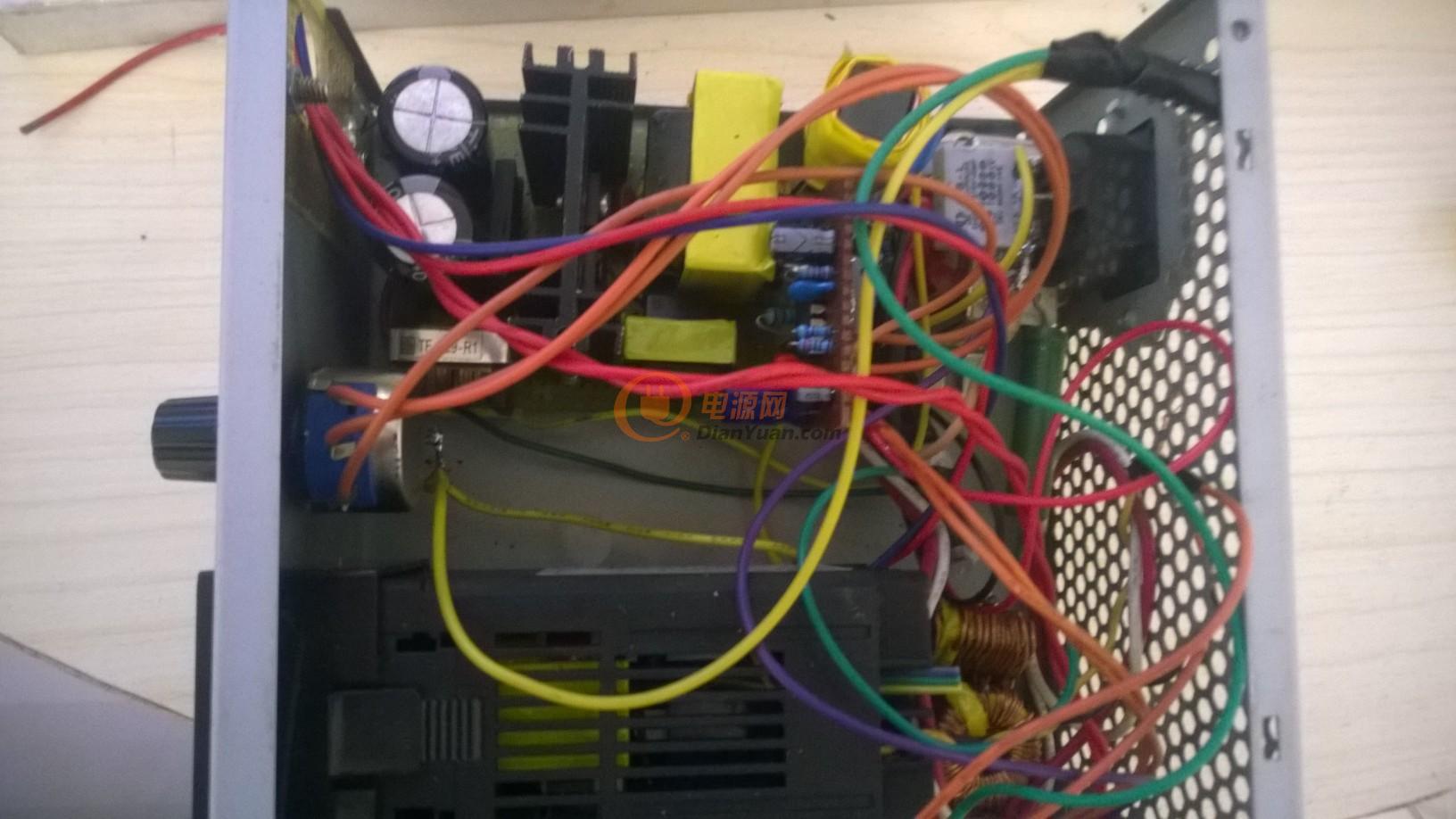

非常感謝樓主提供半橋線路，我也學做了一個90W的，141KHz的40V左右，負載LCL濾波。樓主輸出電壓是多少

0
回復
2016-10-30 17:10
@pingdan
[圖片]非常感謝樓主提供半橋線路，我也學做了一個90W的，141KHz的40V左右，負載LCL濾波。樓主輸出電壓是多少[圖片]
你的輸出是多少，我沒有測過輸出，我用萬用表測才3v多 可能是頻率太高的原因，現在示波器被人借走了  看不了  反正現在用的很穩定。
0
回復
2016-10-30 17:13
@pingdan
[圖片]非常感謝樓主提供半橋線路，我也學做了一個90W的，141KHz的40V左右，負載LCL濾波。樓主輸出電壓是多少[圖片]
你那個電位器干嘛用的？
0
回復
pingdan
LV.3
12
2016-10-31 13:33
@學而用之
你那個電位器干嘛用的？

限流的，我做的這個手柄溫度越高電壓和電流都增加，用示波器看著是40V，到300多度就能增加到50V，就加個限流保護點手柄

0
回復
2016-10-31 14:26
@pingdan
限流的，我做的這個手柄溫度越高電壓和電流都增加，用示波器看著是40V，到300多度就能增加到50V，就加個限流保護點手柄
對了 我現在有個問題  就是開機時開關火花比較大  應該是里面兩個電容充電時的大電流的原因，你的有沒有這種情況  有米有好的解決辦法？
0
回復
pingdan
LV.3
14
2016-10-31 15:13
@學而用之
對了我現在有個問題 就是開機時開關火花比較大 應該是里面兩個電容充電時的大電流的原因，你的有沒有這種情況 有米有好的解決辦法？
我加了個10歐10瓦的電阻，2瓦的應該夠用吧
0
回復
pingdan
LV.3
15
2016-11-05 11:16
@學而用之
你的輸出是多少，我沒有測過輸出，我用萬用表測才3v多可能是頻率太高的原因，現在示波器被人借走了 看不了 反正現在用的很穩定。
6孔插座才郵到開始裝

加個定時待機40秒后待機，電路還不成熟試探中。。。

半小時待機基本穩定在200多度

0
回復
2016-11-05 14:27
@pingdan
6孔插座才郵到開始裝[圖片]加個定時待機40秒后待機，電路還不成熟試探中。。。[圖片]半小時待機基本穩定在200多度
電路發上來看看
0
回復
pingdan
LV.3
17
2016-11-05 14:30
@學而用之
電路發上來看看

我的是202手柄帶感應開關，一定要調閃爍狀態，不然功率管和電感會熱

0
回復
2016-11-05 15:27
@pingdan
[圖片]我的是202手柄帶感應開關，一定要調閃爍狀態，不然功率管和電感會熱
電路基本看懂了，但是你兩個光耦的輸出是并聯的嗎 ？還有你這個電路和溫控器怎么切換的工作的？手柄拿起 震動開關接觸 接通可控硅給定時電容放電，拉低晶體管基極電位 低于穩壓管閥值 晶體管截止 光耦輸出，放下手柄 電容放電到不能維持可控硅導通，電容充電高過閥值晶體管導通拉低集電極電位光耦停止輸出，你下面的電路原理和上面是一個思路，但是看你畫的光耦輸出級并聯 不是太明白，我的理解是用這個定時電路來切換待機溫控 和工作溫控交換工作，不知道是不是這樣。
0
回復
pingdan
LV.3
19
2016-11-05 15:35
@學而用之
電路基本看懂了，但是你兩個光耦的輸出是并聯的嗎？還有你這個電路和溫控器怎么切換的工作的？手柄拿起震動開關接觸接通可控硅給定時電容放電，拉低晶體管基極電位低于穩壓管閥值晶體管截止光耦輸出，放下手柄電容放電到不能維持可控硅導通，電容充電高過閥值晶體管導通拉低集電極電位光耦停止輸出，你下面的電路原理和上面是一個思路，但是看你畫的光耦輸出級并聯不是太明白，我的理解是用這個定時電路來切換待機溫控和工作溫控交換工作，不知道是不是這樣。
兩個光耦并聯和溫控儀串聯，定時器到時間不工作，521-1斷開，限壓維持工作521-2，限壓就像間歇接通性質，輸出不是滿載，實現待機維持溫度。整個是要串在溫控儀的光耦
0
回復
2016-11-05 15:42
@pingdan
兩個光耦并聯和溫控儀串聯，定時器到時間不工作，521-1斷開，限壓維持工作521-2，限壓就像間歇接通性質，輸出不是滿載，實現待機維持溫度。整個是要串在溫控儀的光耦
明白了，根據你的啟發，我還有個思路不過有點麻煩，就是改下3525的電路  待機模式用電壓反饋來調整脈寬，工作模式就是最大脈寬，然后用你的定時電路來切換，我有時間的時候弄個電路試試。
0
回復
pingdan
LV.3
21
2016-11-05 15:48
@學而用之
明白了，根據你的啟發，我還有個思路不過有點麻煩，就是改下3525的電路 待機模式用電壓反饋來調整脈寬，工作模式就是最大脈寬，然后用你的定時電路來切換，我有時間的時候弄個電路試試。
不行的，調脈寬改變了波形功率管和電感都發熱，降低效率
0
回復
2016-11-05 15:52
@pingdan
不行的，調脈寬改變了波形功率管和電感都發熱，降低效率
我輸出沒有加電感 估計效率已經很差勁了
0
回復
pingdan
LV.3
23
2016-11-05 15:54
@學而用之
我輸出沒有加電感估計效率已經很差勁了
調脈寬我也試過，效果不好，就想了這個方法，你要是改成功了別忘了電路分享下哈
0
回復
2016-11-05 15:58
@pingdan
調脈寬我也試過，效果不好，就想了這個方法，你要是改成功了別忘了電路分享下哈
哦  好的  謝謝 那就不試了  免得浪費時間。
0
回復
2016-11-05 16:58
@pingdan
我加了個10歐10瓦的電阻，2瓦的應該夠用吧
我剛才試了一下加了一個3w的10歐姆的  不行燙的厲害，后來看見壞的電源上有個負溫度系數的電阻  裝上很OK 現在看機沒有火花了。
0
回復
2016-11-05 17:11
@學而用之
我剛才試了一下加了一個3w的10歐姆的 不行燙的厲害，后來看見壞的電源上有個負溫度系數的電阻 裝上很OK現在看機沒有火花了。

工作很穩定，這次DIY很成功。

0
回復
pingdan
LV.3
27
2016-11-06 08:52
@學而用之
[圖片][圖片]工作很穩定，這次DIY很成功。
恭喜恭喜，問下樓主溫控儀的P,I,D都設置多少
0
回復
2016-11-06 15:21
@pingdan
恭喜恭喜，問下樓主溫控儀的P,I,D都設置多少
溫控器有自整定功能的 開機后進行自整定就可以了  不用自己設置具體參數。
0
回復
2018-12-03 14:46
@學而用之
對了我現在有個問題 就是開機時開關火花比較大 應該是里面兩個電容充電時的大電流的原因，你的有沒有這種情況 有米有好的解決辦法？

輸入橋堆前面串一個  5D-9  NTC  ,, 消除上電火花效果很好.

不好用你來打我臉 : )
