電子工程師之大話電解電容
電解電容在電子線路中必不可少，相信接觸電子的各位都比較了解。它的作用更是繁多，濾波、儲能、延時等待。那么好的電容與劣質電容在起到作用中相差很大（廢話），本人菜鳥，高深技術談不了，這里就跟大家一同探討電容質量好壞的對比，純屬經驗談論，錯誤指正，不喜勿噴！廢話不多說，先上圖！
全部回復(35)
正序查看
倒序查看
發圖只能在回復中上圖，不懂為啥！接上，這個電容是機子上面拆下來的，質量還不錯！看圖
工藝完整，電解液比較濃稠，聞起來還有刺激性氣味，沒錯，濃硫酸（不建議大伙聞，比竟這濃硫酸有可能會對呼吸道或者肺燒傷）。
還是繼續吧，呵呵！雖然沒什么人討論，但是自己也要堅持完成。
電解電容在電路中，特別是開關電源，如果自己用到劣質電容或者貪便宜直接使用劣質電容，那后果是你像不到的。本人經歷過，劣質電容放久了（大概半年），有的會干，有的偷電漏電，甚至發霉。如果只是平時自己弄幾臺電源來玩，出來工作放家里大半年不用，等大半年回去興高采烈用的時候無緣無故炸雞！要是給老板批量做那就完了，特別是內置電池電瓶的一體機子，長時間運輸和一直到客戶買完，怎么也得個一年半載吧！用戶剛買的機子用不久就各種毛病，甚至耗干電池電量，導致電池充不了電，甚至報廢，給公司造成的損失就不敢直視了！這應該是電容容量不足，偷電，漏電等原因造成的吧。

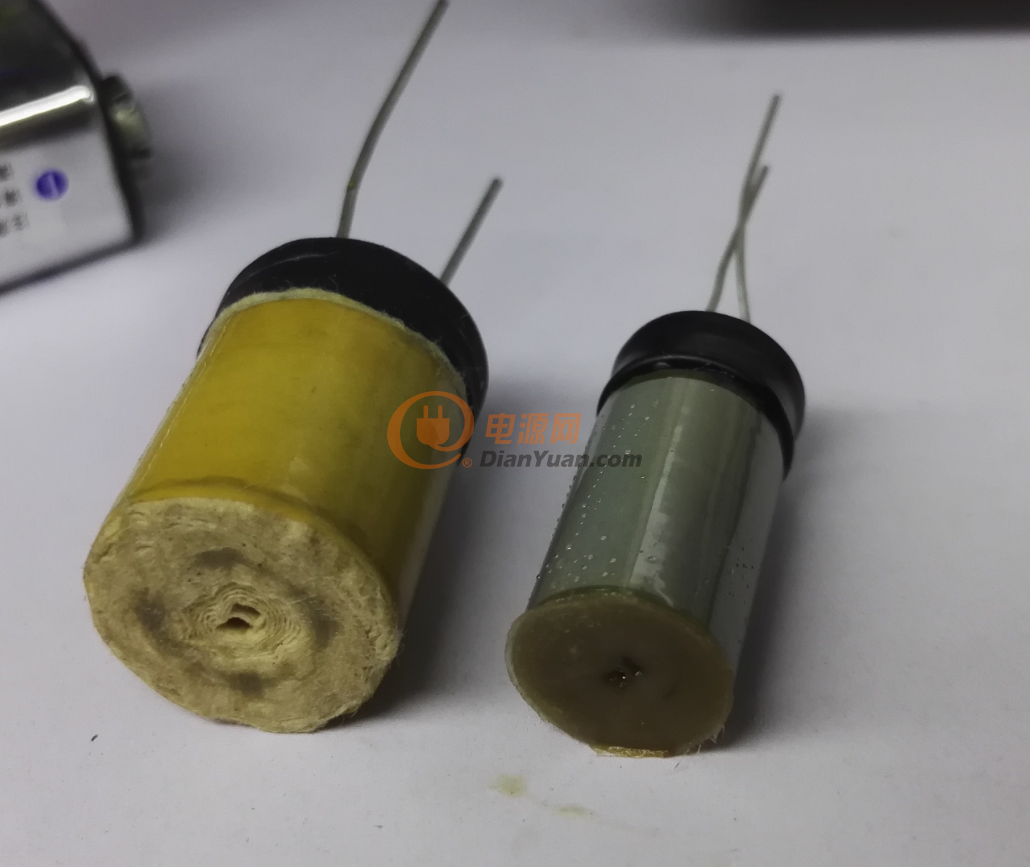

看上圖，這是我扒皮后的幾個電容放置了1個鐘以上，有的也可以放個一兩天，根據濃硫酸不易揮發，甚至會吸收空氣中的水分的特點，很容易發現，左邊兩個已經干了，而右邊的不僅沒干，底部橡膠做還有一少許水分流下來（不是很多，但可以看得出來），而且整體感覺沒有剛拆的時候那么濃稠了，那是濃硫酸吸收空氣中的水分被稀釋了！
這個是拆半個鐘比對圖
半個鐘后圖片
發霉比對
側面工藝比對
0
回復
@guang盧
發圖只能在回復中上圖，不懂為啥！接上，這個電容是機子上面拆下來的，質量還不錯！看圖[圖片]工藝完整，電解液比較濃稠，聞起來還有刺激性氣味，沒錯，濃硫酸（不建議大伙聞，比竟這濃硫酸有可能會對呼吸道或者肺燒傷）。 還是繼續吧，呵呵！雖然沒什么人討論，但是自己也要堅持完成。 電解電容在電路中，特別是開關電源，如果自己用到劣質電容或者貪便宜直接使用劣質電容，那后果是你像不到的。本人經歷過，劣質電容放久了（大概半年），有的會干，有的偷電漏電，甚至發霉。如果只是平時自己弄幾臺電源來玩，出來工作放家里大半年不用，等大半年回去興高采烈用的時候無緣無故炸雞！要是給老板批量做那就完了，特別是內置電池電瓶的一體機子，長時間運輸和一直到客戶買完，怎么也得個一年半載吧！用戶剛買的機子用不久就各種毛病，甚至耗干電池電量，導致電池充不了電，甚至報廢，給公司造成的損失就不敢直視了！這應該是電容容量不足，偷電，漏電等原因造成的吧。[圖片]看上圖，這是我扒皮后的幾個電容放置了1個鐘以上，有的也可以放個一兩天，根據濃硫酸不易揮發，甚至會吸收空氣中的水分的特點，很容易發現，左邊兩個已經干了，而右邊的不僅沒干，底部橡膠做還有一少許水分流下來（不是很多，但可以看得出來），而且整體感覺沒有剛拆的時候那么濃稠了，那是濃硫酸吸收空氣中的水分被稀釋了！[圖片]這個是拆半個鐘比對圖[圖片]半個鐘后圖片[圖片]發霉比對[圖片]側面工藝比對
電容也是個大學問。LZ繼續啊。
順便請教一下有沒有什么簡單快速點的方法來判斷電解電容材質的好壞呢？
0
回復
@guang盧
發圖只能在回復中上圖，不懂為啥！接上，這個電容是機子上面拆下來的，質量還不錯！看圖[圖片]工藝完整，電解液比較濃稠，聞起來還有刺激性氣味，沒錯，濃硫酸（不建議大伙聞，比竟這濃硫酸有可能會對呼吸道或者肺燒傷）。 還是繼續吧，呵呵！雖然沒什么人討論，但是自己也要堅持完成。 電解電容在電路中，特別是開關電源，如果自己用到劣質電容或者貪便宜直接使用劣質電容，那后果是你像不到的。本人經歷過，劣質電容放久了（大概半年），有的會干，有的偷電漏電，甚至發霉。如果只是平時自己弄幾臺電源來玩，出來工作放家里大半年不用，等大半年回去興高采烈用的時候無緣無故炸雞！要是給老板批量做那就完了，特別是內置電池電瓶的一體機子，長時間運輸和一直到客戶買完，怎么也得個一年半載吧！用戶剛買的機子用不久就各種毛病，甚至耗干電池電量，導致電池充不了電，甚至報廢，給公司造成的損失就不敢直視了！這應該是電容容量不足，偷電，漏電等原因造成的吧。[圖片]看上圖，這是我扒皮后的幾個電容放置了1個鐘以上，有的也可以放個一兩天，根據濃硫酸不易揮發，甚至會吸收空氣中的水分的特點，很容易發現，左邊兩個已經干了，而右邊的不僅沒干，底部橡膠做還有一少許水分流下來（不是很多，但可以看得出來），而且整體感覺沒有剛拆的時候那么濃稠了，那是濃硫酸吸收空氣中的水分被稀釋了！[圖片]這個是拆半個鐘比對圖[圖片]半個鐘后圖片[圖片]發霉比對[圖片]側面工藝比對
也曾拆過幾個電容，電解液應該不是硫酸，刺激性氣味聞起來像是是銨鹽類的東西
0
回復
@guang盧
發圖只能在回復中上圖，不懂為啥！接上，這個電容是機子上面拆下來的，質量還不錯！看圖[圖片]工藝完整，電解液比較濃稠，聞起來還有刺激性氣味，沒錯，濃硫酸（不建議大伙聞，比竟這濃硫酸有可能會對呼吸道或者肺燒傷）。 還是繼續吧，呵呵！雖然沒什么人討論，但是自己也要堅持完成。 電解電容在電路中，特別是開關電源，如果自己用到劣質電容或者貪便宜直接使用劣質電容，那后果是你像不到的。本人經歷過，劣質電容放久了（大概半年），有的會干，有的偷電漏電，甚至發霉。如果只是平時自己弄幾臺電源來玩，出來工作放家里大半年不用，等大半年回去興高采烈用的時候無緣無故炸雞！要是給老板批量做那就完了，特別是內置電池電瓶的一體機子，長時間運輸和一直到客戶買完，怎么也得個一年半載吧！用戶剛買的機子用不久就各種毛病，甚至耗干電池電量，導致電池充不了電，甚至報廢，給公司造成的損失就不敢直視了！這應該是電容容量不足，偷電，漏電等原因造成的吧。[圖片]看上圖，這是我扒皮后的幾個電容放置了1個鐘以上，有的也可以放個一兩天，根據濃硫酸不易揮發，甚至會吸收空氣中的水分的特點，很容易發現，左邊兩個已經干了，而右邊的不僅沒干，底部橡膠做還有一少許水分流下來（不是很多，但可以看得出來），而且整體感覺沒有剛拆的時候那么濃稠了，那是濃硫酸吸收空氣中的水分被稀釋了！[圖片]這個是拆半個鐘比對圖[圖片]半個鐘后圖片[圖片]發霉比對[圖片]側面工藝比對
繼續發圖：
內部比對
刀削面來了
都是樣品用不了的被我拆了！供大家欣賞??！
被電解液泡過的顏色還是有區別的！！
這些不做鞭炮可惜了，鞭炮聲電容爆炸聲，聲聲刺耳?。。?！
這個是原裝電容，在比較舊機子上拆下來了！用了那么久電解液還是很充分！沒有發霉?。?
0
回復
@guang盧
繼續發圖：[圖片]內部比對[圖片][圖片]刀削面來了[圖片][圖片][圖片]都是樣品用不了的被我拆了！供大家欣賞！！[圖片]被電解液泡過的顏色還是有區別的??！[圖片]這些不做鞭炮可惜了，鞭炮聲電容爆炸聲，聲聲刺耳！?。?！[圖片]這個是原裝電容，在比較舊機子上拆下來了！用了那么久電解液還是很充分！沒有發霉?。?/span>
這些都是國產貨，質量都不行，不用測量，你找?guī)讉€進口電容拆開對比工藝和用料，就發現你這幾個都是垃圾。
牛皮紙顏色黑黃的，那是電解液雜質多，聽說有用菜籽油，所以還有發霉長蟲的。鋁箔不光澤的，是邊角料的廢料做的。還有一層顏色粗燥的金屬層，質量差的一折就斷。最后卷繞好纏的最外面的膠帶，做工好的，會與卷筒一樣寬，切斷面平直光滑，拆解時很難到切斷線?？偨Y：凡是做工用料色澤不好的，都是低端貨。不信你找?guī)讉€真正的黑金剛，紅寶石，尼吉康的拆開看看就知道了，市面很多假貨，要注意區分，小個頭的假貨少，高壓大體積的電子市場基本找不到原裝真貨。
0
回復
@345295362
這些都是國產貨，質量都不行，不用測量，你找?guī)讉€進口電容拆開對比工藝和用料，就發現你這幾個都是垃圾。牛皮紙顏色黑黃的，那是電解液雜質多，聽說有用菜籽油，所以還有發霉長蟲的。鋁箔不光澤的，是邊角料的廢料做的。還有一層顏色粗燥的金屬層，質量差的一折就斷。最后卷繞好纏的最外面的膠帶，做工好的，會與卷筒一樣寬，切斷面平直光滑，拆解時很難到切斷線?？偨Y：凡是做工用料色澤不好的，都是低端貨。不信你找?guī)讉€真正的黑金剛，紅寶石，尼吉康的拆開看看就知道了，市面很多假貨，要注意區分，小個頭的假貨少，高壓大體積的電子市場基本找不到原裝真貨。
345295362果然大神，現在假貨太多了！從原料到產品，那是啥亂七八糟都有，導致“”國產貨“三個字諷刺意味十足啊。我這幾個都不敢用直接拆了，發現鋁箔暗淡無光，金屬層有一個還真想您說的一折就斷啊，外面那層膠帶有幾個還綁一些，有的直接不綁啊！看起來特像小時候玩的鞭炮用紙一圈就了事，看起來就不安全！后面那個我還以為是好電容呢！因為是從舊的機子上拆下來以為是用久了老化的緣故！不過聽你的講解，收獲了不少！
0
回復
帖子已被設置為頭條，恭喜樓主可添加電源網私人官網微信（dianyuan_com）為好友，領取現金紅包（備注信息：頭條紅包）
注：現金紅包僅限當日領取
活動介紹：http://www.e-ticket.cn/bbs/1531738.html
0
回復
@guang盧
345295362果然大神，現在假貨太多了！從原料到產品，那是啥亂七八糟都有，導致“”國產貨“三個字諷刺意味十足啊。我這幾個都不敢用直接拆了，發現鋁箔暗淡無光，金屬層有一個還真想您說的一折就斷啊，外面那層膠帶有幾個還綁一些，有的直接不綁啊！看起來特像小時候玩的鞭炮用紙一圈就了事，看起來就不安全！后面那個我還以為是好電容呢！因為是從舊的機子上拆下來以為是用久了老化的緣故！不過聽你的講解，收獲了不少！
小體積長引線電容，國產和進口最容易區分的辦法就是看封口的膠塞，平底的一定是國產，鬼子與其它國家進口的，基本是凹凸型的膠塞。國產仿冒都很少是這種形狀，不完全排除沒有的可能。如果去電子城買進口電容，看到長引腳平底的就不用買了，絕對假貨，如果買到凹凸狀的，就離真的不遠了，可以的話最好拆開驗內臟。
拆開驗證時，不要心浮氣躁，慢慢來，拆開第一層鋁殼，看繞的松緊度，與鋁殼的飽滿度，好電容一般很少空洞，這不能作為真假依據。因為同樣體積下不同容量會有差別，只能看工藝密度。
看卷筒部分頂端，卷筒里面的鋁箔不能超出頂部裸露出來，這會容易漏電流，使用還會有爆炸的可能。
最外層膠帶，之前說過的，要與卷筒一樣寬，刀切線是直線，而且不容易找到。
再看顏色，據我經驗判斷，顏色發黃發黑的質量都不對，拆過的原裝日系，紙張都是清澈無雜質的，如果顏色不對，寧可認定為假冒。
再看鋁箔，表面沒有顆粒感與拉絲細紋理，有就代表鋁箔工藝不好，或者說是邊角料。另一層光澤度粗燥一些的金屬帶，對折后捏平折線再展開，操作1次是不應該會斷掉或者有明顯裂紋的。有些使用這種劣質材料做的電容，可能是為了滿足生產質量，選用較厚的來抗機械應力，明顯能感覺這一層與鋁箔厚度相差很大。
然后看金屬帶與引腳引線的連接點，鉚壓點要大于2點。
最后就是看電解液量，紙張有沒有浸透電解液。
0
回復
@345295362
小體積長引線電容，國產和進口最容易區分的辦法就是看封口的膠塞，平底的一定是國產，鬼子與其它國家進口的，基本是凹凸型的膠塞。國產仿冒都很少是這種形狀，不完全排除沒有的可能。如果去電子城買進口電容，看到長引腳平底的就不用買了，絕對假貨，如果買到凹凸狀的，就離真的不遠了，可以的話最好拆開驗內臟。拆開驗證時，不要心浮氣躁，慢慢來，拆開第一層鋁殼，看繞的松緊度，與鋁殼的飽滿度，好電容一般很少空洞，這不能作為真假依據。因為同樣體積下不同容量會有差別，只能看工藝密度。看卷筒部分頂端，卷筒里面的鋁箔不能超出頂部裸露出來，這會容易漏電流，使用還會有爆炸的可能。最外層膠帶，之前說過的，要與卷筒一樣寬，刀切線是直線，而且不容易找到。再看顏色，據我經驗判斷，顏色發黃發黑的質量都不對，拆過的原裝日系，紙張都是清澈無雜質的，如果顏色不對，寧可認定為假冒。再看鋁箔，表面沒有顆粒感與拉絲細紋理，有就代表鋁箔工藝不好，或者說是邊角料。另一層光澤度粗燥一些的金屬帶，對折后捏平折線再展開，操作1次是不應該會斷掉或者有明顯裂紋的。有些使用這種劣質材料做的電容，可能是為了滿足生產質量，選用較厚的來抗機械應力，明顯能感覺這一層與鋁箔厚度相差很大。然后看金屬帶與引腳引線的連接點，鉚壓點要大于2點。最后就是看電解液量，紙張有沒有浸透電解液。
哥們，看來死在你手上的電容不計其數??！哈哈，不過話說回來，其實就我個人來講并不是追求進口真貨，覺得吧要是國產哪怕沒人家的好，起碼來說中上等電容價格合理些，相信很多人能接受，冒牌防人家還防不好。太不爭氣了！再拆了兩個，上圖給您瞧瞧：
0
回復
@guang盧
哥們，看來死在你手上的電容不計其數??！哈哈，不過話說回來，其實就我個人來講并不是追求進口真貨，覺得吧要是國產哪怕沒人家的好，起碼來說中上等電容價格合理些，相信很多人能接受，冒牌防人家還防不好。太不爭氣了！再拆了兩個，上圖給您瞧瞧：[圖片][圖片][圖片][圖片]

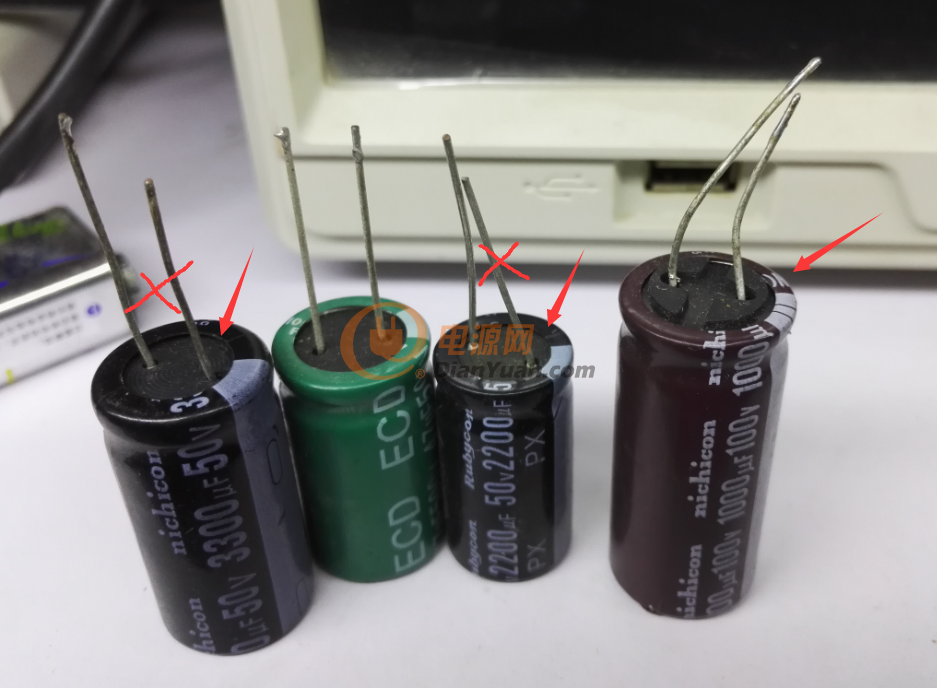

簡單描述一下，看底部，平底的都是國產，這里就有2冒牌，不多解釋，大家自己留意。
準備拆解2個，左圖國產，有圖原裝，上面字體被洗板水洗過，所以字體掉色。
鋁殼，有且色澤差，這里貌似尼吉康的好些，不做依據。
電解液，不用解釋了吧，一看就很明了。仔細看電解液顏色，進口品牌電容的電解液都有種很清澈的感覺。

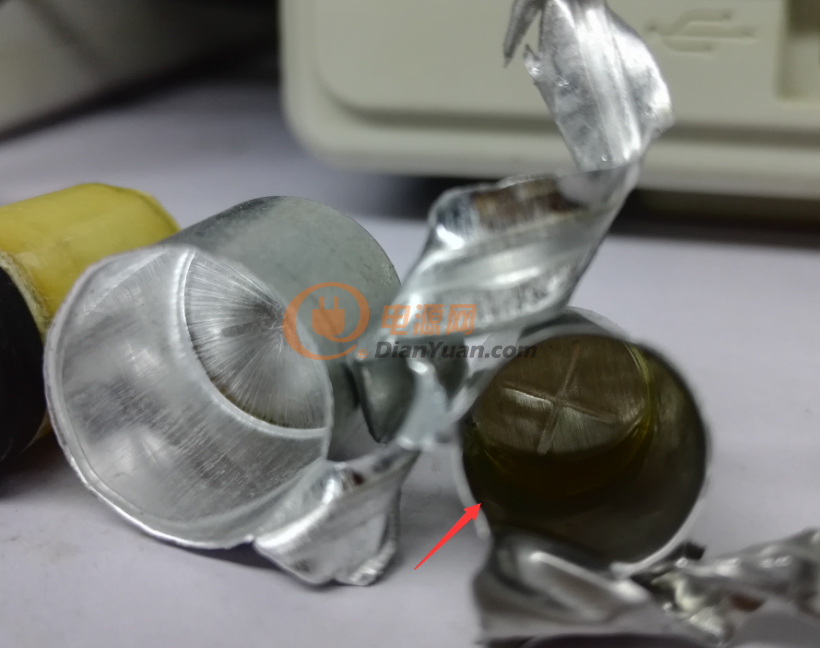

這是外殼里面剩下的液體程度。

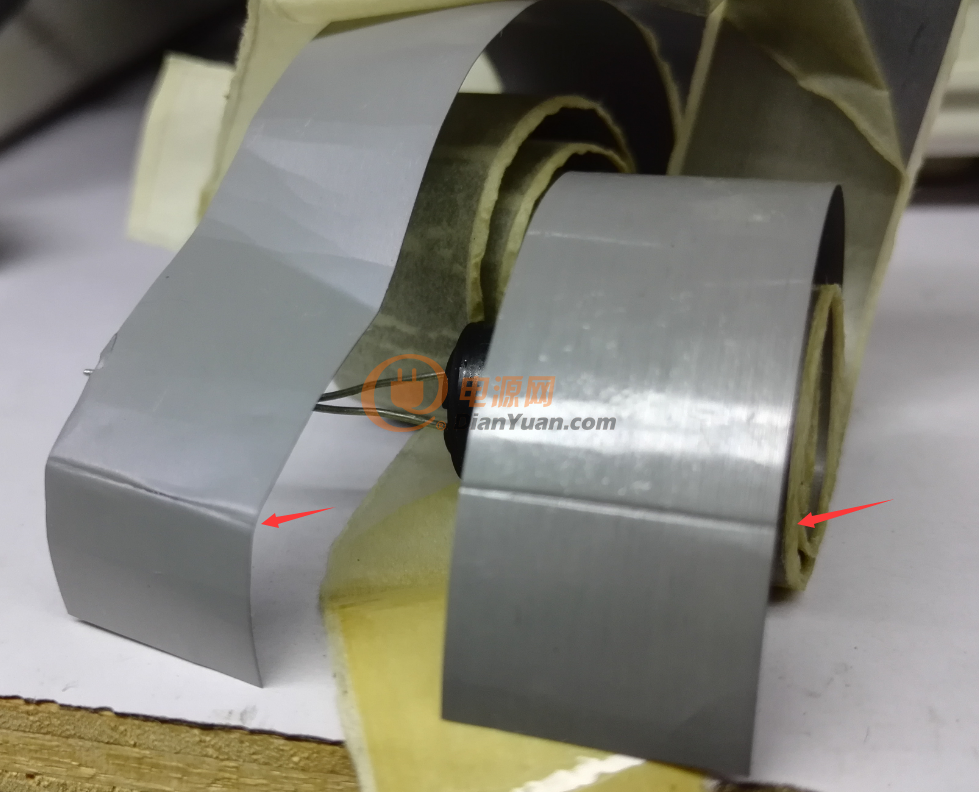

內部用料沒多大差別，都是一折不會斷的，多折幾下就斷了。質量感覺差不多。
紙張顏色這里相差不大，如果有發黃的電解液泡的紙張來對比就非常明顯。

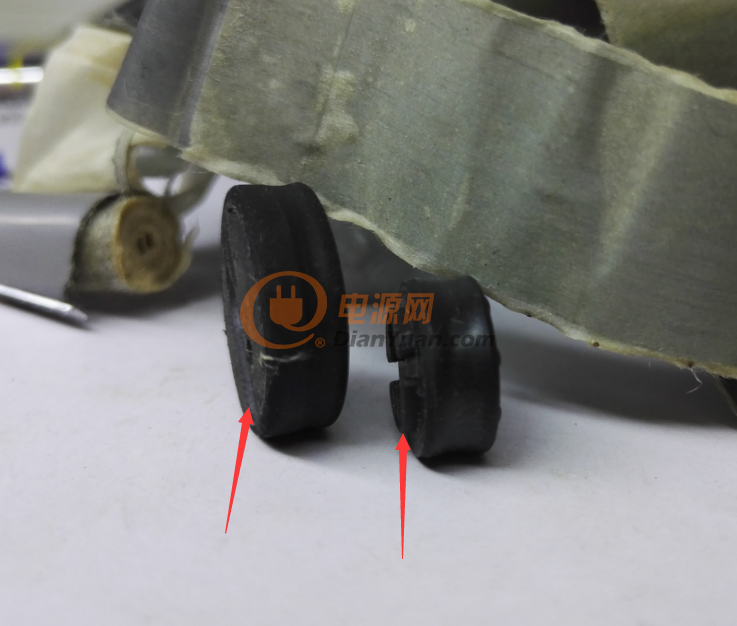

對比看底部，腳墊凸出來的，基本沒假貨，不是100%，起碼拿到真電容的幾率很高。
0
回復
@345295362
[圖片]簡單描述一下，看底部，平底的都是國產，這里就有2冒牌，不多解釋，大家自己留意。[圖片]準備拆解2個，左圖國產，有圖原裝，上面字體被洗板水洗過，所以字體掉色。[圖片]鋁殼，有且色澤差，這里貌似尼吉康的好些，不做依據。[圖片]電解液，不用解釋了吧，一看就很明了。仔細看電解液顏色，進口品牌電容的電解液都有種很清澈的感覺。[圖片][圖片]這是外殼里面剩下的液體程度。[圖片]內部用料沒多大差別，都是一折不會斷的，多折幾下就斷了。質量感覺差不多。紙張顏色這里相差不大，如果有發黃的電解液泡的紙張來對比就非常明顯。[圖片][圖片]對比看底部，腳墊凸出來的，基本沒假貨，不是100%，起碼拿到真電容的幾率很高。
多分享點經驗啊
0
回復
@345295362
[圖片]簡單描述一下，看底部，平底的都是國產，這里就有2冒牌，不多解釋，大家自己留意。[圖片]準備拆解2個，左圖國產，有圖原裝，上面字體被洗板水洗過，所以字體掉色。[圖片]鋁殼，有且色澤差，這里貌似尼吉康的好些，不做依據。[圖片]電解液，不用解釋了吧，一看就很明了。仔細看電解液顏色，進口品牌電容的電解液都有種很清澈的感覺。[圖片][圖片]這是外殼里面剩下的液體程度。[圖片]內部用料沒多大差別，都是一折不會斷的，多折幾下就斷了。質量感覺差不多。紙張顏色這里相差不大，如果有發黃的電解液泡的紙張來對比就非常明顯。[圖片][圖片]對比看底部，腳墊凸出來的，基本沒假貨，不是100%，起碼拿到真電容的幾率很高。
!!佩服佩服！！
0
回復
@345295362
[圖片]簡單描述一下，看底部，平底的都是國產，這里就有2冒牌，不多解釋，大家自己留意。[圖片]準備拆解2個，左圖國產，有圖原裝，上面字體被洗板水洗過，所以字體掉色。[圖片]鋁殼，有且色澤差，這里貌似尼吉康的好些，不做依據。[圖片]電解液，不用解釋了吧，一看就很明了。仔細看電解液顏色，進口品牌電容的電解液都有種很清澈的感覺。[圖片][圖片]這是外殼里面剩下的液體程度。[圖片]內部用料沒多大差別，都是一折不會斷的，多折幾下就斷了。質量感覺差不多。紙張顏色這里相差不大，如果有發黃的電解液泡的紙張來對比就非常明顯。[圖片][圖片]對比看底部，腳墊凸出來的，基本沒假貨，不是100%，起碼拿到真電容的幾率很高。
看底部這個方法好掌握，謝謝。以前做過音響器材上用的幾十瓦功率的開關電源，真的是不計成本。
0
回復
@345295362
[圖片]簡單描述一下，看底部，平底的都是國產，這里就有2冒牌，不多解釋，大家自己留意。[圖片]準備拆解2個，左圖國產，有圖原裝，上面字體被洗板水洗過，所以字體掉色。[圖片]鋁殼，有且色澤差，這里貌似尼吉康的好些，不做依據。[圖片]電解液，不用解釋了吧，一看就很明了。仔細看電解液顏色，進口品牌電容的電解液都有種很清澈的感覺。[圖片][圖片]這是外殼里面剩下的液體程度。[圖片]內部用料沒多大差別，都是一折不會斷的，多折幾下就斷了。質量感覺差不多。紙張顏色這里相差不大，如果有發黃的電解液泡的紙張來對比就非常明顯。[圖片][圖片]對比看底部，腳墊凸出來的，基本沒假貨，不是100%，起碼拿到真電容的幾率很高。
好貼 ?。。?！
0
回復
繼續開講了，帖子停了一段時間，可能大家以為完結了！呵呵，現在是講到第二部分，第一部分只是討論了電解品質區分的小小方法之一。那么第二部分：電解電容的功能，并用生活中的一下示例來解析一下，也許大伙覺得，那么簡單的電容還好意思大吹特吹，大家可以盡情的噴吧！我臉皮還是夠厚的
那么電容很多人都知道，跟電阻，電感等其他元器件組成各種各樣的電路，這里我會拋開電容以外的其他元器件，咋們就單獨的來討論電容，我只以電解電容為例討論，大家可以舉一反三是理解其他的陶瓷，滌綸，鉭電容等。
單獨講只是為了元器件逐個突破，學習開關電源，逆變器甚至其他電路，只要去了解了每個元器件的特性，功能！那么掌握一種電路是很容易了的。電解電容結構，大家可以去查查相關資料，這里我不多說了。時間分配原因我不能一下說完，有時間陸續更新。
廢話有些多了，現在我來講電解電容的第一個特性：儲能，也就是儲存電量！用下圖來解析它儲存電量的特性，相信大家一看圖就知道了，上圖
首先，以水桶來比喻電解電容器，水桶所能裝的水量我們比喻成電容器的容量。
其二，水管比喻線路，導線，它是引導電流（水）流向的路徑。
其三，水流比喻電流，電能。
它的動作過程，剛開始，整個電流沒工作，水桶是空的，打開電源，電路工作，水流由導線經過電容器，然后電容器儲能電量，直到充滿電量才會溢出流向相關元器件。所以經過電容瞬間，電流并不是馬上流向其他相關元件，而是有個緩沖過程！明白了吧?。?！
OK，先到這里，后續還會根據電容特性來討論繪制PCB走線的小知識點，未完待續....
0
回復
@guang盧
繼續開講了，帖子停了一段時間，可能大家以為完結了！呵呵，現在是講到第二部分，第一部分只是討論了電解品質區分的小小方法之一。那么第二部分：電解電容的功能，并用生活中的一下示例來解析一下，也許大伙覺得，那么簡單的電容還好意思大吹特吹，大家可以盡情的噴吧！我臉皮還是夠厚的[圖片][圖片][圖片][圖片] 那么電容很多人都知道，跟電阻，電感等其他元器件組成各種各樣的電路，這里我會拋開電容以外的其他元器件，咋們就單獨的來討論電容，我只以電解電容為例討論，大家可以舉一反三是理解其他的陶瓷，滌綸，鉭電容等。 單獨講只是為了元器件逐個突破，學習開關電源，逆變器甚至其他電路，只要去了解了每個元器件的特性，功能！那么掌握一種電路是很容易了的。電解電容結構，大家可以去查查相關資料，這里我不多說了。時間分配原因我不能一下說完，有時間陸續更新。 廢話有些多了，現在我來講電解電容的第一個特性：儲能，也就是儲存電量！用下圖來解析它儲存電量的特性，相信大家一看圖就知道了，上圖[圖片] 首先，以水桶來比喻電解電容器，水桶所能裝的水量我們比喻成電容器的容量。其二，水管比喻線路，導線，它是引導電流（水）流向的路徑。其三，水流比喻電流，電能。它的動作過程，剛開始，整個電流沒工作，水桶是空的，打開電源，電路工作，水流由導線經過電容器，然后電容器儲能電量，直到充滿電量才會溢出流向相關元器件。所以經過電容瞬間，電流并不是馬上流向其他相關元件，而是有個緩沖過程！明白了吧?。?！[圖片][圖片][圖片]OK，先到這里，后續還會根據電容特性來討論繪制PCB走線的小知識點，未完待續....
不錯，繼續繼續。
