畫開關電源PCB板

最近畫了一塊輸入AC220V，輸出12V，3A；5V，5A的單端反激式電源，也是人生當中畫的第一塊電源板，歡迎大家給予寶貴的意見！

(3ZYKJMD4Z}`~VQ`S906O[1

全部回復(26)
正序查看
倒序查看
2016-11-06 13:22

一開始畫板之前可以先借鑒一下別人的板子?？纯慈思覟槭裁匆菢幼赢?，問問為什么。比如說初次級為什么要隔那么遠？是因?yàn)橛邪踩嚯x，初次級要隔離，輸入的電壓遠遠超過了人體的安全電壓。所以首先你設計的變壓器就不行了，其它的還有很多很多，自己慢慢來學，多學學別人的經驗。

0
回復
2016-11-06 21:51
你這是畫著玩的還是？
0
回復
pjf123
LV.3
4
2016-11-08 12:43
@心如刀割
一開始畫板之前可以先借鑒一下別人的板子。看看人家為什么要那樣子畫，問問為什么。比如說初次級為什么要隔那么遠？是因?yàn)橛邪踩嚯x，初次級要隔離，輸入的電壓遠遠超過了人體的安全電壓。所以首先你設計的變壓器就不行了，其它的還有很多很多，自己慢慢來學，多學學別人的經驗。
好的，好的，謝謝
0
回復
pjf123
LV.3
5
2016-11-08 12:43
@zz052025
你這是畫著玩的還是？
打算制版
0
回復
linepro
LV.7
6
2016-11-08 12:48
@pjf123
打算制版
制出來就是廢板
0
回復
海怒
LV.2
7
2016-11-08 13:42
@pjf123
打算制版
重新畫吧  好好規劃規劃
0
回復
guang盧
LV.7
8
2016-11-08 15:41
建議先不要制板，第一塊板也算是進步吧，再好好改改！高壓間距，前后隔離，線路要短等原則！！加油
0
回復
jasonell
LV.3
9
2016-11-08 16:56
變壓器下面不能走線
0
回復
pjf123
LV.3
10
2016-11-09 11:57
@guang盧
建議先不要制板，第一塊板也算是進步吧，再好好改改！高壓間距，前后隔離，線路要短等原則??！加油
好的，好的
0
回復
pjf123
LV.3
11
2016-11-09 11:57
@jasonell
變壓器下面不能走線
哦哦，好的
0
回復
pjf123
LV.3
12
2016-11-09 13:01
@linepro
制出來就是廢板
不至于吧，可能性能不太好吧
0
回復
change0806
LV.6
13
2016-11-11 10:34
@pjf123
哦哦，好的
可以打板出來呀，看到實物  你在調試的時候就會發現很多你現在發現不了的問題。你天天盯著圖紙是發現不了的
0
回復
LPC劉
LV.3
14
2016-11-13 08:53
這畫的簡直是玩笑。還是看看別人是怎么畫的，再比較自己畫的  這樣學的快。
0
回復
230831
LV.6
15
2016-11-13 21:35
@LPC劉
這畫的簡直是玩笑。還是看看別人是怎么畫的，再比較自己畫的 這樣學的快。
剛開始，，是這樣的，也可打出來，，只有打出來了，在對照別人的實物板，才有更多的收獲，否則都是紙上談兵，，
0
回復
pjf123
LV.3
16
2016-11-14 17:36
@change0806
可以打板出來呀，看到實物 你在調試的時候就會發現很多你現在發現不了的問題。你天天盯著圖紙是發現不了的
是啊，我做回來才發現，原來全是問題。
0
回復
linepro
LV.7
17
2016-11-16 12:49
@pjf123
是啊，我做回來才發現，原來全是問題。
很多人剛開始都是這樣的呵呵。
0
回復
yunfengzyf
LV.6
18
2016-11-18 20:05
元件擺的挺整齊的嗎！只是沒分好類，輸入回路+初級回路+次級回路，要分開，單點接地，最好還是多學習一下別人畫過的吧！
1
回復
2016-11-24 11:51
已經被添加到社區經典圖庫嘍
http://www.e-ticket.cn/bbs/classic/
0
回復
2016-11-24 13:11
第一次畫，還是不錯的，但是一開始學一定好養成好的習慣，多看看別人的板子是怎么畫的，切不可隨意畫
0
回復
pjf123
LV.3
21
2016-11-24 17:52
@電源技術磚家
第一次畫，還是不錯的，但是一開始學一定好養成好的習慣，多看看別人的板子是怎么畫的，切不可隨意畫
嗯嗯，好的，好的，在網上找了好久，別人分享的圖片太少了，以后會注意的，謝了哦。
0
回復
291133609
LV.7
22
2016-11-24 23:46
@pjf123
嗯嗯，好的，好的，在網上找了好久，別人分享的圖片太少了，以后會注意的，謝了哦。

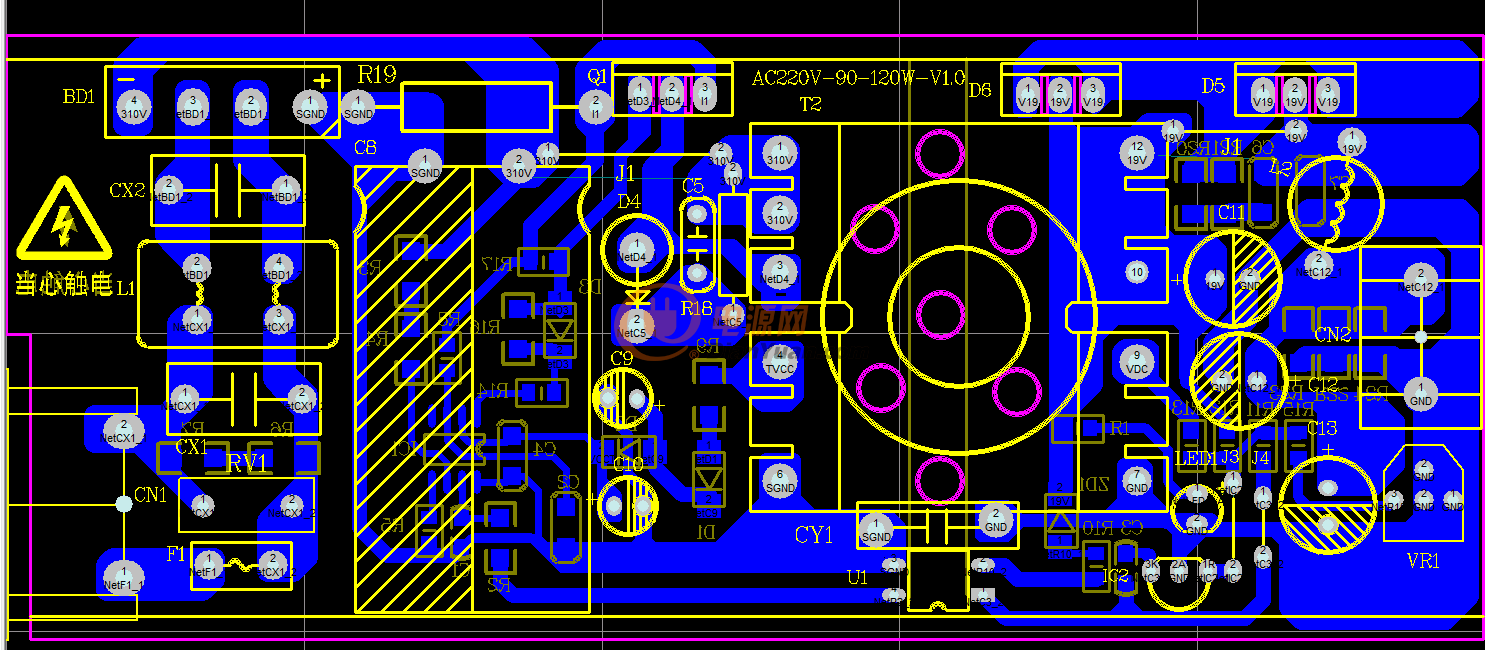

發一個人家的給你看看，

0
回復
pjf123
LV.3
23
2016-11-25 10:22
@291133609
[圖片]  發一個人家的給你看看，
好的，好的，謝謝分享。
0
回復
A1300811688
LV.4
24
2016-11-28 09:14
幾點建議：1、既然是隔離開關電源需要做好隔離，變壓器和光耦屬于隔離器件，下面不能走線，并且整個板子布局要讓光耦和變壓器處于隔離位置。2、電源走線屬于功率線路，要讓電流回路盡量短，從左到右、從輸入到輸出應該有直觀的一目了然的布局。3、至于其他安全距離、走線寬度設置等等需要多多積累經驗。
0
回復
2016-11-28 10:46
@A1300811688
幾點建議：1、既然是隔離開關電源需要做好隔離，變壓器和光耦屬于隔離器件，下面不能走線，并且整個板子布局要讓光耦和變壓器處于隔離位置。2、電源走線屬于功率線路，要讓電流回路盡量短，從左到右、從輸入到輸出應該有直觀的一目了然的布局。3、至于其他安全距離、走線寬度設置等等需要多多積累經驗。
為你這幾點建議賞了~~~
0
回復
pjf123
LV.3
26
2016-11-28 19:02
@A1300811688
幾點建議：1、既然是隔離開關電源需要做好隔離，變壓器和光耦屬于隔離器件，下面不能走線，并且整個板子布局要讓光耦和變壓器處于隔離位置。2、電源走線屬于功率線路，要讓電流回路盡量短，從左到右、從輸入到輸出應該有直觀的一目了然的布局。3、至于其他安全距離、走線寬度設置等等需要多多積累經驗。
好的，好的，謝謝
0
回復
武二狼
LV.4
27
2016-12-10 11:25
變壓器最好防呆設計喲
