請教高手：MOS外置在PCB LAYOUT的時候 都有什么注意事項



外置MOS，在PCB LAYOUT的時候   有什么講究，比如G極走線多長，線經用多少M(fèi)M合適，D極走線又有什么講究，下圖和PCB走線是不是有大關系，望高手指導！

323232323

qqqqqqqqq





全部回復(3)
正序查看
倒序查看
guang盧
LV.7
2
2016-11-10 10:27
G極走線盡量短，頻率是決定寬度因素之一，一般頻率高寬度少些，避開干擾源，D極考慮電流，電流越大線寬越大，要考慮安全距離等等?？傊季€有很多規則！
0
回復
2016-11-10 11:08
@guang盧
G極走線盡量短，頻率是決定寬度因素之一，一般頻率高寬度少些，避開干擾源，D極考慮電流，電流越大線寬越大，要考慮安全距離等等?？傊季€有很多規則！

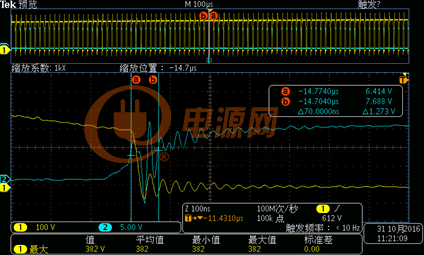

如上圖  電流采樣電子兩端的電流波形，有點走形是不是PCB走線引起的寄生電感或者漏感引起的干擾啊  還是MOS的速度太快造成了有誤啟動的現象啊

0
回復
2016-11-17 14:25
已經被添加到社區經典圖庫嘍
http://www.e-ticket.cn/bbs/classic/
0
