第一次看到這樣的電路，看似很簡單，也不知具體怎樣分析，收藏此帖，期待大師們回答。

難道是為了在輸出短路的時候，有壓降，減小原邊保護的壓力？

很奇葩，圖沒畫錯嗎？

再確認一下吧，是不是畫錯了

已經被添加到社區經典圖庫嘍
http://www.e-ticket.cn/bbs/classic/

如果電路圖沒有錯,這個電源應該是專門定做用于感性負載的,例如用于電機驅動或繼電器陣列之類的負載

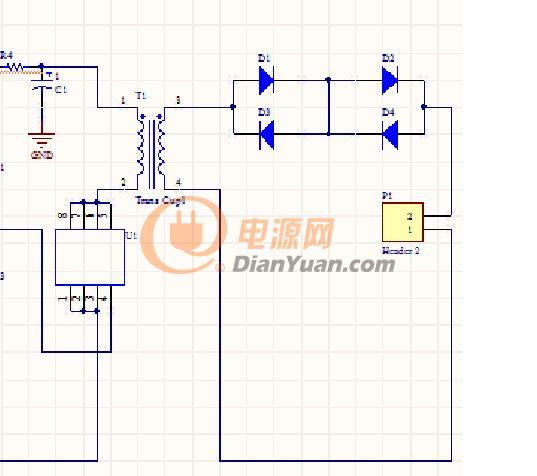

圖沒有畫錯，后端連接了一個容性的超聲波探頭，做實驗時發現如果去去掉四個二極管部分時，用脈沖去驅動變壓器的初級，當次級端發生諧振時有多個正弦周期產生，然而接上四個二極管（如圖所示）則只有兩個正弦周期出現。求解。
