大家好，本人新手一枚。做了一款反激電源，用的TNY芯片。電路基本調通。但用霍爾電流探頭測初級側電流時沒有看到三角形的鋸齒波，懷疑測量方法或者電路有問題。現將示波器波形貼上，請各位大蝦分析~

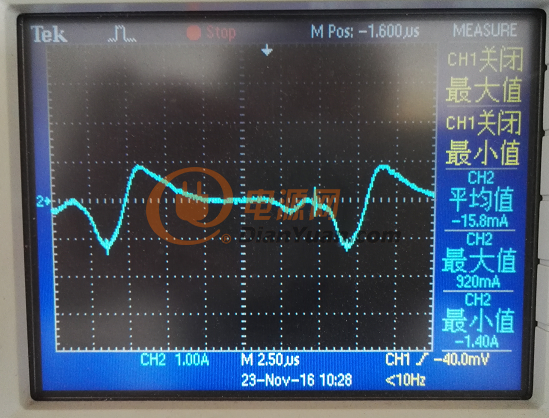

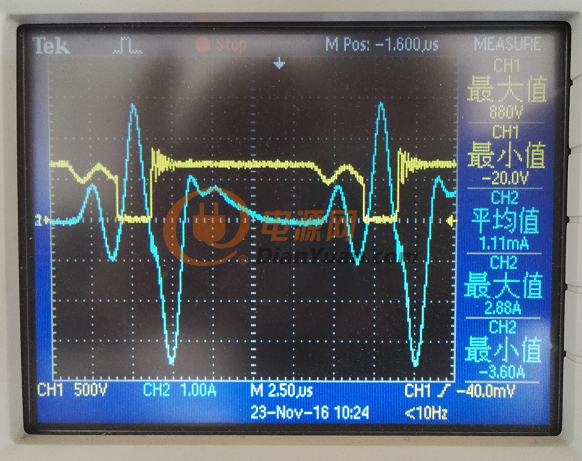

現在主要有兩個問題：1，圖一中的黃色線是Vds波形，藍色的是同步觸發的電流波形，但電流并不是DCM下的三角波，并且有很大的負電流，為什么？

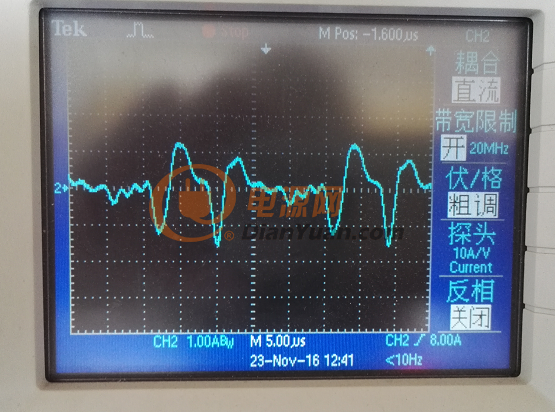

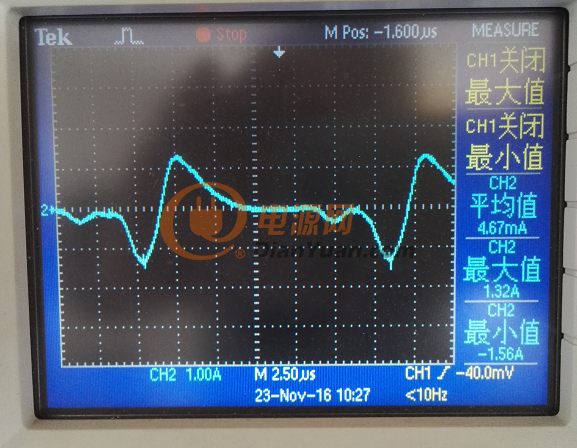

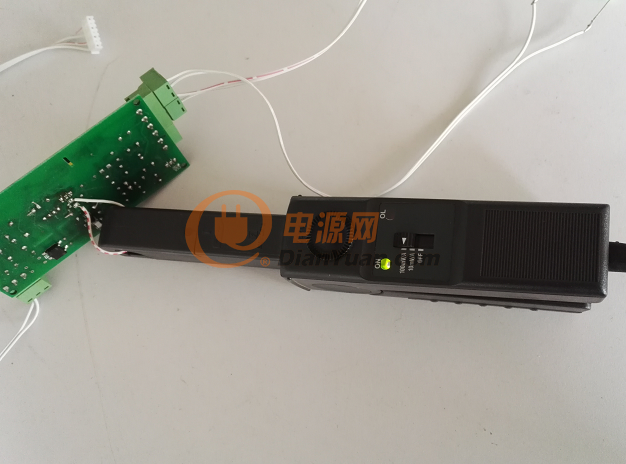

2，示波器電流探頭使用問題：圖2是只開通道2的波形，波形莫名奇妙的反轉了。圖3是把探頭反過來夾，但電流波形并沒有反轉。同時在電流電壓同時測時，電流探頭反過來夾，波形也不會反轉。但是我測12伏輸出的直流電時，波形是完全正常的。這是為什么？



ps:示波器是雙通道隔離的，探頭是霍爾探頭，實驗器材都沒有問題。
