如何消除開關電源啟動瞬間電流過大的問題，是負載電路上，不是開關電源設計， LM317穩壓管

請教如何消除開關電源啟動時瞬間電流過大的問題：

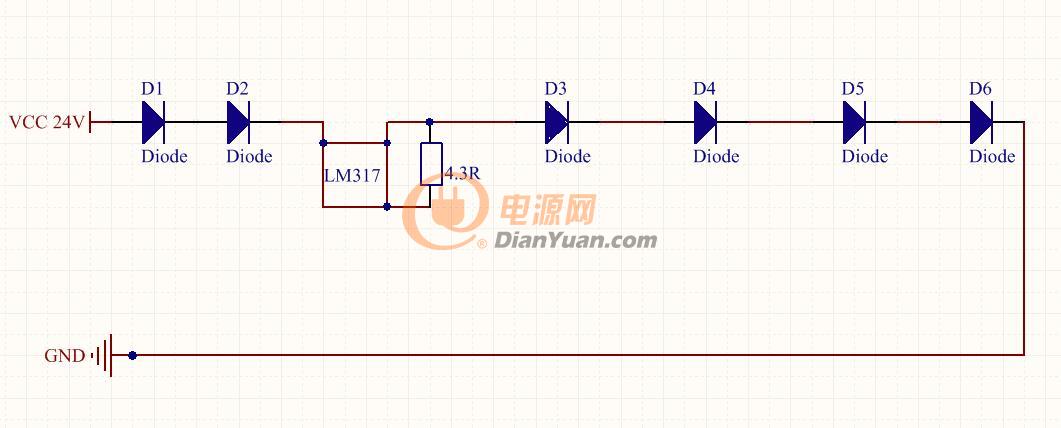

小弟用LM317穩壓管串成一個LED的恒流電路， 如圖

圖

電阻R為恒流電阻， 設計電流為280MA， LED燈珠的壓降為3V，

用示波器掛在電阻的兩端測開關電源啟動瞬間尖峰，用明緯的大概是800MV，大概180MA/AC，

但是用差點的電源大概在1200MV， 大概280MA/AC，這樣對燈珠的要求就比較高 280+280 = 560MA的耐沖擊能力了。



請教在這個電路上如果進行改造，可以適當?shù)木徑庖幌麻_(kāi)關電源的沖擊影響？

我嘗試過在AC和GND端并上103 104 105這些電容，好像沒有什么改變，這個尖峰不屬于高頻吧，可能不起作用。



我在AC燈珠前面多加一個電阻 2歐，測試時發現一下高，一下低，很有規律， 比如： 第一次800， 第二次1200， 第三次800， 第四次1200，ETC。



搞不明白原因。

請大俠指教，謝謝

全部回復(5)
正序查看
倒序查看
dog41
LV.6
2
2016-12-30 15:31
學習中
0
回復
atony328
LV.3
3
2016-12-31 12:07
@dog41
學習中

請你指教啊，

向你學習中呢

0
回復
2017-01-03 13:38
已經被添加到社區經典圖庫嘍
http://www.e-ticket.cn/bbs/classic/
0
回復
2017-01-04 19:27

可不可以這么設計：

電阻4.3R改為100R，并聯在LM317的2端，那么LM317恒流前，電流被100R鉗住。

LM317恒流后，大部分電流從LM317流過，很少的電流過100R。

這樣相當于做了一個軟啟動電路。LM317恒流電路也需要做成軟啟動。

0
回復
atony328
LV.3
6
2017-01-06 21:51
@417zhouge
可不可以這么設計：電阻4.3R改為100R，并聯在LM317的2端，那么LM317恒流前，電流被100R鉗住。LM317恒流后，大部分電流從LM317流過，很少的電流過100R。這樣相當于做了一個軟啟動電路。LM317恒流電路也需要做成軟啟動。

高！

這個思路有創意。

0
