全橋逆變中變壓器初級繞組串聯電容的作用

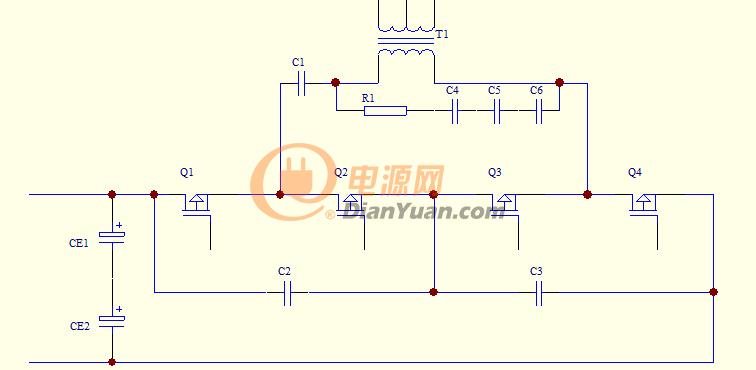

請問一下，變壓器一次側的串接的C1和并聯在兩端的RC是什么作用呢？感謝

全部回復(18)
正序查看
倒序查看
天線
LV.4
2
2017-01-03 08:54
RC是吸收漏感的能量，C是防止磁偏
0
回復
筱眼睛
LV.5
3
2017-01-03 10:44
@天線
RC是吸收漏感的能量，C是防止磁偏
頂一個
0
回復
xue007
LV.9
4
2017-01-05 16:59
C1在穩態時工作電壓為一半的輸入電壓。這樣的話就能理解為標準的半橋電路
0
回復
listen_
LV.2
5
2017-01-06 11:23
@xue007
C1在穩態時工作電壓為一半的輸入電壓。這樣的話就能理解為標準的半橋電路
能麻煩說的詳細點兒?jiǎn)?？我個人理解為這個電容的作用是隔直的！
0
回復
listen_
LV.2
6
2017-01-06 11:24
@天線
RC是吸收漏感的能量，C是防止磁偏

您的意思是C1的作用是防止磁偏的是嗎

0
回復
ruohan
LV.9
7
2017-01-06 14:25

你這個全橋怎么工作的，看不出來，，，

0
回復
xue007
LV.9
8
2017-01-06 15:12
@ruohan
你這個全橋怎么工作的，看不出來，，，
Q1Q4同步，Q2Q3同步
0
回復
ruohan
LV.9
9
2017-01-06 16:22
@xue007
Q1Q4同步，Q2Q3同步

電流怎么走的，，沒有看出來了

0
回復
xue007
LV.9
10
2017-01-06 22:03
@ruohan
電流怎么走的，，沒有看出來了

Q1Q2導通，電流從電壓正端流過C1變壓器到地。

Q2Q3導通時，C1通過Q2Q3變壓器放電。這時C1的電壓為輸入電壓的一半

0
回復
ruohan
LV.9
11
2017-01-09 09:10
@xue007
Q1Q2導通，電流從電壓正端流過C1變壓器到地。Q2Q3導通時，C1通過Q2Q3變壓器放電。這時C1的電壓為輸入電壓的一半

既然是全橋，那C2，C3 的功能呢，

C2，C3 這么橋接是怎么放電的

0
回復
xue007
LV.9
12
2017-01-13 14:57
@ruohan
既然是全橋，那C2，C3的功能呢，C2，C3這么橋接是怎么放電的
C2C3只提供功率管分壓，不介入功率變換
0
回復
freshpowerE
LV.4
13
2017-01-14 08:59
@xue007
C1在穩態時工作電壓為一半的輸入電壓。這樣的話就能理解為標準的半橋電路
C1在穩態時是沒有壓降的，這是全橋
0
回復
2017-01-20 11:53
已經被添加到社區經典圖庫嘍
http://www.e-ticket.cn/bbs/classic/
0
回復
2017-01-20 17:32
@電源網-fqd
已經被添加到社區經典圖庫嘍http://www.e-ticket.cn/bbs/classic/
就是高壓吸收電路
0
回復
rener
LV.6
16
2017-03-15 18:58
C4、C5、C6 3只電容串聯的原因是什么？ 能不能用一只等值、等耐壓的電容
0
回復
2017-03-15 19:43
@rener
C4、C5、C63只電容串聯的原因是什么？能不能用一只等值、等耐壓的電容

這是一個三電平半橋電路

之所以用三電平，因?yàn)殡娫措妷禾貏e高，可能會超過800V或1000V

在如此高壓下，諧振電壓會更高，空載諧振容易超過2KV，所以用C4，C5，C6串聯，不能用一個電容代替，一是，如此高壓電容較少見，二是單只電容無法滿爬電要求及絕緣要求。

0
回復
msz181818
LV.9
18
2017-03-16 13:02
@listen_
您的意思是C1的作用是防止磁偏的是嗎
全橋電路做好了可以不用串c1這個電容的
0
回復
msz181818
LV.9
19
2017-03-16 13:02
@msz181818
全橋電路做好了可以不用串c1這個電容的

0
