要是談PI小電源我有話說，上半年就吃了一個悶虧！

      現在談回憶2016使用最多的PI產品，我有話說上半年就吃了一個悶虧！   當時用TOP224Y做的，還是100V-240V寬電源的輸出43.8V1A，用最大功率45W的TOP224Y正好合適。這次是TO-220型的封裝加的散熱器，三端插件直接安裝在散熱器上面的。

      當時有成功案例可以借鑒，說白了就是直接抄的板子。前前后后忙了近一個月才弄好，以前也沒有做過開關電源，只知道大概這么回事。里面的元器件也是跟人家的一模一樣，變壓器直接拆下樣品的送到安徽天長的一家變壓器廠里，做了一模一樣的回來。弄了5個樣品，結果神奇的事情發生了空載開機沒有任何問題，或者開機好了在加負載都沒有問題。要是代載開機就會炸TOP224Y和電流取樣的電阻部分，一壞一片全部燒掉。做了5塊充電器樣品，已經掛了3個。

       當時的第一印象就是變壓器問題，心里(ˇ?ˇ） 想～ 肯定是垃圾磁芯，導致電感量太小開機時沖擊電流過大，炸的芯片。因?yàn)槲野亚懊嬗脕?/span>抄板子的變壓器放上去就是好的？？？用電橋量電感量沒有問題跟老的變壓器一模一樣，就是漏感大一點。讓變壓器廠家重新送了5個樣品，用好的磁芯，繞緊點。結果還是不行?。?！我就把電壓和電流控制部分的旁路電容都加大了，也不行?。?！  心中真是萬念俱灰?。?！。 后來偶然間我把輸出控制的LM358這個運放給換了，發現什么問題都沒有了，不管用漏感小一點還漏感大一點的變壓器都沒有關系。TMD這個是怎么回事?。?/span> 他們說是假貨，我自己也高不清楚是怎么回事?。?/span>

全部回復(27)
正序查看
倒序查看
2017-01-04 14:20

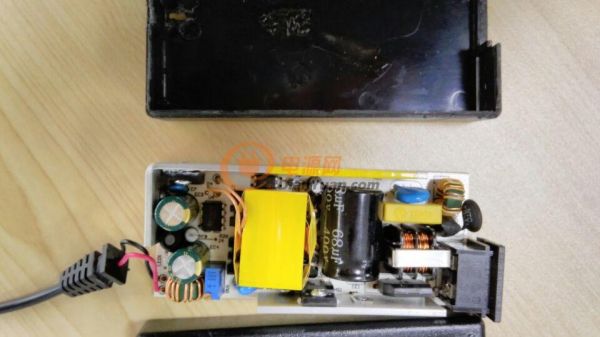

這個就是那批板子里面留下的一個，現在可以正常使用了，后面的LM358背面的電阻電容被我用電烙鐵焊的一塌糊涂，電壓，電流控制用的。

0
回復
@h547515318
[圖片][圖片]這個就是那批板子里面留下的一個，現在可以正常使用了，后面的LM358背面的電阻電容被我用電烙鐵焊的一塌糊涂，電壓，電流控制用的。
我以前也是這樣，把電阻電容都換了才好。后面的銅皮都弄斷了直接用線連接起來的。
0
回復
2017-01-05 17:29
@h547515318
[圖片][圖片]這個就是那批板子里面留下的一個，現在可以正常使用了，后面的LM358背面的電阻電容被我用電烙鐵焊的一塌糊涂，電壓，電流控制用的。
樓主繼續，最后怎么解決的呢？
0
回復
2017-01-05 21:18
@電源網-靜靜
樓主繼續，最后怎么解決的呢？
把輸出控制的LM358這個運放給換了就可以解決問題了，具體的為什么，或者用其它方法能不能解決我還在看。
0
回復
@h547515318
[圖片][圖片]這個就是那批板子里面留下的一個，現在可以正常使用了，后面的LM358背面的電阻電容被我用電烙鐵焊的一塌糊涂，電壓，電流控制用的。
改后面的電阻電容就能變好??？我的電源吱吱叫是不是也是控制上面的問題？
0
回復
2017-01-09 11:06
@原來會員名可以很長的
改后面的電阻電容就能變好??？我的電源吱吱叫是不是也是控制上面的問題？
我現在不是改的電阻電容，是直接換的LM358就解決問題了，也有可能改動反饋電路解決這個問題.
0
回復
2017-01-10 16:10
@h547515318
我現在不是改的電阻電容，是直接換的LM358就解決問題了，也有可能改動反饋電路解決這個問題.
你現在是把LM358穩壓恒流控制運放給換了，改反饋上面的電阻電容沒有能解決問題。
0
回復
2017-01-10 16:25
@ycdy09@163.com
你現在是把LM358穩壓恒流控制運放給換了，改反饋上面的電阻電容沒有能解決問題。
是的，我開始也懷疑過電容配置的不合理，還懷疑過UL-817的光耦，都不是他們！
0
回復
shanhushu
LV.4
10
2017-01-11 10:05
吃一見長一智??！問題能解決就好！
0
回復
2017-01-11 10:08
@h547515318
[圖片][圖片]這個就是那批板子里面留下的一個，現在可以正常使用了，后面的LM358背面的電阻電容被我用電烙鐵焊的一塌糊涂，電壓，電流控制用的。
     看班長   用料不錯！??！
0
回復
h547515318
LV.6
12
2017-01-12 13:11
@揚州星辰電源
   看班長 用料不錯?。?！
      這個電源是要長時間開機連續工作的，所以保護比較全面也外加散熱器了。
0
回復
h547515318
LV.6
13
2017-01-12 13:13
@shanhushu
吃一見長一智??！問題能解決就好！
開關電源設計只是占了一半的工作量，后期的優化調試更加重要的，很多問題要在實際使用過程中發現。
0
回復
2017-01-13 09:52
電感量太小開機時沖擊電流過大。
0
回復
h547515318
LV.6
15
2017-01-13 11:00
@揚州星辰電源
電感量太小開機時沖擊電流過大。
是的，以前是見過制作情況，這樣變壓器也存在飽和的危險要經量避免為好?。?！還有變壓器的漏感也能反應變壓器的質量。用好的磁芯，繞緊點，漏感就會小很多！
0
回復
a2822964691
LV.8
16
2017-01-16 12:57
@h547515318
是的，以前是見過制作情況，這樣變壓器也存在飽和的危險要經量避免為好啊?。∵€有變壓器的漏感也能反應變壓器的質量。用好的磁芯，繞緊點，漏感就會小很多！
現在問題解決了。
0
回復
h547515318
LV.6
17
2017-01-16 14:42
@a2822964691
現在問題解決了。
是的，我把輸出控制的LM358這個運放給換了，發現什么問題都沒有了。
0
回復
   悶虧
0
回復
tmpeger
LV.10
19
2017-02-05 11:33
@h547515318
把輸出控制的LM358這個運放給換了就可以解決問題了，具體的為什么，或者用其它方法能不能解決我還在看。
LM358運放是很容易燒的，這個運放必須要加散熱片工作，發熱量很大的
0
回復
tmpeger
LV.10
20
2017-02-05 11:35
@h547515318
是的，我開始也懷疑過電容配置的不合理，還懷疑過UL-817的光耦，都不是他們！
電容配置不正確一般只是性能不達標，不會影響到功能不正常
0
回復
2017-03-06 21:30
@tmpeger
電容配置不正確一般只是性能不達標，不會影響到功能不正常
要看哪里的電容，有的電容有問題可以導致電源不工作。不知道樓主懷疑電路中的哪個電容有問題。
0
回復
2017-03-06 21:32
@h547515318
     這個電源是要長時間開機連續工作的，所以保護比較全面也外加散熱器了。

散熱條件好，也就是電源的工作壞境好，可以延長電源的壽命的。

你這個是適配器的話一般是開關管外加散熱器吧。

0
回復
芯芯 168
LV.3
23
2017-03-17 14:15
跟假貨估計有關系，支持正品原廠行貨
0
回復
z1249335567
LV.8
24
2017-06-08 08:35
@h547515318
把輸出控制的LM358這個運放給換了就可以解決問題了，具體的為什么，或者用其它方法能不能解決我還在看。
把輸出控制的LM358這個運放給換了就可以那肯定是控制環路的問題！
0
回復
xxbw6868
LV.10
25
2017-07-06 13:00
@tmpeger
LM358運放是很容易燒的，這個運放必須要加散熱片工作，發熱量很大的

LM358是一個運放，運放不容易燒吧，除非你芯片的電壓或者電流超標了。

電源里的運放做什么用的？有電路圖嗎？

0
回復
xxbw6868
LV.10
26
2017-07-06 13:03
@h547515318
[圖片][圖片]這個就是那批板子里面留下的一個，現在可以正常使用了，后面的LM358背面的電阻電容被我用電烙鐵焊的一塌糊涂，電壓，電流控制用的。
漏感大小還是會影響電源參數的，漏感越大，磁通降降低，其效率越低！
0
回復
wengnaibing
LV.9
27
2017-07-06 13:13
@xxbw6868
漏感大小還是會影響電源參數的，漏感越大，磁通降降低，其效率越低！
漏感越大效率越低，就是損耗，轉換能力越小，所以引起輸出的額定功率不足的問題。
0
回復
咖啡貓
LV.3
28
2018-06-26 10:30
@h547515318
是的，我把輸出控制的LM358這個運放給換了，發現什么問題都沒有了。
如果，有示波器和電流探棒，最好溝IC D腳看變壓器是否飽和了，如果飽和了，炸機就有問題，也可以用PI變壓器設計軟件，檢驗一下變壓器BMAX是否太大，如果超過0.4就會飽和，如果超過0.3就比較危險了。
0
