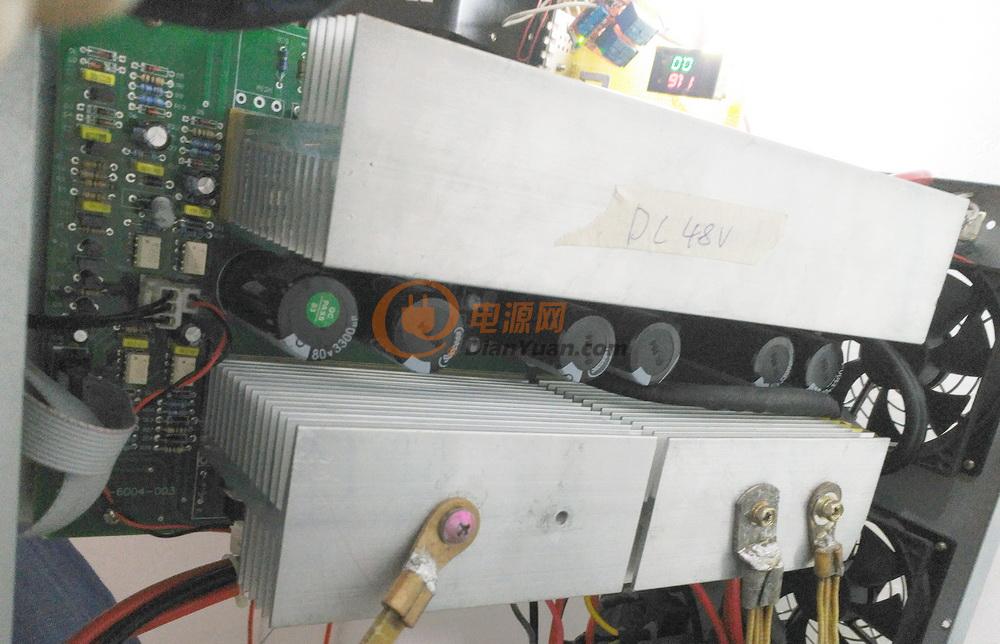

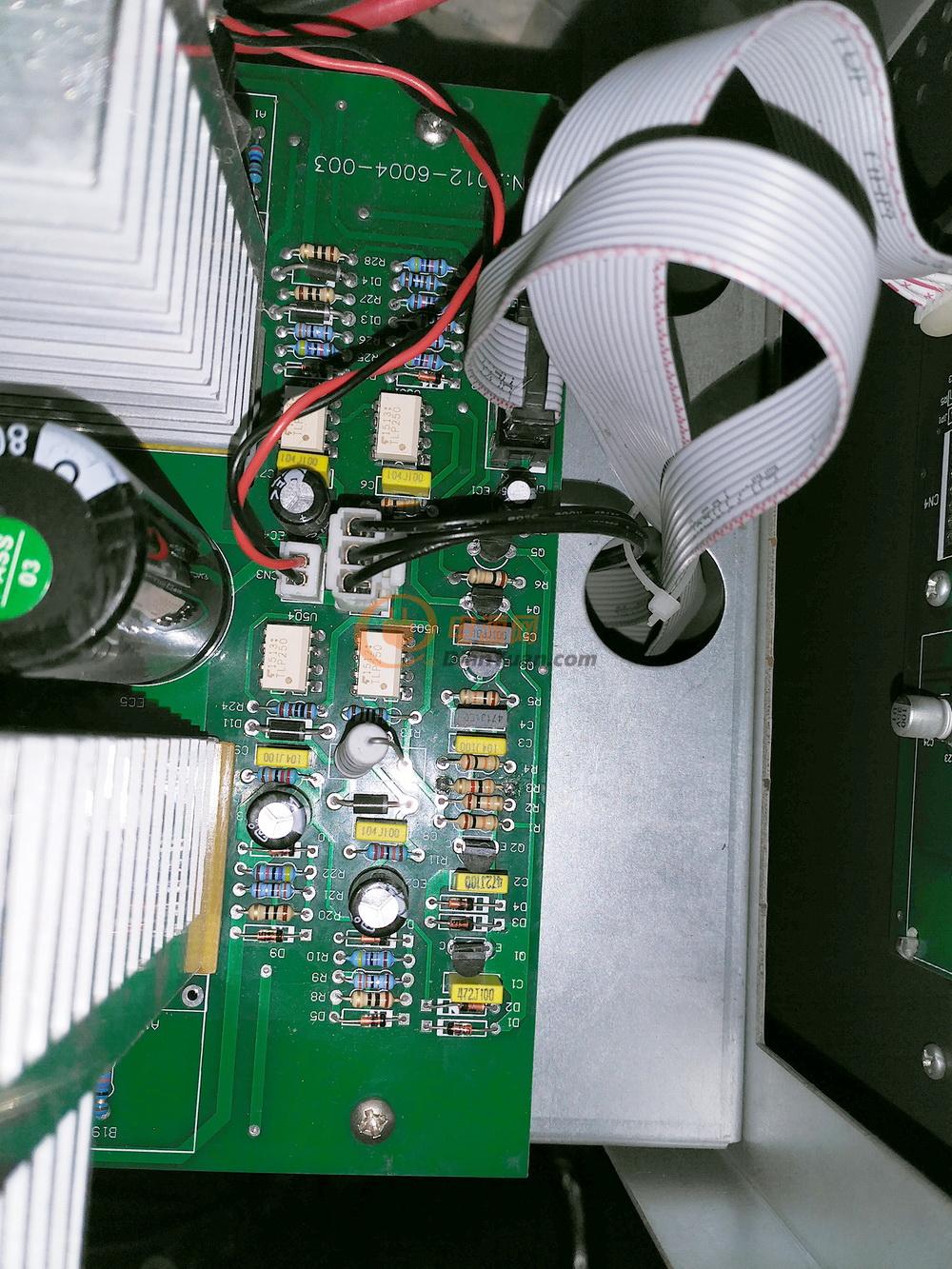

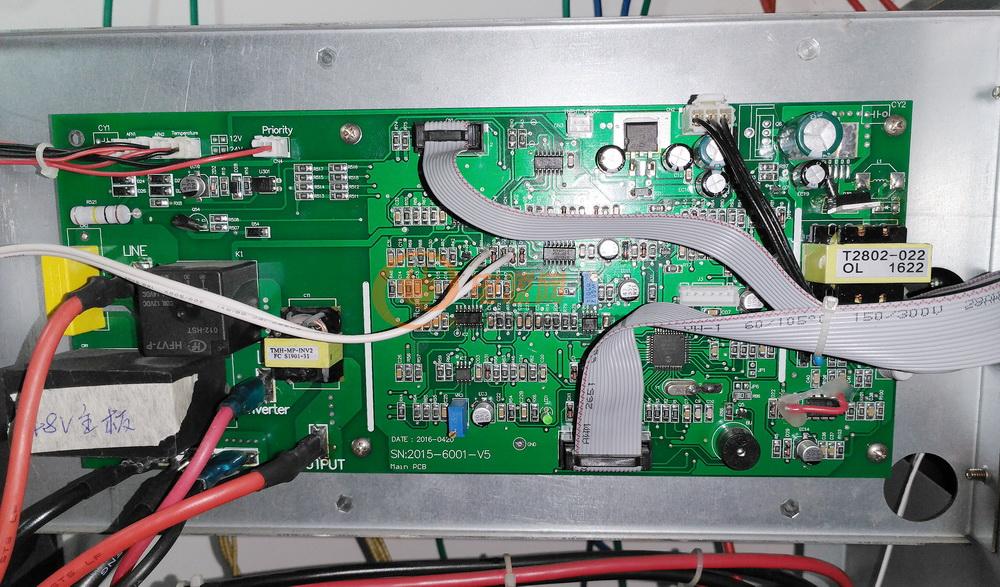

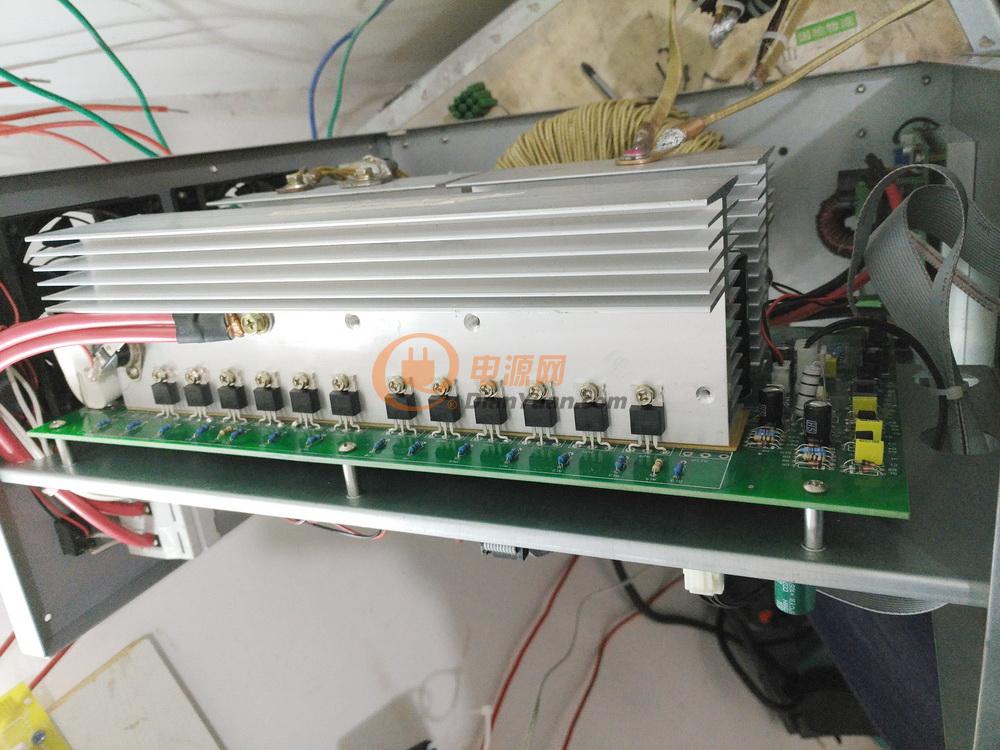

有人說這工頻逆變器是電源網的板子，最近為了降空載折騰瘋了。
全部回復(19)
正序查看
倒序查看
@v還管飯
48V供電變壓器變比在19:260串電感空載電流在0.78左右如果用變比24:220空載電流達到2-3安個人經驗空載電流小了會影響輸出功率不過影響不大在100瓦左右請參考
非常感謝！我變壓器是26/220，好像48伏公認都是26/220吧。原來是24主板時，變壓器是14/220，如果把26伏降到19伏。220伏那邊不動，不知道會有啥影響？功率小100w無所謂?？捎腥擞终f(shuō)低壓部分只能高，不能低，哎。該如何做呢？我只要空載低點。功率小點沒事。只要額定能在1800w就夠用了。
0
回復
已經被添加到社區經典圖庫嘍
http://www.e-ticket.cn/bbs/classic/
http://www.e-ticket.cn/bbs/classic/
0
回復
@v678v
是的就是環型變壓器。31/280那初級次級都得重繞??？
這是沒辦法的事,環變和EI的不同之處就在于漏感,不改變壓器也是可以的,但要在環變之前加一個和這個環變功率差不多 的鐵芯電感,看好了是鐵芯EI的和口形的都可以,在鐵芯上繞15匝左右就行了,你別看有人直接用環變就成功了,那是因?yàn)橛行┉h(huán)變?cè)诔鰪S時就開了氣隙增加漏感有的沒有,變壓器都是根據客戶的要求做的,也許你剛好用了一個漏感很小的.
0
回復
變壓器太次了，鐵芯用新日鐵0.23mm無斷口取向片，1800瓦，變壓器鐵芯需要在13公斤左右，留好冗余量，低壓線圈用2.5的漆包線三線并繞39匝，高壓組用2.0漆包線單線330匝。輸入電感用阿諾德225拆機鐵硅鋁8個，四個一并，做兩個，用2.5的漆包線三線并繞繞滿，兩個鐵硅鋁電感串入低壓線圈和驅動板之間。輸出濾波電容用1200v0.33Uf電磁爐電容3個并聯。你用的48v驅動板，這樣做我可以保證你的空載電流小于0.15a，老師傅做得好的話，48v5000瓦的都可以做到80ma左右的空載。只是看你舍不舍得下本錢。最后提示，鐵芯是基礎。不能用差的，鐵硅鋁必須拆機阿諾德，國產愛瘋考慮。
3
回復
@我是來買化肥的
變壓器太次了，鐵芯用新日鐵0.23mm無斷口取向片，1800瓦，變壓器鐵芯需要在13公斤左右，留好冗余量，低壓線圈用2.5的漆包線三線并繞39匝，高壓組用2.0漆包線單線330匝。輸入電感用阿諾德225拆機鐵硅鋁8個，四個一并，做兩個，用2.5的漆包線三線并繞繞滿，兩個鐵硅鋁電感串入低壓線圈和驅動板之間。輸出濾波電容用1200v0.33Uf電磁爐電容3個并聯。你用的48v驅動板，這樣做我可以保證你的空載電流小于0.15a，老師傅做得好的話，48v5000瓦的都可以做到80ma左右的空載。只是看你舍不舍得下本錢。最后提示，鐵芯是基礎。不能用差的，鐵硅鋁必須拆機阿諾德，國產愛瘋考慮。
按照您的方法，訂制的變壓器，24V，現在空載190MA ,電感用三只繞了9匝，算滿意了
0
回復
#回復內容已被刪除#
18@我是來買化肥的
變壓器太次了，鐵芯用新日鐵0.23mm無斷口取向片，1800瓦，變壓器鐵芯需要在13公斤左右，留好冗余量，低壓線圈用2.5的漆包線三線并繞39匝，高壓組用2.0漆包線單線330匝。輸入電感用阿諾德225拆機鐵硅鋁8個，四個一并，做兩個，用2.5的漆包線三線并繞繞滿，兩個鐵硅鋁電感串入低壓線圈和驅動板之間。輸出濾波電容用1200v0.33Uf電磁爐電容3個并聯。你用的48v驅動板，這樣做我可以保證你的空載電流小于0.15a，老師傅做得好的話，48v5000瓦的都可以做到80ma左右的空載。只是看你舍不舍得下本錢。最后提示，鐵芯是基礎。不能用差的，鐵硅鋁必須拆機阿諾德，國產愛瘋考慮。
請客師傅：我有個w7的工頻逆變器，24v6000w的空載有190w，原機沒有功率電感，可以加電感降低空耗嗎？
0
回復
@我是來買化肥的
變壓器太次了，鐵芯用新日鐵0.23mm無斷口取向片，1800瓦，變壓器鐵芯需要在13公斤左右，留好冗余量，低壓線圈用2.5的漆包線三線并繞39匝，高壓組用2.0漆包線單線330匝。輸入電感用阿諾德225拆機鐵硅鋁8個，四個一并，做兩個，用2.5的漆包線三線并繞繞滿，兩個鐵硅鋁電感串入低壓線圈和驅動板之間。輸出濾波電容用1200v0.33Uf電磁爐電容3個并聯。你用的48v驅動板，這樣做我可以保證你的空載電流小于0.15a，老師傅做得好的話，48v5000瓦的都可以做到80ma左右的空載。只是看你舍不舍得下本錢。最后提示，鐵芯是基礎。不能用差的，鐵硅鋁必須拆機阿諾德，國產愛瘋考慮。
空載變壓器鐵心溫度48攝氏度，正常嗎
0
回復
