對于示波器，很多人在選擇時的認知還僅僅只是帶寬、采樣率、存儲深度、解碼……等這些最基本的指標上，卻不知道很多時候操控、細節也很重要，甚至是完全忽略了很多非常實用且便捷高效的功能。。。。。。

借是德科技這個活動，分享一下我個人的一些使用心得，當然，是德科技的新品DSOX1102G對我的誘惑力也很大哦

那些常用的功能我就不說了，一定得有點驚喜。

還望大家多多頂帖交流，你的一個回復就是我發帖的動力！

別說我小氣，你敢回我就敢發，滿100個回復（灌水不計）分享一個實用的使用心得或技巧。挑戰壇子里百萬工程師，come on?。?！

是德科技的高端示波器眾多，人性化的操控設計一直是是德科技的強項。

對于電源工程師而言，主流的還是3000系列的示波器，所以高大上的示波器很多人沒用過我也就不說了，就以大家最常用的3000系列開始吧。

先上手頭的是德科技MSOX3104T示波器圖：

嚴格來說大多數開關電源產品都屬于定制品，所以工程師們難免遇到設計出各項測試都PASS的產品，甚至保留很大的各種極端情況下的裕量，但樣機或者產品到了客戶手里Fail了

前段時間就有個朋友遇到了，讓我?guī)兔纯?，下面再演示一下?dāng)時的情況，先對電源進行相關的基本測試驗證一下：

就這么個普通得不能在普通的開關電源適配器。

客戶要求的規格是全電壓輸入，輸出24V2A。

如圖：

ACS-power Source設定低壓85V/50Hz輸入，帶載2A。

同時用是德科技（安捷倫/惠普）的34401A臺表聯機監測電壓電流的變化：

首先得贊一下是德科技的上位機軟件非常給力?。?！

從曲線中可以看出，熱機后電壓電流都會有所下降（臺表和電子負載均已提前預熱2小時），但幅度非常小，均在標稱范圍之內。

從1個小時的數據中可以看出：

1. 輸出最高電壓為23.7708V，最低電壓為23.2971（含線損）

2. 輸出最大電流為1.99075A，最低電流為1.98958A

下面再利用MSOX3104T的信號發生器來測試一下輸出OCP值：

示波器中顯示的是已經測試完畢了的。

下面先說一下接線方式：

信號發生器接入1個一分二的BNC母轉公三通，左邊的BNC線接至電子負載，右邊的BNC線接入示波器的1通道同時監測信號發生器輸出的波形。

 1通道為信號發生器的輸出波形監測

2通道為開關電源的輸出電壓波形監測

3通道為開關電源的輸出電流波形監測

測得的波形，信號發生器設置0.1Hz，且100%不對稱的三角波，讓電子負載慢慢加載，直到開關電源過流保護，利用輸出電流下降沿觸發進行單次捕獲波形。

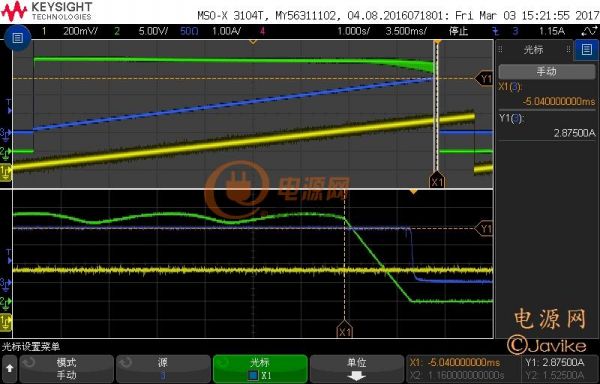

放大，然后用光標進行測量

在2.875A是電壓開始下降，開關電源進入保護狀態。

算起來有140+%的電流裕量。

這樣還會Fail？

？？？？？？

那么問題可能出在客戶的負載端了，而客戶的機器是一臺大型玩具，根本沒法搬來測試驗證。

于是就去客戶那里用他們之前正常工作的電源進行了測試，測得的電流波如下：

傻眼了吧！

下面平滑的部分的確是2A，但上面的電流尖峰。。。。。

于是得應對這種負載進行設計，那么問題來了，設計出來了如何去驗證呢？

難道把AC Source搬去客戶那里測試？

當然，有人可能會說直接做個24V20A的電源搞定

成本啊?。。?/span>

好吧，不是巧合，你所需要的，某人已經想到了，是德科技MSOX3000T系列就可以解決這個問題哦?。?！

1. 打開信號發生器。

2. 選擇任意波

3. 然后設置源為1通道，存儲至Arb

這個過程由于截屏?xí)詣?dòng)關閉彈出的菜單，所以直接拍照。

波形存儲至Arb后，就可以把波形帶著走了，雖然很多示波器都標配有信號發生器，但大多數卻沒有存儲至Arb這個功能，所以。。。啥也不說了，先給是德一個大贊?。?！

波形存儲了帶走，還得把它還原出來，這才是最重要的。這也不是號稱數字存儲示波器就都具備的本領哦

波形帶回來后又1個BNC三通接上。

左邊的BNC線接示波器的信號發生器的輸出，右邊的BNC線接示波器的第4通道，上面那根BNC線接電子負載。

先測一下被Fail的開關電源看看什么情況：

噢。。。。。。

看出來了吧。

說明：

1通道（黃色）為開關電源輸出電流波形

2通道（綠色）為開關電源輸出電壓波形

4通道（粉色）為信號發生器輸出波形

展開看看

開關電源上電，剛開始輸出電壓就被電流拉下來了

隱藏信號發生器的波形，看看開關電源輸出電壓和電流的對應波形

經過調試，最后定義需要輸出6A的有效值電流才能滿足客戶的應用需要。

上重新設計的電源測試看看：

輸出電流任性的變化，輸出電壓算是紋絲不動啊

完美！??！

最后不得不對是德科技點個大贊?。?！

很多專業的信號發生器都不具備這些功能，多數需要聯上位機至電腦上處理才能實現，甚至就沒有這個功能，而是德科技3000T這款主流示波器附帶的信號發生器都如此給力?。?！

現在電機驅動行業異常火爆，針對電機驅動的電源其電流波形不會比上面這個情況好，很多甚至更糟糕，所以是德科技內置的這個信號發生器可以大顯身手，使開關電源的負載仿真變得如此簡單。
