概述 :UR3311 是應用于中大功率LED照明的高性能雙級組合恒流控制芯片。單芯片可實現升壓PFC和非隔離BUCK恒流組合控制，也可實現升壓PFC和隔離FLYBACK恒流組合控制?？梢栽谌妷悍秶鷥?nèi)實現高精度，高PF恒流輸出，并實現無頻閃照明。UR3311內部集成專利的智能芯片供電電路可實現快速啟動和更低的芯片供電損耗。芯片控制兩級開關電源都工作在臨界電流導通和準諧振模式，從而實現更高的轉換效率和更低的電磁干擾(EMI)。得益于內部集成的多項專利技術，UR3311在實際應用中，BOOST升壓級的功率電感可采用單繞組，F(xiàn)LYBACK級可采用雙繞組變壓器，后級為BUCK架構時則可采用單繞組電感，大大簡化儲能元件的設計和系統成本。對于后級開關電源為FLYBACK拓?fù)涞膽?yīng)用，芯片采用了先進的原邊采樣恒流算法可實現優異的線調整率和負載調整率(<+/-1.5%)，同時省去了次邊反饋元件。極大簡化了系統外圍元件和成本。特點1. 寬電壓輸入85VAC~265VAC，可用于隔離或非隔離照明應用2. 同比同類型芯片應用外圍設計和元件更簡單3. PF>95%, THD<1PF>95%, THD<1 PF>95%, THD<1 PF>95%, THD<1PF>95%, THD<1 PF>95%, THD<1PF>95%, THD<1PF>95%, THD<10%4. 無低頻 輸出電流 輸出電流 紋波實現無頻閃 紋波實現無頻閃 紋波實現無頻閃5. 雙級臨界電流 雙級臨界電流 雙級臨界電流 和準諧振 和準諧振 和準諧振 工作 模式實現高效率 模式實現高效率 模式實現高效率 模式實現高效率6. 恒流精度 恒流精度 <+/ -3%7. <0.5s<0.5s <0.5s 的快速啟動時間 快速啟動時間 快速啟動時間8. 優異 的線調整率和 的線調整率和 的線調整率和 的線調整率和 負載 調整率 調整率9. 逐周期峰值電流限制

10. LED LED負載 開路和短保護 開路和短保護 開路和短保護 開路和短保護

11. BOOSTBOOSTBOOSTBOOSTBOOST升壓 輸出過 輸出過 壓保護

12. BOOSTBOOSTBOOSTBOOSTBOOST升壓 級采用動態跟隨輸入電壓模式可實現 級采用動態跟隨輸入電壓模式可實現 級采用動態跟隨輸入電壓模式可實現 級采用動態跟隨輸入電壓模式可實現 級采用動態跟隨輸入電壓模式可實現 級采用動態跟隨輸入電壓模式可實現 級采用動態跟隨輸入電壓模式可實現 級采用動態跟隨輸入電壓模式可實現 更平衡的全電壓效率 平衡的全電壓效率 平衡的全電壓效率 平衡的全電壓效

率13. 固有的 固有的 X-CAPCAPCAP放電 功

對比總結：

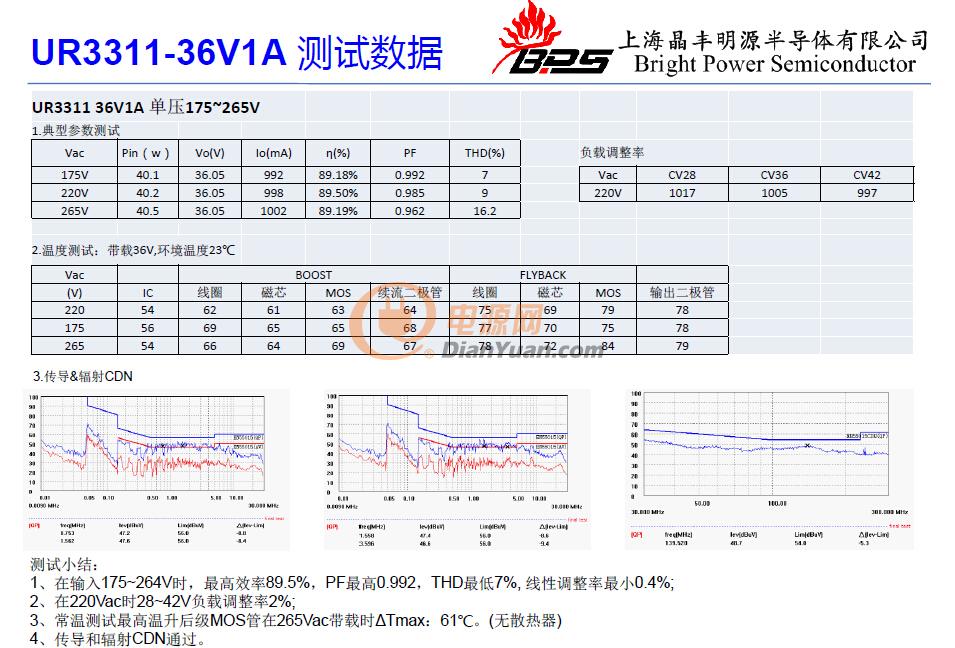

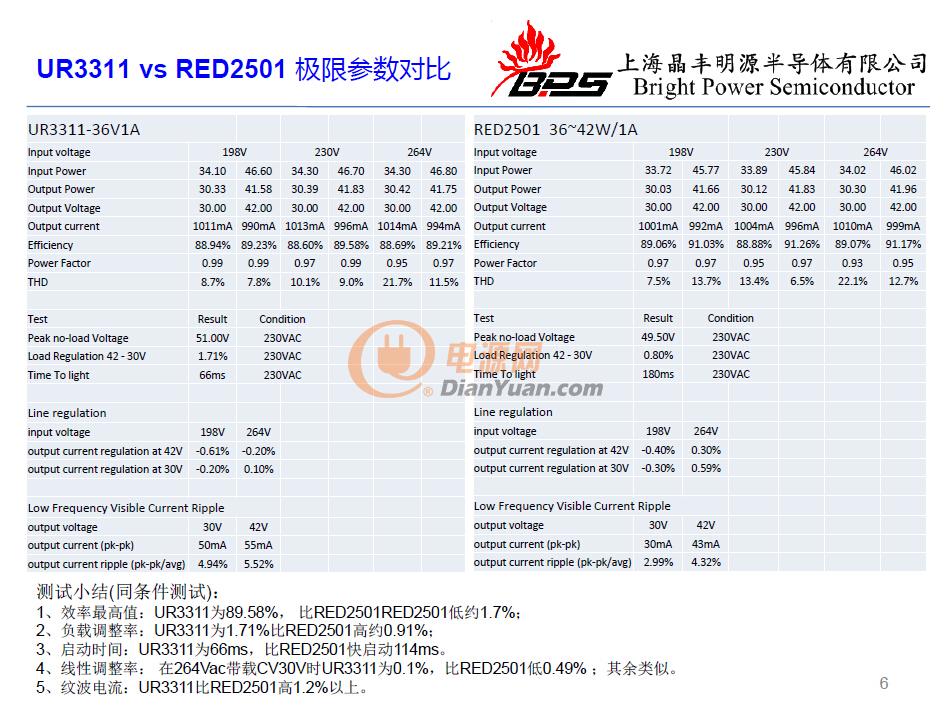

1、UR3311單壓方案和RED2501功能參數基本相似；

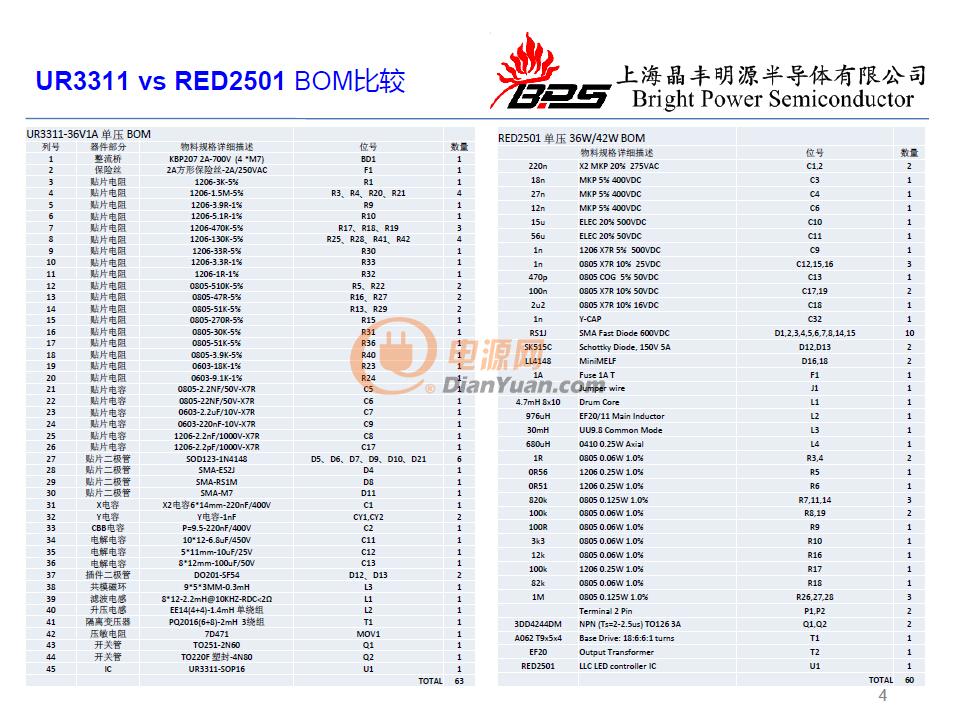

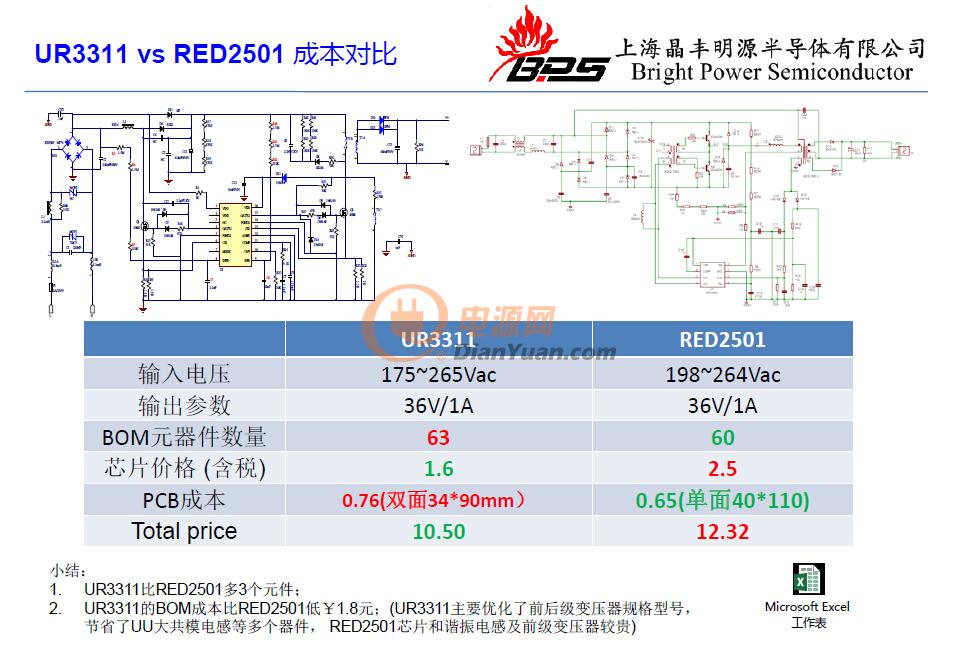

2、UR3311優化后方案比RED2501價格低￥1.8元以上，主要優化了前后級變壓器和節省了大共模等多個器件，RED2501芯片和諧振電感及驅動變壓器較貴；

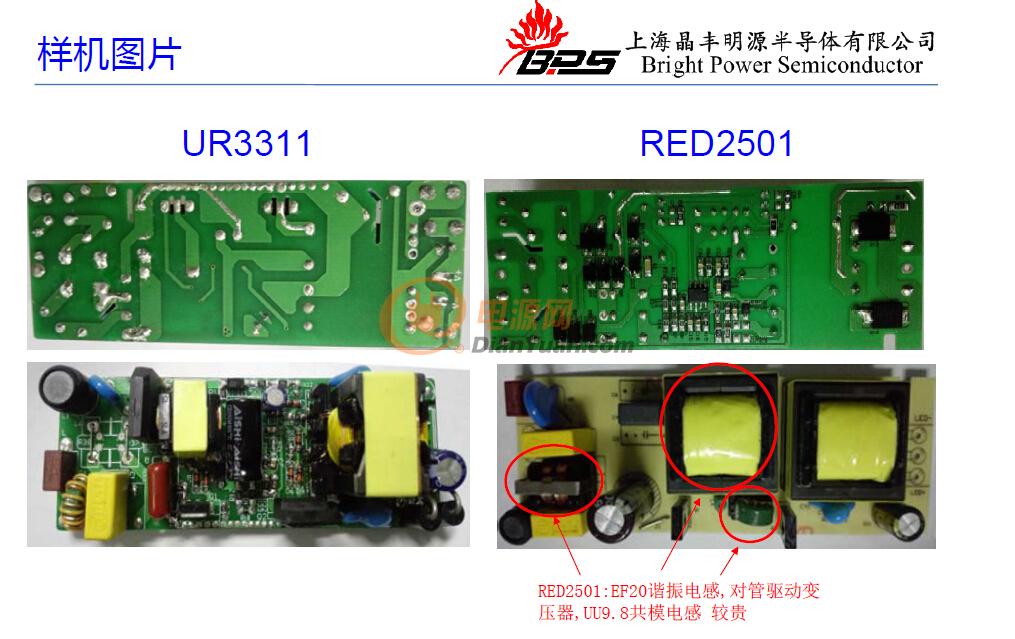

3、生產工藝方面UR3311基本為常規料；RED2501主變壓器和諧振電感的設計較復雜，大批量生產時對變壓器供應商要求高，三極管放大倍數和CBB材質均有嚴格要求。
