用INN2605制作小電源，效率比較低，有什么辦法嗎？

      請各位大蝦4W原理圖幫幫忙。

使用具有同步整流功能的INN2605制作一款電源，INPUT  DC200-400V，OUTPUT  DC4W 5V，要求效率≥80%，體積很小，輸出電容使用的低ESR的固態鉭電容，樣品實測效率僅有71%，電路參數如何調整，能夠?qū)⑿侍岣叩?/span>80%以上？

    變壓器參數是通過PIXLs Designer 9軟件計算的  磁芯型號EFD12，一次繞組78匝，線徑0.21mm，電感量330uH；二次繞組4匝，線徑0.33mm*3；反饋繞組8匝，線徑0.21mm。原理圖如下：

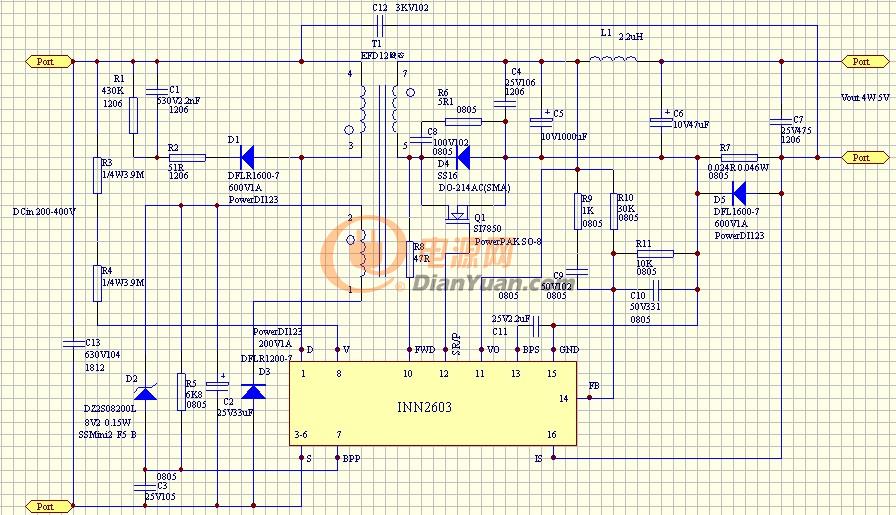

4W原理圖





全部回復(5)
正序查看
倒序查看
good0001
LV.1
2
2017-03-18 14:26

0
回復
2017-03-20 10:19
@good0001
[圖片]
4W的功率效率上80%本來就比較困難，而且還是5V輸出，感覺做不到。有其他大神能解答的嗎？
0
回復
good0001
LV.1
4
2017-03-20 11:06
@電源網-靜靜
4W的功率效率上80%本來就比較困難，而且還是5V輸出，感覺做不到。有其他大神能解答的嗎？[圖片]
我原來覺得，即便做不到80%的效率，達到77%或78%也應該是沒啥問題，但是沒想到，才只有71%，實在是差的太多了。另外，軟件計算的變壓器電感量是要求230uH，由于變壓器廠家制作匆忙，現在的實際電感量是330uH，不過這點好像對于效率來講不至于太大的影響吧？
0
回復
x34242980
LV.9
5
2017-06-08 12:20
@good0001
我原來覺得，即便做不到80%的效率，達到77%或78%也應該是沒啥問題，但是沒想到，才只有71%，實在是差的太多了。另外，軟件計算的變壓器電感量是要求230uH，由于變壓器廠家制作匆忙，現在的實際電感量是330uH，不過這點好像對于效率來講不至于太大的影響吧？
小電源效率比較難做，你可以在變壓器上面加些占空比，輸出上面改下整流管。
0
回復
小電源效率就比較低因?yàn)樗淖陨砉膯?wèn)題，用INN2605制作小電源也會出現這樣的問題！
