艾默生HRS850-9000C通信電源改0-70V可調

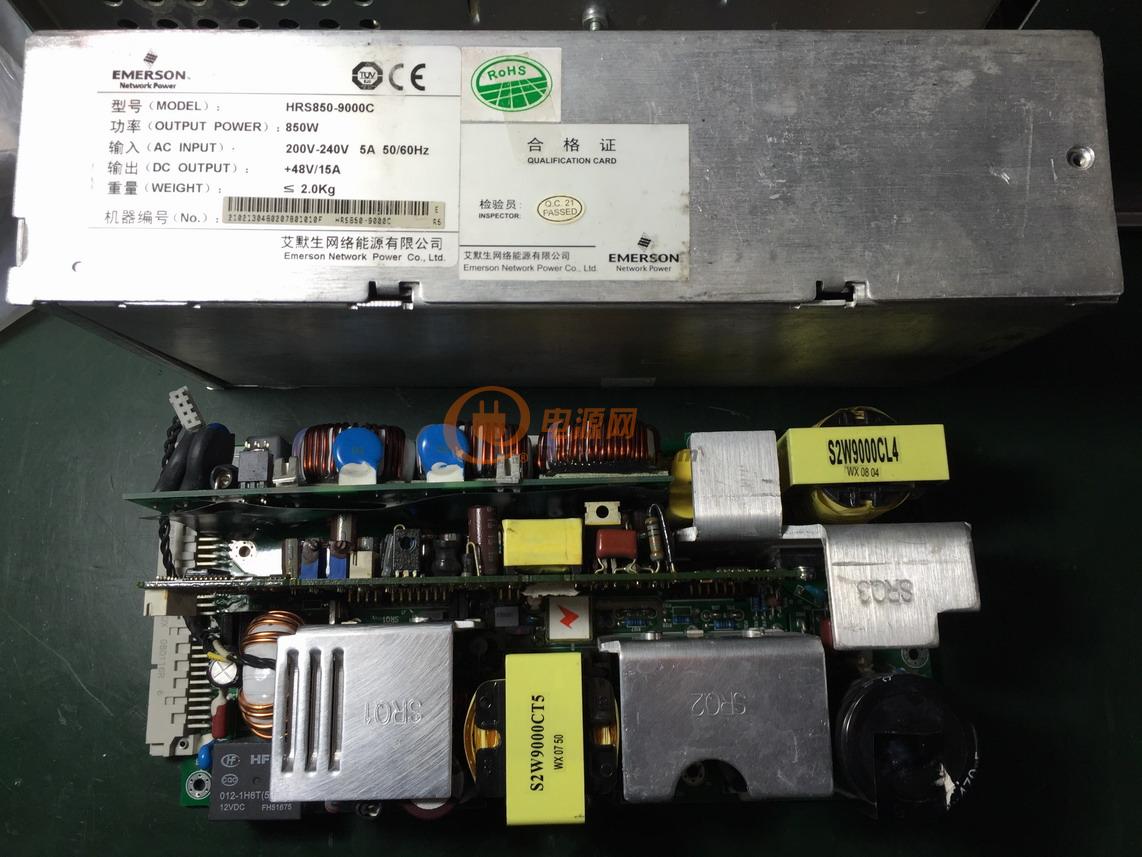

電信企業全面光纖改造，淘汰了很多配套交換機的電源，其中一款愛默生通信電源，型號：HRS850-9000C,想改成可調。該電源的監控和保護非常齊備，控制板是4層板，集成度非常高，走線極其復雜難找，找遍網上沒有一點資料。費了幾天時間總算有點眉目。成功將該電源改成0-70V 可調。上圖。

IMG_3438

全部回復(16)
正序查看
倒序查看
gem1024
LV.5
2
2017-03-21 10:39

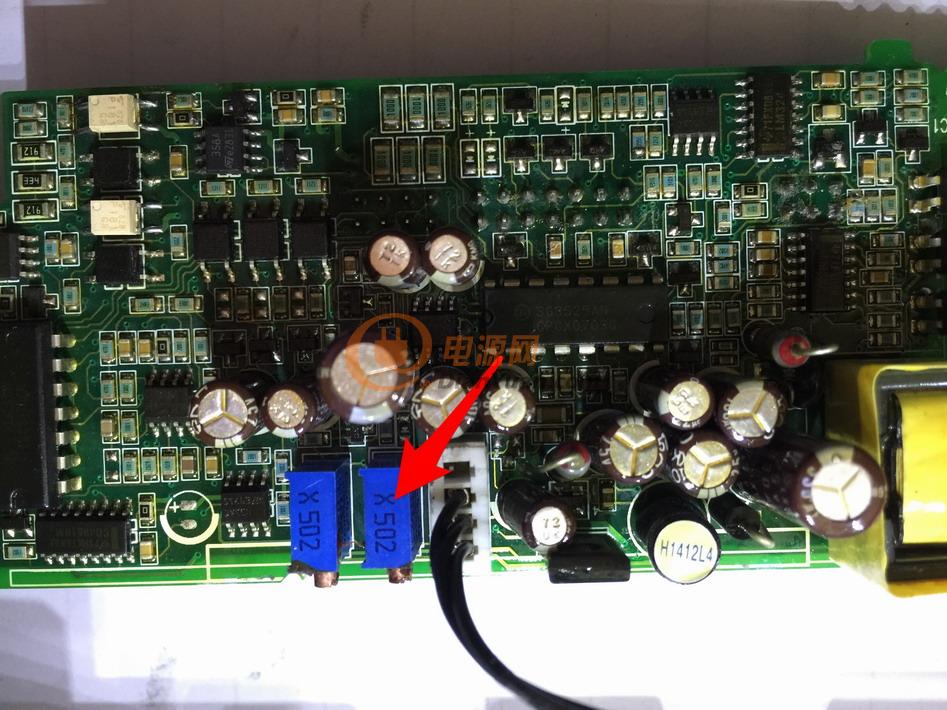

該處5K電位器為原機電壓微調。不必管它。左邊可能是過流保護可調，沒有深究。

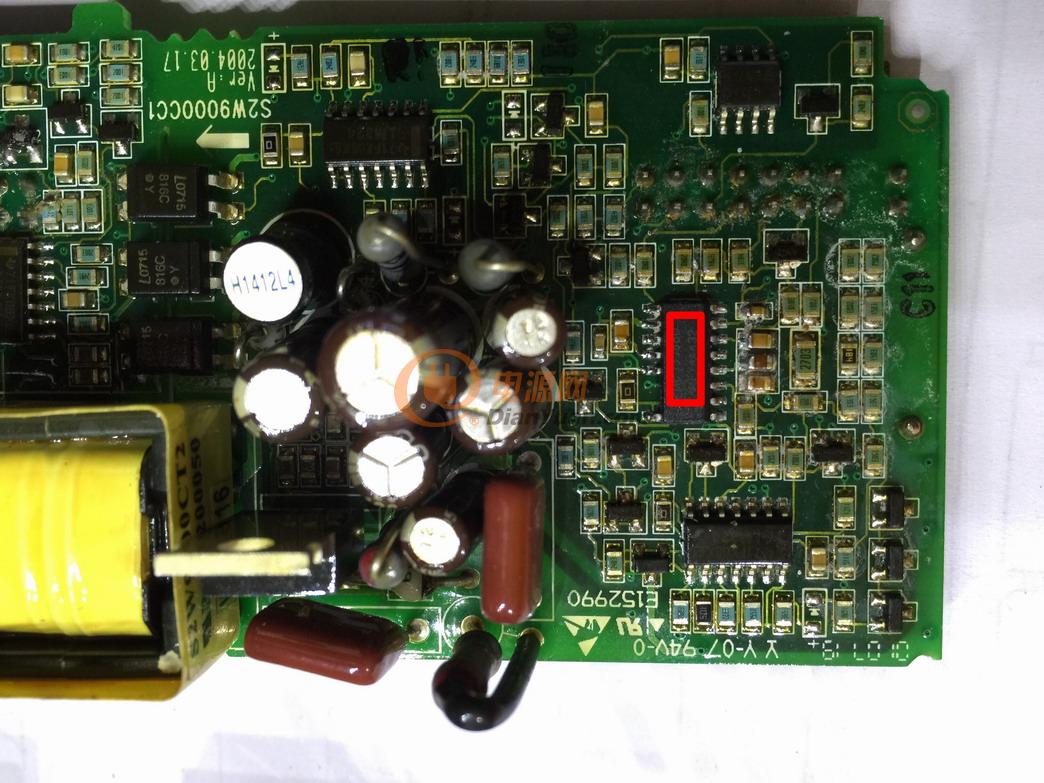

PFC使用的是MC33368D，似乎比較容易壞，芯片壞除了沒有PFC升壓外，后級也同時保護，整機沒有輸出。

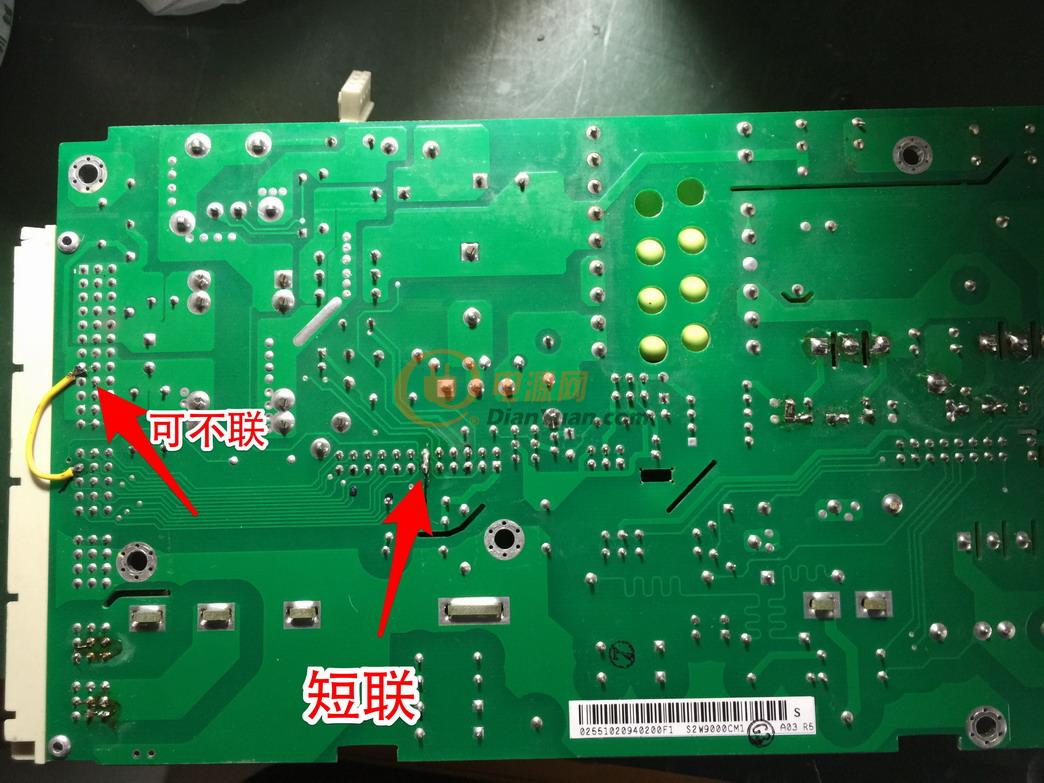

這個電源單獨使用不能啟動，必須如上圖短聯

0
回復
gem1024
LV.5
3
2017-03-21 10:51
@gem1024
[圖片]該處5K電位器為原機電壓微調。不必管它。左邊可能是過流保護可調，沒有深究。[圖片]PFC使用的是MC33368D，似乎比較容易壞，芯片壞除了沒有PFC升壓外，后級也同時保護，整機沒有輸出。[圖片]這個電源單獨使用不能啟動，必須如上圖短聯

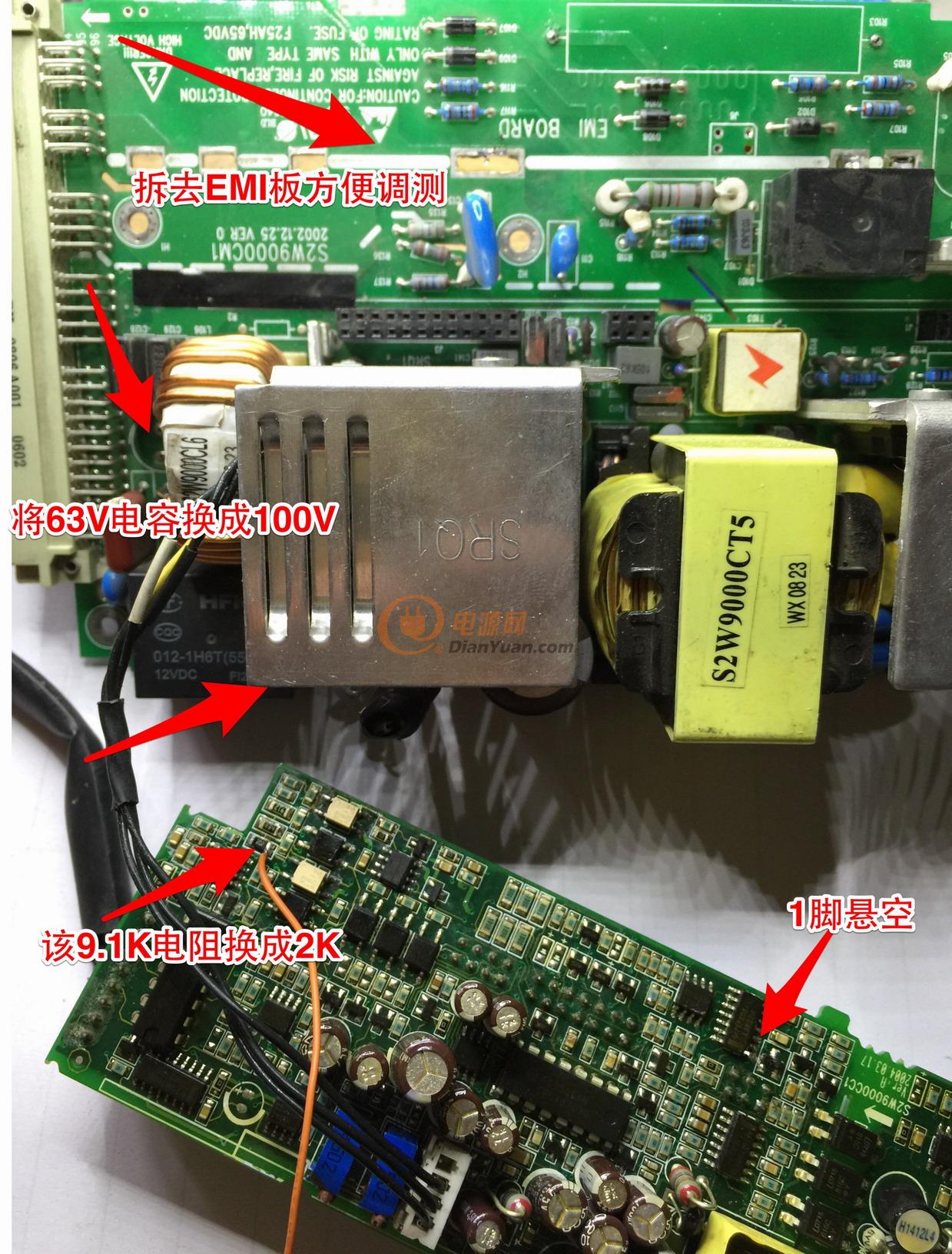

如圖改。目的是控制3525的2腳，將此處9.1K電阻換成2K,從此處接10K電位器到地。這樣2腳電壓可從0V調到3.5V左右，輸出電壓可從0-70V.

懸空這個LM324的1腳去掉過壓保護。



0
回復
gem1024
LV.5
4
2017-03-21 10:59
@gem1024
[圖片]如圖改。目的是控制3525的2腳，將此處9.1K電阻換成2K,從此處接10K電位器到地。這樣2腳電壓可從0V調到3.5V左右，輸出電壓可從0-70V.懸空這個LM324的1腳去掉過壓保護。

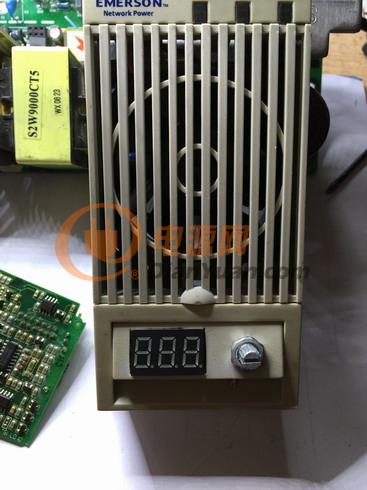

面板這樣改。
