誰幫忙分析下電源工作原理

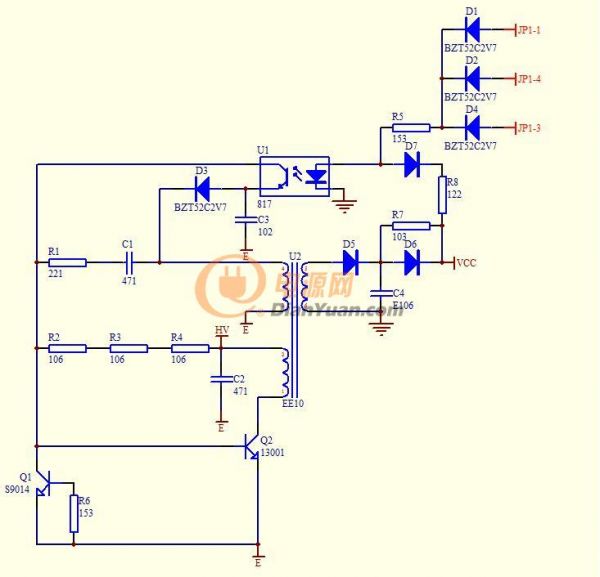

1

2

誰能分析下上面兩個電路工作原理

全部回復(9)
正序查看
倒序查看
wpcily
LV.6
2
2017-04-06 09:02
圍觀學習
0
回復
2017-04-06 11:14

這兩個電路動作原理是一樣的, 都是RCC迴路, 只是上圖應該可選電壓, 下圖電壓固定

上圖:

R2,R3,R4提供Q2一個偏壓, 使電晶體工作在線性區, 此時主線圈開始有電流流通, 當有電流流通後, 輔助線圈會將正向能量透過C1,R1 灌回電晶體B級, 此時Q2瞬間導通進入飽和, 當進入飽和後, 電流持續佈在變動,則主線圈相位會反轉

相對輔助線圈能量也反轉,在輸出端電壓透過光偶合二極體使光電晶體導通, 輔助透過二極體整出負電位將電晶體Q2關掉, 上面的JP1接點應該是輸入一個電壓來控制輸出....

下圖則是直接以穩壓管與光耦做回授來關掉電晶體......

0
回復
2017-04-06 11:32
@juntion
這兩個電路動作原理是一樣的,都是RCC迴路,只是上圖應該可選電壓,下圖電壓固定上圖:R2,R3,R4提供Q2一個偏壓,使電晶體工作在線性區,此時主線圈開始有電流流通,當有電流流通後,輔助線圈會將正向能量透過C1,R1灌回電晶體B級,此時Q2瞬間導通進入飽和,當進入飽和後,電流持續佈在變動,則主線圈相位會反轉相對輔助線圈能量也反轉,在輸出端電壓透過光偶合二極體使光電晶體導通,輔助透過二極體整出負電位將電晶體Q2關掉,上面的JP1接點應該是輸入一個電壓來控制輸出....下圖則是直接以穩壓管與光耦做回授來關掉電晶體......
上圖Q1是干嘛的,基極為什么是懸空的
0
回復
2017-04-06 11:32
已經被添加到社區經典圖庫嘍
http://www.e-ticket.cn/bbs/classic/
0
回復
2017-04-06 11:36
@anticipate
上圖Q1是干嘛的,基極為什么是懸空的
這部分圖畫錯了吧
0
回復
2017-04-06 11:57
@ymyangyong
這部分圖畫錯了吧
看了好幾遍,就是這個啊
0
回復
2017-04-06 15:04
@ymyangyong
這部分圖畫錯了吧
Q1處于三極管倒置狀態
0
回復
2017-04-06 17:34
@anticipate
Q1處于三極管倒置狀態
是看的PCB嗎?Q1可能是做過流保護的,用Q2發射極對地的PCB走線或者小電阻做電流檢測。
0
回復
2017-04-07 15:40
@ymyangyong
是看的PCB嗎?Q1可能是做過流保護的,用Q2發射極對地的PCB走線或者小電阻做電流檢測。
如圖:

可能是RS被短路, 所以你才會誤解....
