現在一般開關電源的集成電路都是固定周期的，在固定周期的電路中，輸出電壓下降時（即反激電壓Vor降低），放電時間拉長，但由于固定周期的影響，

電路會跑到CCM模式工作。

CCM模式，輸出電流為 Io=0.5*Ip*Kt*（2*Krp-Krp*Krp）    Krp為△I/Ip

系數 2*Krp-Krp*Krp 為輸出電流帶來了不確定因素，所以很難實現輸出電流的恒流。

要想在BCM模式工作，電路必須是變頻的，工作周期是由電感充電與放電時間的和所決定。

即 T=Ton+tor

電感充電時間 Ton=L*Ip/Vin ，電感放電時間 tor=L*Ip/Vor

那么周期  T=L*Ip/Vin+L*Ip/Vor=L*Ip*（Vin+Vor）/（Vin*Vor）

頻率 f=Vin*Vor/L*Ip*（Vin+Vor）

要實現這種工作模式，想起了一種古老的電路......。

技術貼要頂，樓主繼續！

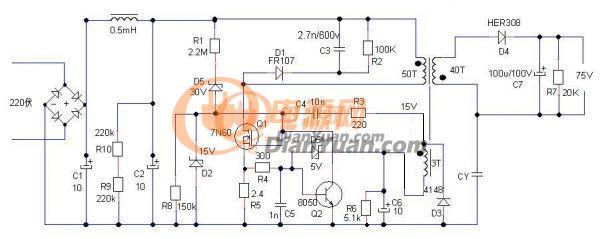

電路為24串0.3安的LED燈，而制作。輸出功率24瓦。

電路看上去很普通，即類似于RCC電路，由于開關管采用MOS管，MOS管當G極充電后，不會自行關斷，要外力作用，

把G極的電荷放掉，才能關閉開關管。采用MOS管后，工作效率大為提高，在輸出高電壓情況下，效率會達到90%左右。

要使得電路工作于BCM模式，必要條件是，電感放電完成后，馬上使開關管導通。Ns的波形類似于CCM模式的波形，

中間沒有阻尼振蕩。

這種控制方式LED燈是否有頻閃問題？

沒有，如果有，是實際Ip過大引起的，背離了原來的設計點。

如果匝比為1.25，輸入電壓300伏，反激電壓95伏，Ip=0.65，可計算輸出電流。

Io=0.5*1.25*0.65*300/(300+95)=0.3安。

你能計算輸出短路時的電流和頻率嗎？

在開關電源設計中，兩個概念不要搞混，即電感與變壓器。

變壓器從初級到次級，安匝數相等。電感充電與放電伏秒數相等。

反激式電源，在Ton時間，變壓器當電感用，在放電時變壓器才當變壓器用。

對于電感，根據L*I=N*B*Ae 這公式的分析與理解，發現了兩個非常重要的公式：

電感的安匝數為  I*N=n*B*Ae/AL

電感儲電能力為  L*I*I=n*B*B*Ae*Ae/AL  （平方用2個相乘表示）

式中：n為電感加氣隙前和后的比例，即n=原始電感系數/加氣隙后的電感系數

當n大于10左右時，電感系數穩定，磁芯不會飽和。

電感儲電能力的式子變一下,兩邊同乘以0.5與頻率，就得到  P=0.5*L*I*I*F=0.5n*B*B*F*Ae*Ae/AL

假設 B=0.3，n=10 ，那么n*B*B約等于1。

磁芯變壓器它的傳輸功率力為 P=0.5*F*Ae*Ae/AL。根據此公式你就可以找到合適的變壓器。

對于磁環，不能加氣隙，n=1，B的平方在0.1左右，電感傳輸功率會很小。所以，像正激式的輸出電感，

要找電感系數小的那種磁環，才能適應。

有了這些理論依據，反激式變壓器的設計就可以易如反掌。

根據公式

 Io=0.5*n*Ip*Kt

kt=Toff/T=1-D

 D=Vor/（Vin+Vor）

推出 Io=0.5*n*Ip*Vin/(Vin+Vor)，從原理圖看Ip是不變的，從公式看當輸入電壓Vin變化時輸出的Io也會跟著變化，所以我認為輸出會有工頻紋波。因整流橋后用了個π型濾波器降低了輸入的工頻紋波才導致頻閃不明顯吧。

如果輸出級能看到工頻紋波，那么是濾波電容太小了。另外，是電壓環路在起作用時，也會產生輸出頻閃。

（如果你們想聽的話，可以講講頻閃的成因）

所以，電壓環路的控制空載電壓要設置的高一些，上面的電路，空載電壓設到了80伏以上。

想聽·······

這種原邊反饋回路，其動作比較遲鈍，即靈敏度不高。

當輸出電流沒有達到最大值（輕載），電壓控制回路工作時，容易把輸出的能量變成一撥一撥的，這一撥一撥的頻率如在音頻范圍，

則可聽見變壓器的嘯叫聲，像TNY系列的IC，也會出現這樣的毛病。

如果你的控制環路非常遲鈍，那么這在輸出端會產生低頻閃爍。

這種現象也給電源的調試一個啟示，如斷開電壓控制環路，接負載后看輸出電流，一般是輸出電流偏大，減小Ip即可調整到位。

還有輸出濾波電容的時間常數與控制端濾波電容的時間常數不配套，也會出現這問題。

電壓環路是調的R6、C6嗎？電壓環參與后電路還能一直工作于臨界狀態嗎？

對,R6為C6放電，如果它的放電速度比輸出級放電慢，會造成輸出能量不足，反之會造成輸出能量過剩。

如果匝比為1.25，輸入電壓300伏，反激電壓95伏，Ip=0.65。

短路時如整流管加線路降壓為1伏，那么短路電流為：Io=0.5*1.25*0.65*300/(300+1*1.25)=0.4安

短路頻率約為=1/L*Ip ，如L=1.3毫亨 ，短路頻率約為1.2千赫

看了許多資料，反激式變壓器都是分步設計的，這種設計不利于觀察到各種參數前后的變化規律。

反激式變壓器的設計，首先要找到全局變量與局部變量。反激式是靠電感的放電來滿足輸出需求的。

所以Kt是一個全局的變量。Kt可決定電感量、運行模式（CCM、BCM、DCM）

開氣隙后電感系數下降的比值，為局部變量，通過調整可獲得最佳的匝數搭配，獲得最高的傳輸效率。

樓主看看如果變壓器這樣接與會原來有什么不同嗎？省3匝和一個腳。

另外不懂D5的作用，可否告知？

那個線圈不能省，是用來形成正反饋加速MOS管導通的這個應該是所有RCC類電路的精髓。

D5和線圈匝數調輸出電壓大小。

以上是個人觀點，如有不對請樓主指正。

現在很多電路就像你畫的一樣，但由于電容器串聯在反饋繞組里面，在反激時對開關管截止不利，對導通有利。

為了使反饋網絡的穩定，除R、C外最好不要加其他元件。

穩壓管作用：當C6上的電壓達到 Vw+Vbe時，穩壓管導通，關閉開關管。這個Vc與輸出電壓有一個匝數的比例關系，

控制Vc電壓就意味著控制了輸出電壓，這就是原邊反饋。

謝謝回復。

我說的穩壓管是與啟動電阻R1串聯的30V那個。

這種不是SN03那種臨界模式嗎？

這個電路的目的是，母線電壓要大于100伏左右，開關管才能啟動。

現在電源芯片比較多，看芯片是否工作于BCM模式，第一芯片沒有固定開關頻率，第二看電感tor結束后是否馬上開啟開關管。

反激式電源輸入輸出電流關系，建立電子表格，能看清它們之間的關系。

如此電源在輸入240伏到350伏之間工作，輸出電流僅變化20毫安，所以對于LED燈來說恒流效果不錯的。

圖中紅字為輸入?yún)?shù)，黑字為計算結果。

變壓器設計

初級繞55圈，次級繞13圈，反饋4圈。
